Интегрируйте внешние методы объекта C++

Интегрируйте устаревшие методы объекта C++ при помощи Legacy Code Tool.

С Legacy Code Tool вы можете:

  • Предоставьте устаревшую функциональную спецификацию.

  • Сгенерируйте S-функцию C++ MEX, которая вызывает унаследованный код в процессе моделирования.

  • Скомпилируйте и создайте сгенерированную S-функцию для симуляции.

  • Сгенерируйте файл блока TLC и дополнительный rtwmakecfg.m файл, который вызывает унаследованный код во время генерации кода.

Предоставьте устаревшую функциональную спецификацию

Функции, которым предоставляют Legacy Code Tool, берут определенную структуру данных или массив структур в качестве аргумента. Структура данных инициализируется путем вызывания функции legacy_code (), использование 'инициализирует' как первый вход. После инициализации структуры присвойте ее свойства значениям, соответствующим унаследованному коду, являющемуся интегрированным. Определение устаревшего класса C++ в этом примере:

class adder {
  private:
      int int_state;
  public:
      adder();
      int add_one(int increment);
      int get_val();
};

Устаревший исходный код находится в файлах adder_cpp.h и adder_cpp.cpp.

% rtwdemo_sfun_adder_cpp
def = legacy_code('initialize');
def.SFunctionName = 'rtwdemo_sfun_adder_cpp';
def.StartFcnSpec  = 'createAdder()';
def.OutputFcnSpec = 'int32 y1 = adderOutput(int32 u1)';
def.TerminateFcnSpec = 'deleteAdder()';
def.HeaderFiles   = {'adder_cpp.h'};
def.SourceFiles   = {'adder_cpp.cpp'};
def.IncPaths      = {'rtwdemo_lct_src'};
def.SrcPaths      = {'rtwdemo_lct_src'};
def.Options.language = 'C++';
def.Options.useTlcWithAccel = false;

Сгенерируйте S-функцию для симуляции

Чтобы сгенерировать S-функцию C-MEX согласно описанию, предоставленному входным параметром 'определение', вызовите функцию legacy_code () снова с первым входным набором к 'sfcn_cmex_generate'. S-вызовы-функции наследие функционируют в процессе моделирования. Исходный код для S-функции находится в файле rtwdemo_sfun_adder_cpp.cpp.

legacy_code('sfcn_cmex_generate', def);

Скомпилируйте сгенерированную S-функцию для симуляции

После того, как вы сгенерируете исходный файл S-функции C-MEX, чтобы скомпилировать S-функцию для симуляции с Simulink®, вызовите функцию legacy_code () снова с первым входным набором, чтобы 'скомпилировать'.

legacy_code('compile', def);
### Start Compiling rtwdemo_sfun_adder_cpp
    mex('-I/mathworks/devel/bat/BR2021ad/build/matlab/toolbox/rtw/rtwdemos/rtwdemo_lct_src', '-I/tmp/BR2021ad_1584584_202060/publish_examples5/tpc56de889/ex06428671', '-c', '-outdir', '/tmp/BR2021ad_1584584_202060/publish_examples5/tp66b2afce_86d9_4640_b52a_2acaaab738b2', '/mathworks/devel/bat/BR2021ad/build/matlab/toolbox/rtw/rtwdemos/rtwdemo_lct_src/adder_cpp.cpp')
Building with 'g++'.
MEX completed successfully.
    mex('rtwdemo_sfun_adder_cpp.cpp', '-I/mathworks/devel/bat/BR2021ad/build/matlab/toolbox/rtw/rtwdemos/rtwdemo_lct_src', '-I/tmp/BR2021ad_1584584_202060/publish_examples5/tpc56de889/ex06428671', '-cxx', '/tmp/BR2021ad_1584584_202060/publish_examples5/tp66b2afce_86d9_4640_b52a_2acaaab738b2/adder_cpp.o')
Building with 'g++'.
MEX completed successfully.
### Finish Compiling rtwdemo_sfun_adder_cpp
### Exit

Сгенерируйте файл блока TLC для генерации кода

После того, как вы будете компилировать S-функцию и использовать ее в симуляции, можно вызвать функцию legacy_code () снова. Установите первый вход на 'sfcn_tlc_generate' генерировать файл блока TLC, который поддерживает генерацию кода через Simulink® Coder™. Если файл блока TLC не создается, и вы пытаетесь сгенерировать код для модели, которая включает S-функцию, сбои генерации кода. Файл блока TLC для S-функции: rtwdemo_sfun_adder_cpp.tlc.

legacy_code('sfcn_tlc_generate', def);

Сгенерируйте rtwmakecfg.m Файл для Генерации кода

После того, как вы создадите файл блока TLC, можно вызвать функцию legacy_code () снова. Установите первый вход на 'rtwmakecfg_generate' генерировать rtwmakecfg.m файл, который поддерживает генерацию кода через Simulink® Coder™. Если необходимый источник и заголовочные файлы для S-функции не находятся в той же папке как S-функция, и вы хотите добавить эти зависимости в make-файле, произведенном во время генерации кода, сгенерировать rtwmakecfg.m файл.

legacy_code('rtwmakecfg_generate', def);

Сгенерируйте блок s-function маскированный для вызова сгенерированной S-функции

После того, как вы скомпилируете источник S-функции C-MEX, можно вызвать функцию legacy_code () снова. Установите первый вход на 'slblock_generate' генерировать Блок s-function маскированный, который сконфигурирован, чтобы вызвать ту S-функцию. Программное обеспечение помещает блок в новую модель. Можно скопировать блок в существующую модель.

% legacy_code('slblock_generate', def);

Покажите сгенерированную интеграцию с унаследованным кодом

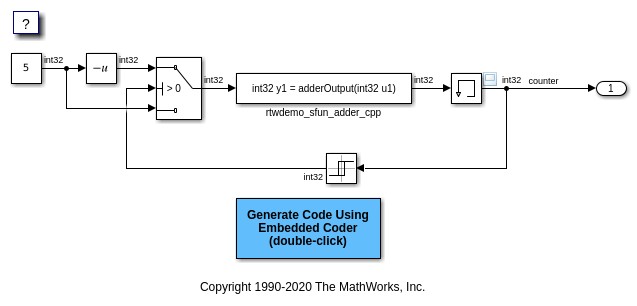

Модель rtwdemo_lct_cpp показывает интеграцию с унаследованным кодом.

open_system('rtwdemo_lct_cpp')
sim('rtwdemo_lct_cpp')
