Сортировка сущностей Используя блок очереди сущности

Эта модель показывает, как отсортировать сущности путем изменения очереди, сортирующей политику. Блок Entity Queue поддерживает три сообщения, сортирующие политики:

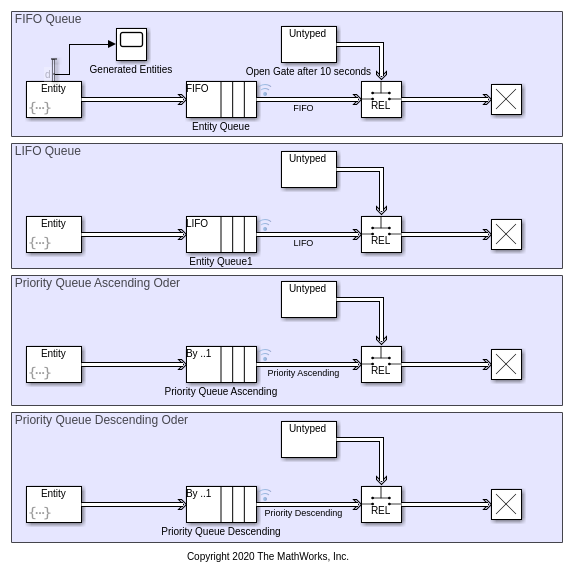

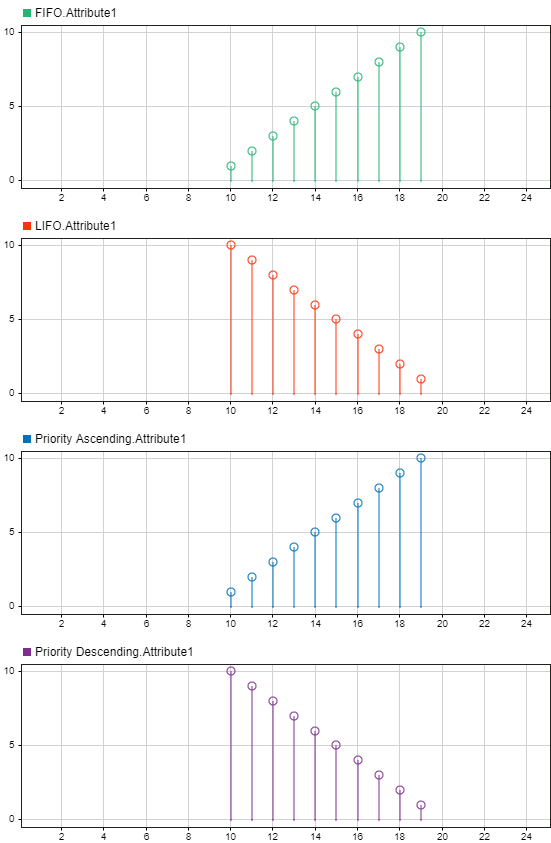

Модель ниже показов четыре различных сущности, сортирующие поведения: FIFO, LIFO, Приоритет в порядке возрастания и Приоритет в порядке убывания.

persistent SEQ;
persistent idx;
if isempty(SEQ)
    % Generate 10 entites with 1 second intervals.
    SEQ = [1 1 1 1 1 1 1 1 1 1];
    idx = 1;
end
if idx > numel(SEQ)
    % Stop entity generation after generating 10 entities.
    dt = inf;
else
    dt = SEQ(idx);
end

% Pattern: Repeating Sequence
persistent SEQ1;
persistent idx1;
if isempty(SEQ1)
    SEQ1 = [1 2 3 4 5 6 7 8 9 10];
    idx1 = 1;
end
if idx1 <= numel(SEQ1)
    entity.Attribute1 = SEQ1(idx1);
end
idx1 = idx1 + 1;

Сущность очереди, перезаписывающая политики

Можно задать то, что делает блок Entity Queue, когда блок достигает своей способности путем установки сущности, перезаписывающей политику. Задайте политику путем выбора или очистки Перезаписи самый старый элемент, если очередь является полным флажком.

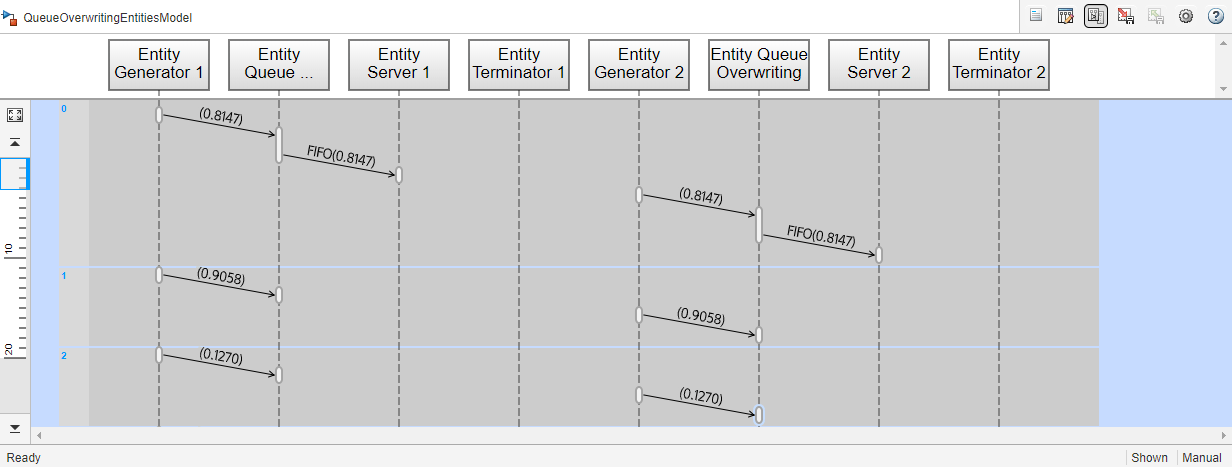

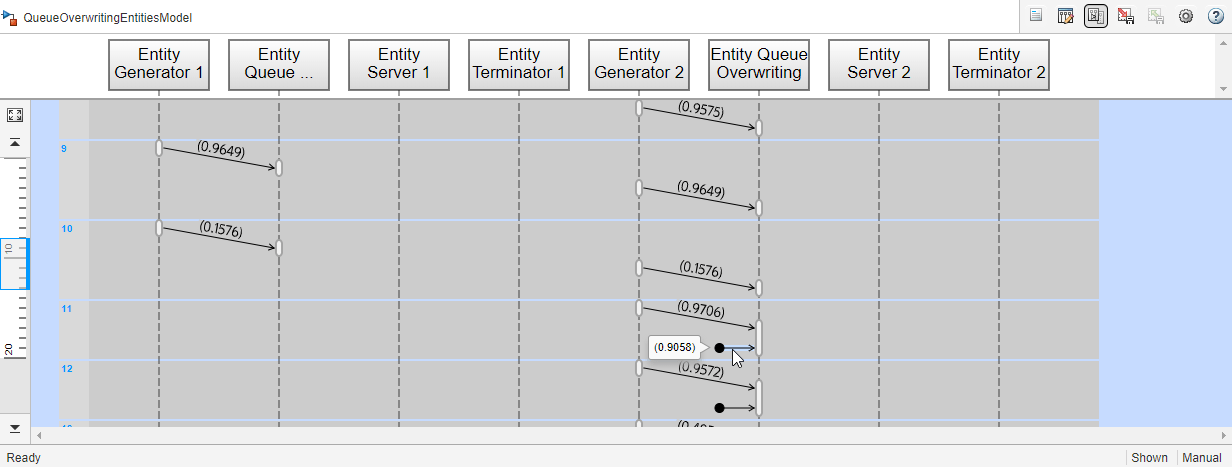

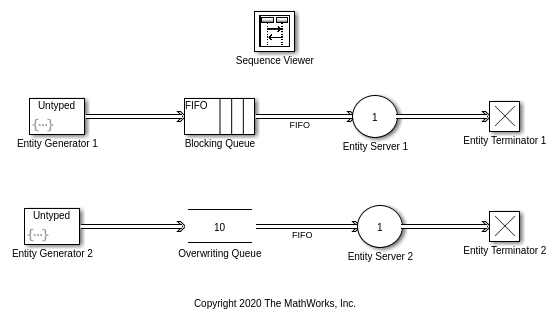

В этой модели два идентичных блока Генератора Сущности генерируют сущности каждый 1 второй. Сущности передаются двум блокам Очереди Сущности каждый со способностью 10 и сущность FIFO, сортирующая политику. Однако Блокирующаяся Очередь сконфигурирована, чтобы не принять новые сущности, когда ее очередь полна, в то время как Очередь Перезаписи сконфигурирована, чтобы перезаписать старейшую сущность, когда ее очередь полна. Блокирование Очереди и Очереди Перезаписи соединяется с двумя идентичными блоками Сервера Сущности, каждым со значением времени обслуживания 25 секунды. Скорость генерации сущности блока Entity Generator намного выше, чем скорость обслуживания блока Entity Server. Это различие заставляет сущности накапливаться в блоке Entity Queue.

Настройте время обслуживания сущности

В основной системе массового обслуживания можно использовать блок Entity Server для задержек модели на основе процессов в системе. Можно определить источник, который задает задержку путем изменения исходного параметра Времени обслуживания блока Entity Server.

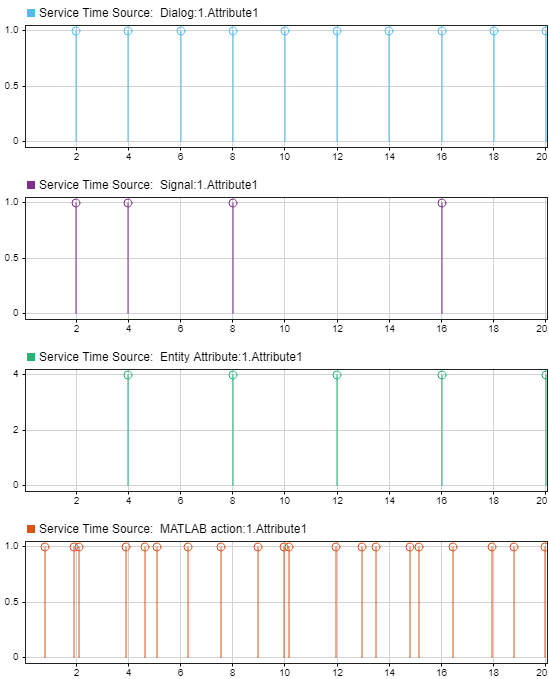

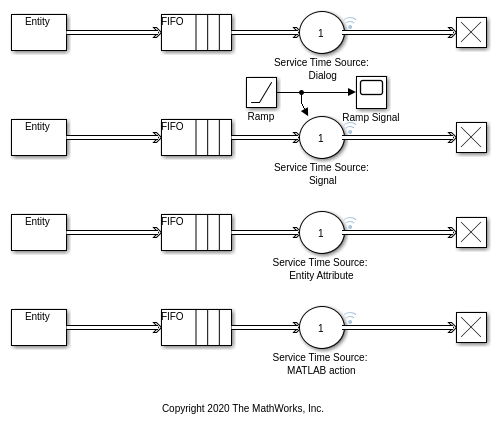

Этот пример показывает четыре других источника, которые можно использовать на основе приложения:

Создайте простую систему массового обслуживания, чтобы изменить атрибуты сущности

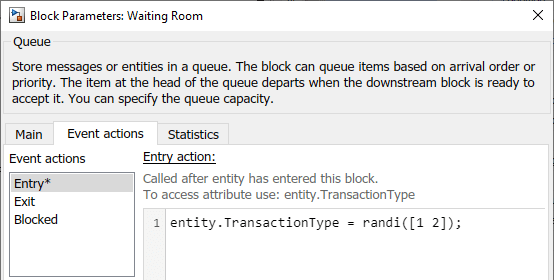

Можно присоединить атрибуты к сущностям, чтобы представлять их функции. В системе массового обслуживания можно использовать действия в качестве ответов на события и изменить атрибуты сущности. Например, можно изменить значение атрибута сущности, когда сущность вводит и выходит из блока Entity Queue. В блоке Entity Queue, в конечном счете вкладка действий, вы видите набор событий, для которых вы можете действия по созданию.

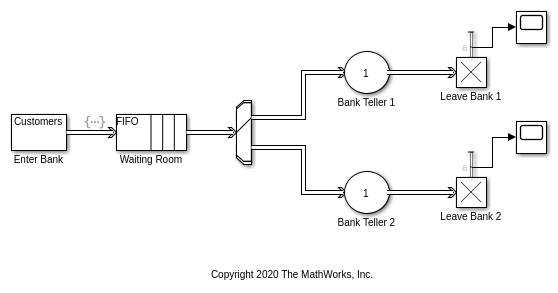

Предположим, что вы хотите смоделировать систему обслуживания клиентов в филиале банка. Ветвь имеет двух кассиров банка, каждый присвоил конкретный тип транзакции. Клиенты достигают ветви. Они выбирают номер для своей транзакции, и они направлены к правильному кассиру банка. Клиенты оставляют ветвь после того, как транзакция будет завершена.

Анализируйте длину очереди Используя статистику и логические очереди

Можно использовать статистику очереди, чтобы анализировать и изучить поведение очереди в симуляции. А именно, можно измериться:

Понимание этих статистических данных может дать понимание о поведении вашей модели. Для получения дополнительной информации о статистике очереди, смотрите, Интерпретируют Модели SimEvents Используя Статистический анализ.

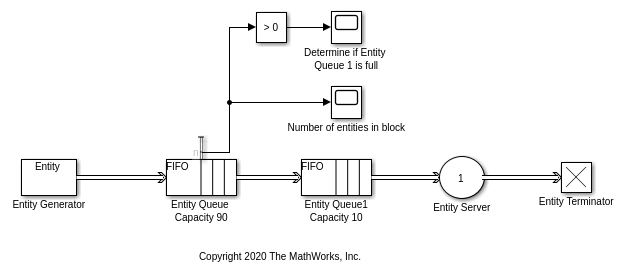

Этот пример представляет две различных методики для визуализации и понимания длины очереди.

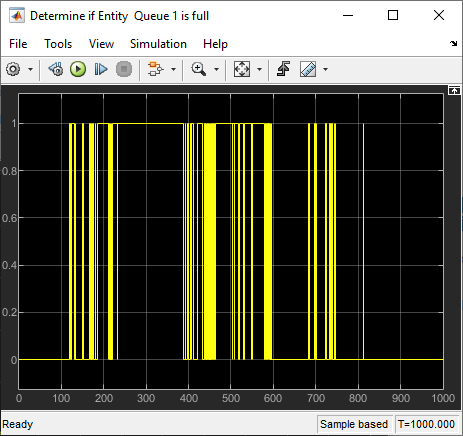

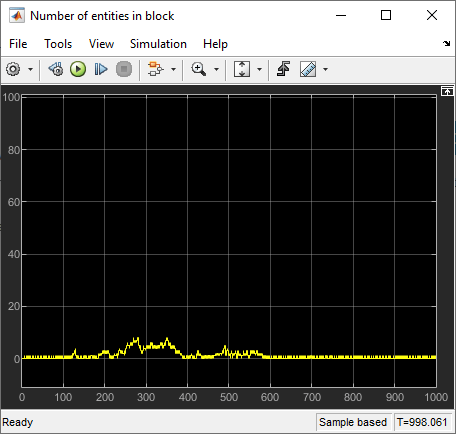

Чтобы определить, хранит ли очередь какие-либо сущности, можно вывести статистические данные, которые соответствуют количеству сущностей, сохраненных в блоке.

Чтобы вывести статистику выполняют эти простые шаги.

Для получения дополнительной информации о визуализации статистики очереди, смотрите, Исследуют Статистику и Визуализируют Результаты симуляции.
