Filter

Фильтр RF модели

расширьте все на странице
  • Библиотека:

  • RF Blockset / Конверт Схемы / Элементы

  • Filter block

Описание

Фильтры моделей RF блока Filter трех проектов:

  • Баттерворт: Фильтры Баттерворта имеют ответ величины, который является максимально плоским в полосе пропускания и монотонным в целом. Эта гладкость прибывает в цену уменьшенной крутизны спада.

  • Чебышев: Фильтры Чебышевский Тип 1 имеют пульсации равной величины в полосе пропускания и монотонный в полосе задерживания.

  • Обратный Чебышев: Чебышевские фильтры Типа II имеют пульсации равной величины в полосе задерживания и монотонный в полосе пропускания.

  • Идеал: Идеальные фильтры отлично позволяют частоты в полосе пропускания и полностью отклоняют частоты в полосе задерживания.

Параметры

развернуть все

Основной

Тип симуляции в виде одного из следующего:

  • Ideal

    Симулирует идеальный фильтр типа, заданного в Filter type и модели, заданной в Implementation.

  • Butterworth

    Симулирует Фильтр Баттерворта типа, заданного в Filter type и модели, заданной в Implementation.

  • Chebyshev

    Симулирует Чебышевский фильтр типа, заданного в Filter type и модели, заданной в Implementation.

  • Inverse Chebyshev

    Симулирует обратный Чебышевский фильтр типа, заданного в Filter type и Transfer function модель задана в Implementation.

Отфильтруйте тип в виде одного из следующего:

  • Lowpass: Симулирует тип фильтра lowpass проекта, заданного в Design method.

  • Highpass: Симулирует тип фильтра highpass проекта, заданного в Design method.

  • Bandpass: Симулирует тип полосового фильтра проекта, заданного в Design method.

  • Bandstop: Симулирует тип заграждающего фильтра проекта, заданного в Design method.

Реализация в виде одного из следующего:

  • LC Tee: Смоделируйте аналоговый фильтр со смешанной структурой Мишени LC, когда Design method будет Баттерворт или Чебышев.

  • LC Pi: Смоделируйте аналоговый фильтр со смешанной структурой Пи LC, когда Design method будет Баттерворт или Чебышев.

  • Transfer Function: Смоделируйте аналоговый фильтр с помощью S-параметров 2D порта, когда Design method будет Баттерворт или Чебышев.

  • Constant per carrier: Смоделируйте фильтр или с полной передачей или с полным отражательным набором как постоянный в целой полосе конверта вокруг каждого поставщика услуг. The Design method задан как идеал.

  • Frequency Domain: Смоделируйте фильтр с помощью свертки с импульсной характеристикой. Design method задан как идеал. Импульсная характеристика вычисляется независимо для каждой несущей частоты, чтобы получить идеальный ответ фильтрации. Когда переход между полной передачей и полным отражением идеального фильтра происходит в полосе конверта вокруг поставщика услуг, реализация частотного диапазона получает этот переход правильно до разрешения частоты, заданного в Impulse response duration.

По умолчанию Implementation является Constant per carrier для идеального фильтра и LC Tee для Баттерворта или Чебышева.

Примечание

Из-за причинной связи, задержка половины длительности импульсной характеристики включена и для отраженных и для переданных сигналов. Эта задержка повредит эффективность фильтра, когда источник и нагрузочные сопротивления будут отличаться от значений, заданных как параметры фильтра.

Частота ребра полосы пропускания в виде скаляра в Гц, kHz, МГц или GHz.

Зависимости

Чтобы включить этот параметр, установите Design method на Ideal.

Выберите этот параметр, чтобы реализовать порядка фильтра вручную.

Зависимости

Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.

Порядок фильтра в виде скаляра. Этот порядок является количеством смешанных запоминающих элементов в lowpass или highpass. В bandpass или bandstop, количество смешанных запоминающих элементов является дважды значением.

Примечание

Для даже заказывают Чебышевские фильтры, отношение сопротивления RloadRsource>Rratio для реализации сети Мишени и RloadRsource<1Rratio для реализации сети Пи.

Rratio = 1+ε2+ε1+ε2−ε

где:

  • ε = 10(0.1Rp)−1

  • R p является неравномерностью в полосе пропускания в дБ.

Зависимости

Чтобы включить этот параметр, выберите Implement using filter order.

Частота полосы пропускания для lowpass и highpass фильтрует в виде скаляра в Гц, kHz, МГц или GHz. Значением по умолчанию является 1 GHz для Lowpass фильтры и 2 GHz для Highpass фильтры.

Зависимости

Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Lowpass или Highpass.

Частоты полосы пропускания для полосовых фильтров в виде вектора с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для заграждающих фильтров.

Зависимости

Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandpass.

Затухание полосы пропускания в виде скалярного дБ. Для полосовых фильтров это значение применяется одинаково к обоим ребрам полосы пропускания.

Зависимости

Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.

Частоты полосы задерживания для заграждающих фильтров в виде вектора с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для полосовых фильтров.

Зависимости

Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandstop.

Затухание в полосе задерживания в виде скалярного дБ. Для заграждающих фильтров это значение применяется одинаково к обоим ребрам полосы задерживания.

Зависимости

Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandstop.

Введите исходное сопротивление в виде скаляра в Омах.

Зависимости

Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.

Выведите нагрузочное сопротивление в виде скаляра в Омах.

Зависимости

Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.

Выберите, чтобы внутренне заземлить и скрыть отрицательные терминалы. Очиститесь, чтобы отсоединить отрицательные терминалы. Когда терминалы отсоединены, можно соединить их с другими частями модели.

Используйте эту кнопку, чтобы сохранить создание фильтра в файл. Типами правильного файла является .mat и .txt.

Визуализация

Тип графиков в виде Voltage transfer, Phase delay, или Group delay.

Тип графиков в виде None, Voltage transfer, Phase delay, или Group delay.

Масштабирование оси Y в виде,

  • Magnitude(decibels), Magnitude(linear) или Angle(degrees)действительный, или Imaginary для Voltage transfer параметры.

  • Magnitude(decibels) или Magnitude(linear) для Phase delay или Group delay параметры.

Масштабирование оси Y в виде,

  • Magnitude(decibels), Magnitude(linear) или Angle(degrees)действительный, или Imaginary для Voltage transfer параметры.

  • Magnitude(decibels) или Magnitude(linear) для Phase delay или Group delay параметры.

Частота указывает, чтобы построить на оси X в виде вектора с каждым элементом модули в Гц, kHz, МГц или GHz.

Шкала оси X в виде Linear или Logarithmic.

Шкала оси Y в виде Linear или Logarithmic.

Примеры модели

Frequency Response of Lowpass Chebyshev Filter

Частотная характеристика Lowpass чебышевский фильтр

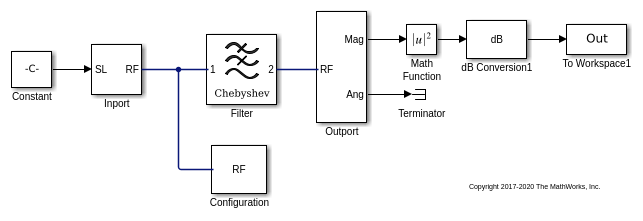

Пример для Фильтра; lowpass Чебышев.

Больше о

развернуть все

Ссылки

[1] Кендалл Су, аналоговые фильтры, второй выпуск.

[2] Луи Вайнберг, сетевой анализ и синтез, Хантингтон, Нью-Йорк: Robert E. Krieger Publishing Company, 1975.

[3] Ларри Д. Парманн, проект и анализ аналоговых фильтров, перспективы обработки сигналов с MATLAB® Examples, Kluwer академические издатели, 2001.

[4] Майкл Г. Эллис старший., электронный анализ фильтра и синтез, Норвуд, MA: дом Artech, 1994.

[5] Анатоль И. Зверев, руководство синтеза фильтра, Хобокена, NJ: John Wiley & Sons, 2005.
