Resistor

Резистор модели для анализа конверта схемы

  • Библиотека:
  • RF Blockset / Конверт Схемы / Элементы

  • Resistor block

Описание

Блок Resistor моделирует резистор в среде моделирования огибающей схемы RF Blockset™. Для введения в симуляцию RF смотрите пример, Симулируйте Высокочастотные Компоненты.

Блок реализует отношение

v(t)=Ri(t)

где:

  • R представляет сопротивление, в зависимости от температуры.

  • i (t) представляет ток через конденсатор во время t.

  • v (t) представляет напряжение через терминалы конденсатора во время t.

Текущий RF Blockset и сигналы напряжения состоит из синфазных (Ik) и квадратура (Qk) компоненты на каждой частоте fk, заданный в блоке Configuration:

i(t)={fk}(iIk(t)+jiQk(t))ej(2πfk)tv(t)={fk}(vIk(t)+jvQk(t))ej(2πfk)t

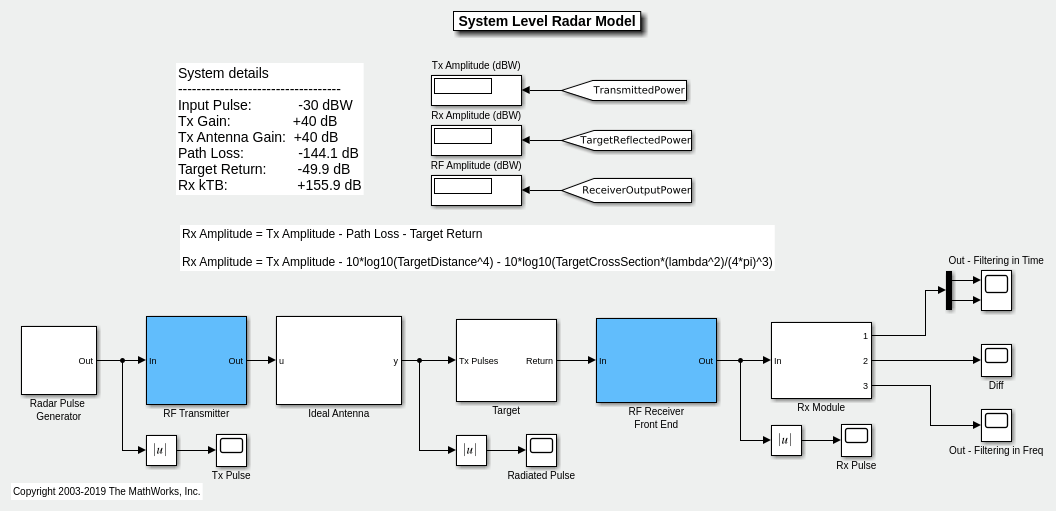

Чтобы изучить, как можно использовать блок Resistor для сети соответствия проектной мощности, откройте подсистему Фронтэнда Приемника RF и выберите Linear  Output Matching в примере Моделирования Радиолокационной системы.

Параметры

развернуть все

Значение сопротивления в виде вещественного числа в Омах, больше, чем нуль. Задайте модули сопротивления в соответствующем выпадающем меню.

Выберите этот параметр, чтобы симулировать тепловой шум в резисторе. Затем в диалоговом окне блока Configuration также установите флажок Simulate noise. По умолчанию оба флажка Simulate noise устанавливаются.

Этот параметр вставляет источник токового шума с односторонней плотностью энергии 4 k T/R A2/Hz, где:

  • k является Постоянная Больцмана

  • T является значением параметра Temperature, в градусах Келвин. (Также расположенный в блоке Configuration.)

Примеры модели

Analysis of Frequency Response of RF System

Анализ частотной характеристики системы RF

Использование несколько методов, чтобы вычислить установившуюся частотную характеристику для основанной на фильтре системы RF, созданной из библиотечных блоков Конверта Схемы RF Blockset™. Первый метод выполняет статический анализ (гармонический баланс) на включении схемы из индукторов и конденсаторов. Второй метод делает симуляцию области времени с помощью подобной схемы, созданной с библиотечным блоком Фильтра. Третий метод упрощает анализ маленький сигнала, чтобы получить частотную характеристику системы фильтрации, которая показывает нелинейность в данной рабочей точке. Этот пример помогает вам подтвердить модель конверта схемы использование статического анализа в частотном диапазоне, симуляции области времени и маленьком анализе сигнала в случаях, где система показывает нелинейность.
