В этом примере показано, как использовать динамический график кометы визуализировать результат изменения опций интерполяции и экстраполяции для набора 2D данных, запускающегося в и блока Lookup Table. Опции алгоритма могут использоваться в различных ситуациях с точностью компромисса, гладкостью, размером данных и эффективностью.

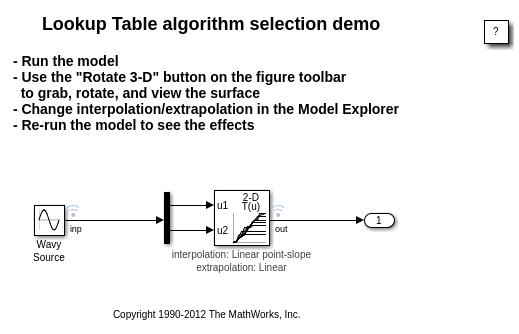

Попытайтесь открыть модель и использовать диалоговое окно блока интерполяционной таблицы, чтобы изменить алгоритмы интерполяции и экстраполяции. Копия диалогового окна встраивается в правую панель в Model Explorer и обнаружится после первой симуляции. Можно ввести и настроить значения для целой модели и ее блоков из Model Explorer, включая настройки для параметров конфигурации модели, блоков Simulink, графиков Stateflow®, и настроек Simulink® Coder™ для генерации кода и управления данными.

Чтобы сделать график, данные из симуляции регистрируются, используя ненавязчивые функции логгирования. Ненавязчивое логгирование аннотируется на блок-схеме маленькими синими "антеннами передатчика" на определенных выходных портах блока. Эти точки логгирования могут быть установлены тремя способами: из командной строки MATLAB® с помощью set_param (), из Схемы> Signals & Ports> менеджер Signal & Scope, и от диалогового окна свойств сигнала.
