Message Merge

Объедините пути к сообщению

расширьте все на странице
  • Библиотека:

  • Simulink / сообщение

  • Message Merge block

Описание

Блок Message Merge является виртуальным блоком, который графически комбинирует несколько строк сообщения в одну строку сообщения. Слияние строк сообщения не изменяет сами сообщения. Можно задать количество строк сообщения, чтобы объединить.

Используйте этот блок, когда это необходимо, чтобы объединить несколько входящих сообщений и вывести одному месту назначения, такому как очередь или передать блок системы хранения.

Порты

Входной параметр

развернуть все

Порт входного сигнала для сообщений, вводящих блок.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | enumerated | bus | fixed point

Порт входного сигнала для сообщений, вводящих блок.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | enumerated | bus | fixed point

Вывод

развернуть все

Порт выходного сигнала для сообщений, выходящих из блока.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | enumerated | bus | fixed point

Параметры

развернуть все

Определяет количество входных портов сообщения, которые будут объединены.

Программируемое использование

Параметры блоков: NumberInputPorts
Ввод: символьный вектор
Значения: '2' | скаляр
Значение по умолчанию: '2'

Примеры модели

Merge Message Lines Using a Message Merge Block

Объедините строки сообщения Используя блок слияния сообщения

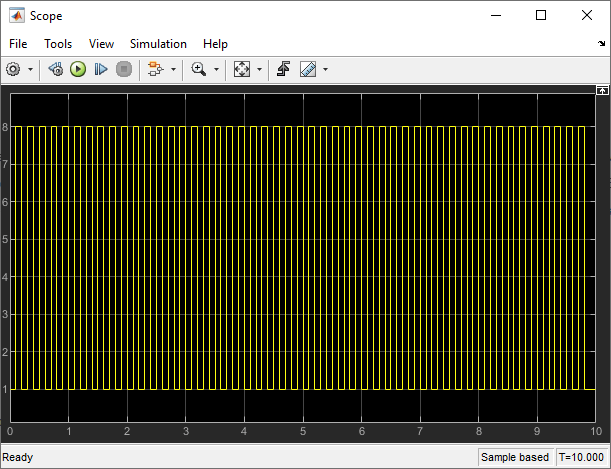

Используйте блок Merge сообщения, чтобы направить сообщения. В этом примере основанная на сообщении коммуникация создается между двумя компонентами: Отправить компонент создает сообщения и отправляет их в Получить компонент. Блок Queue используется в качестве буфера сообщения между компонентами и сконфигурирован как очередь FIFO со способностью 100. Для получения информации о том, как создать связь сообщения между компонентами, смотрите, Устанавливают сообщение, Отправляют и Получают Интерфейсы Между Компонентами программного обеспечения.

Характеристики блока

Типы данных

Boolean | bus | double | enumerated | fixed point | integer | single

Прямое сквозное соединение

no

Многомерные сигналы

yes

Сигналы переменного размера

no

Обнаружение пересечения нулем

yes

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

| | (SimEvents) | (SimEvents)

Темы

Введенный в R2021a
