В этом примере показано, как использовать блок Model, который явным образом инициирован посредством его триггерного порта вызова функции.
Откройте модель в качестве примера.

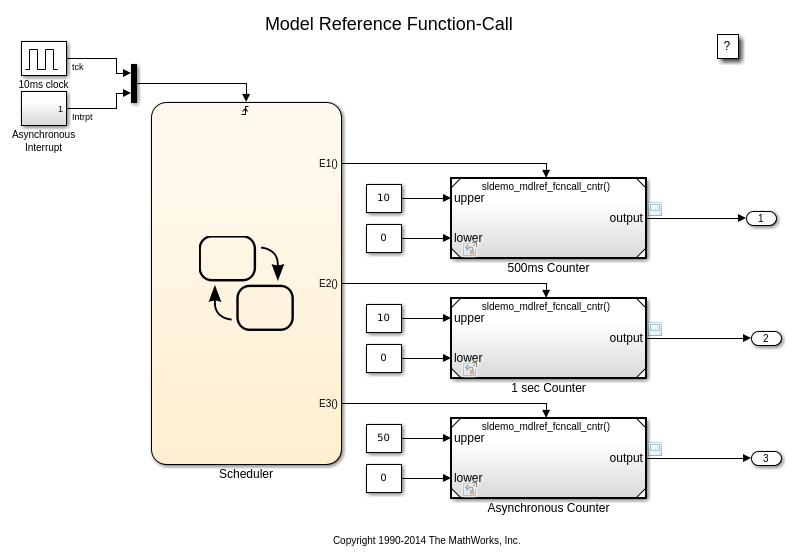

Эта модель содержит три блока Model: Счетчик на 500 мс, 1 секунда Встречный и Асинхронный Счетчик. Эти блоки ссылаются на ту же модель (sldemo_mdlref_fcncall_cntr
). Блоки Model представляют счетчики насыщения, которые постепенно увеличивают их выходные значения к одному каждому разу, когда они явным образом инициированы через их триггерные порты вызова функции. График Stateflow® вызывает каждый блок Model на своем заданном уровне.

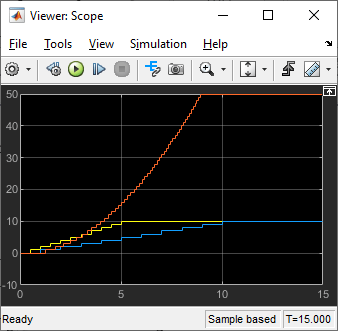

Симулируйте модель и проверьте поведение счетчиков путем исследования результатов, отображенных осциллографом.
