Покрытие для S-функций

Открыть скрипт

В этом примере показано, как сконфигурировать S-функцию, сгенерированную с Legacy Code Tool, чтобы быть совместимым с покрытием. Инструмент model coverage поддерживает S-функции, которые являются:

  • Сгенерированный с Legacy Code Tool, с def.Options.supportCoverage установите на true,

  • Сгенерированный с SFunctionBuilder, с Включают поддержку выбранного On покрытия вкладки Build Info диалогового окна SFunctionBuilder, или

  • Скомпилированный с slcovmex функция.

Открытая модель в качестве примера

Модель в качестве примера sldemo_lct_bus содержит S-функцию, сгенерированную с Legacy Code Tool. S-функция имеет построения, которые получают решение, условие и покрытие MCDC.

Открытый sldemo_lct_bus

Сконфигурируйте S-функцию, чтобы быть совместимыми с покрытием модели

Устаревший исходный код в файлах counterbus.h, и counterbus.c реализует тот же алгоритм как в sldemo_lct_bus/slCounter. Структура данных Legacy Code Tool определяется следующим образом:

load_system('sldemo_lct_bus');

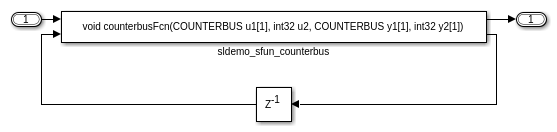

open_system('sldemo_lct_bus/TestCounter');

def = legacy_code('initialize');
def.SFunctionName = 'sldemo_sfun_counterbus';
def.OutputFcnSpec = 'void counterbusFcn(COUNTERBUS u1[1], int32 u2, COUNTERBUS y1[1], int32 y2[1])';
def.HeaderFiles   = {'counterbus.h'};
def.SourceFiles   = {'counterbus.c'};

Чтобы сделать это S-Function совместимый с покрытием модели, включите следующую опцию:

def.Options.supportCoverage = true;

Сгенерируйте и скомпилируйте S-функцию с помощью legacy_code функция:

legacy_code('generate_for_sim', def);

### Start Compiling sldemo_sfun_counterbus
mex -I/tmp/BR2021ad_1584584_202060/publish_examples1/tpa9509758/ex71096464 -c /tmp/BR2021ad_1584584_202060/publish_examples1/tp438bf0f9_a744_4c20_a329_0aa6dadb7a90/counterbus.c -outdir /tmp/BR2021ad_1584584_202060/publish_examples1/tp0f052955_9f8e_42d9_86e4_5667cf6e9785
Building with 'gcc'.
MEX completed successfully.
mex -I/tmp/BR2021ad_1584584_202060/publish_examples1/tpa9509758/ex71096464 /tmp/BR2021ad_1584584_202060/publish_examples1/tp438bf0f9_a744_4c20_a329_0aa6dadb7a90/tp786a8d90_ef55_4d26_afc1_30ac77bbc943.c /tmp/BR2021ad_1584584_202060/publish_examples1/tp0f052955_9f8e_42d9_86e4_5667cf6e9785/counterbus.o -L/mathworks/devel/bat/BR2021ad/build/matlab/bin/glnxa64 -lmwsl_sfcn_cov_bridge -output sldemo_sfun_counterbus
Building with 'gcc'.
MEX completed successfully.
mex -I/tmp/BR2021ad_1584584_202060/publish_examples1/tpa9509758/ex71096464 -c /tmp/BR2021ad_1584584_202060/publish_examples1/tpa9509758/ex71096464/counterbus.c -outdir /tmp/BR2021ad_1584584_202060/publish_examples1/tp0f052955_9f8e_42d9_86e4_5667cf6e9785
Building with 'gcc'.
MEX completed successfully.
mex -I/tmp/BR2021ad_1584584_202060/publish_examples1/tpa9509758/ex71096464 /tmp/BR2021ad_1584584_202060/publish_examples1/tp438bf0f9_a744_4c20_a329_0aa6dadb7a90/sldemo_sfun_counterbus.c /tmp/BR2021ad_1584584_202060/publish_examples1/tp438bf0f9_a744_4c20_a329_0aa6dadb7a90/tpbc5c223c_ef2b_492d_920f_4b0308376c2a.c /tmp/BR2021ad_1584584_202060/publish_examples1/tp438bf0f9_a744_4c20_a329_0aa6dadb7a90/tpb8601e3c_deec_4336_9def_b12a978f7849.c /tmp/BR2021ad_1584584_202060/publish_examples1/tp0f052955_9f8e_42d9_86e4_5667cf6e9785/counterbus.o -L/mathworks/devel/bat/BR2021ad/build/matlab/bin/glnxa64 -lmwsl_sfcn_cov_bridge -output sldemo_sfun_counterbus
Building with 'gcc'.
MEX completed successfully.
### Finish Compiling sldemo_sfun_counterbus
### Exit

Включите покрытие S-функции

Чтобы включить набор покрытия для S-функций, выберите C/C ++ S-Functions в панели Покрытия диалогового окна Configurations Parameters. В качестве альтернативы установите опцию через командную строку:

set_param('sldemo_lct_bus',...
          'CovMetricStructuralLevel', 'MCDC',...
          'RecordCoverage', 'on',...
          'CovSFcnEnable', 'on'...
          );

Запустите симуляцию и представьте отчет покрытия

Если вы включаете сбор данных покрытия, информация о покрытии автоматически зарегистрирована, когда вы симулируете модель. В конце симуляции можно сгенерировать отчет HTML информации о покрытии, которая отображена во встроенном в MATLAB® веб-браузере.

sim('sldemo_lct_bus', 'StopTime', '20');
cvhtml('coverageResults', covdata);

Извлеките информацию из объектов данных покрытия

cvdata объект может использоваться, чтобы извлечь информацию о покрытии для S-функций, точно так же, как любой другой поддерживаемый элемент модели. Например, decisioninfo команда извлекает информацию о покрытии из блока path или указателя блока. Выход является вектором, содержащим которым удовлетворяют и общие результаты для одного объекта модели.

cov = decisioninfo(covdata, 'sldemo_lct_bus/TestCounter/sldemo_sfun_counterbus')

cov =

     3     4

Вы затем используете эту информацию о покрытии, чтобы вычислить процент покрытых объектов модели:

percentCov = 100 * (cov(1)/cov(2))

percentCov =

    75

Покрытие S-функции полностью совместимо с командами покрытия модели, таково как decisioninfo, conditioninfo, и mcdcinfo.
