Чтобы оценить поведение в реальном времени вашей модели, запустите модель, данные логов, настройки параметров, и просмотрите сигналы из панели инструментов Simulink®. Получите сигналы из модели и отобразите их со стандартным Simulink блоки Scope. Запустите свою модель в нормальном, акселераторе или режиме external mode, в зависимости от частоты дискретизации, которой вы требуете.
Если вы требуете, чтобы умеренная частота дискретизации, до 1 кГц, использовала нормальный или режим Accelerator. В этих режимах вы запускаете модель Simulink в MATLAB®. Только драйверы модуля ввода-вывода, запущенные в ядре Simulink Desktop Real-Time™.
Если вы требуете, чтобы более высокая частота дискретизации, до 20 кГц, использовала режим external mode. В режиме external mode вы используете Simulink Coder™, чтобы сгенерировать приложение реального времени из модели. Приложение реального времени и драйверы модуля ввода-вывода запущены в ядре Simulink Desktop Real-Time.
rtwho | Отобразите информацию о состоянии компьютера разработчика |
Сконфигурируйте модель для Simulink Desktop Real-Time
Сконфигурируйте модель Simulink, чтобы запуститься как приложение реального времени.
Выполнение в реальном времени в режиме normal mode
Узнайте о поведении Simulink Desktop Real-Time в режиме normal mode Simulink.
Выполнение в реальном времени в режиме Accelerator
Узнайте о поведении Simulink Desktop Real-Time в режиме Accelerator Simulink.
Выполнение в реальном времени в режиме external mode
Узнайте о поведении Simulink Desktop Real-Time в режиме external mode Simulink.

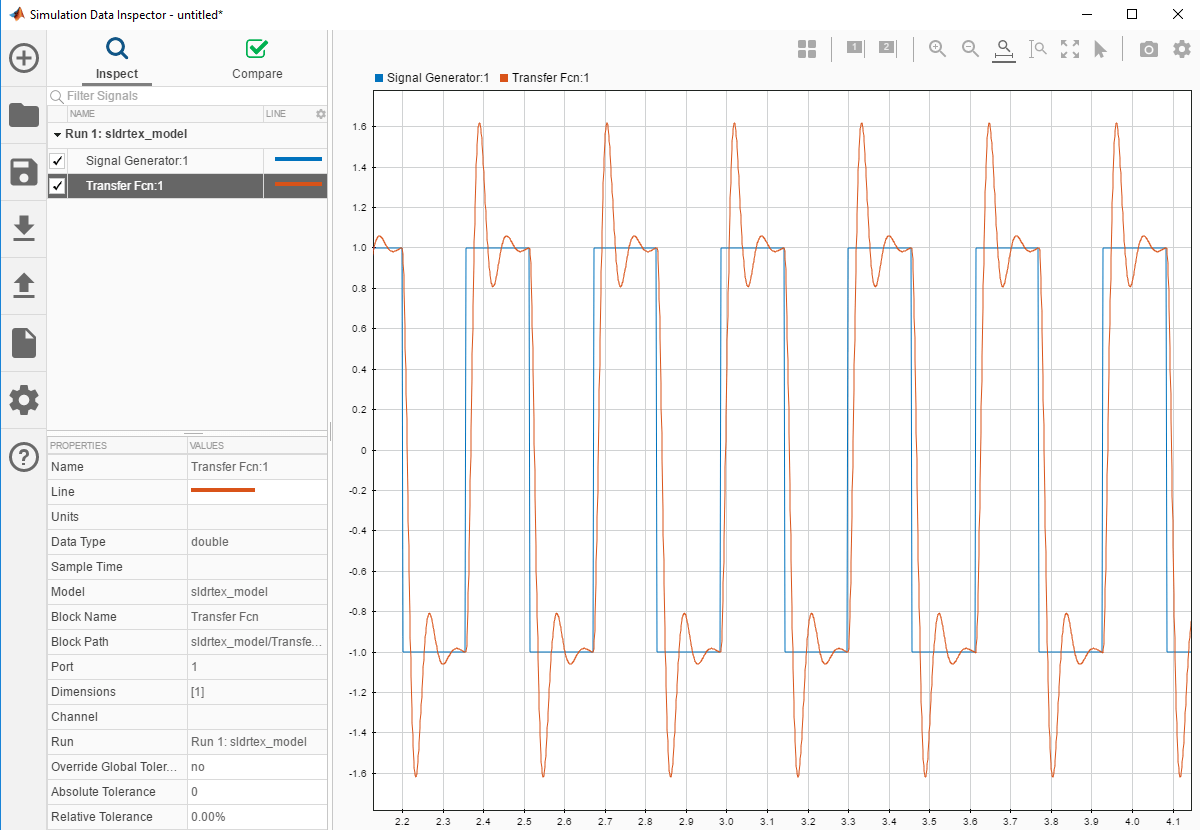

Смотрите Simulink® Desktop Real-Time™ Signals с инспектором данных моделирования
Проследите сигналы при помощи SDI в режиме external mode Simulink.

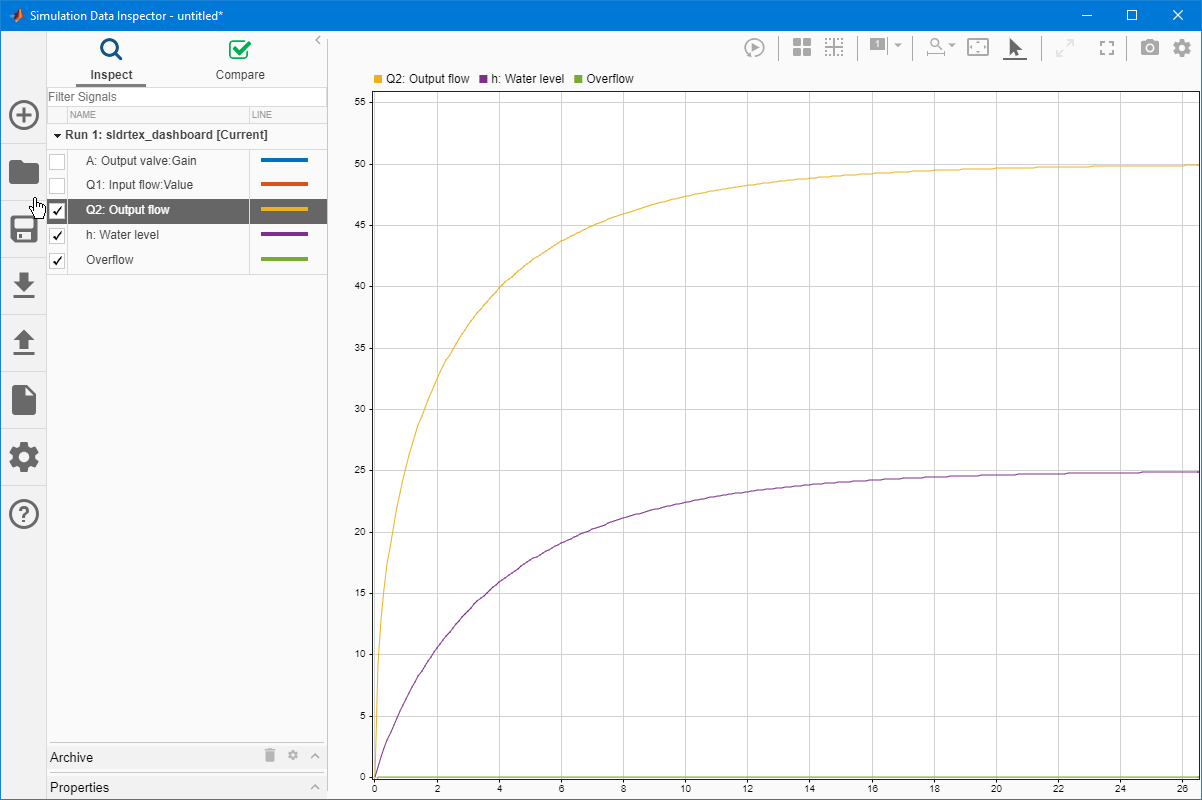

Модель бака с водой с инструментальной панелью
Этот пример показывает модель реального времени бака с водой, которым управляют средства управления инструментальной панелью.
