controlrules

Western Electric и Нельсон управляют правилами

Синтаксис

R = controlrules('rules',x,cl,se) [R,RULES] = controlrules('rules',x,cl,se)

Описание

R = controlrules('rules',x,cl,se) определяет который точки в векторном x нарушьте правила управления в rules. cl вектор из значений средней линии. se вектор из стандартных погрешностей. (Как правило, управляйте пределами на диаграмме управления, в значениях cl – 3*se и cl + 3*se.) rules имя правила управления, или массив строк или массив ячеек, содержащий несколько имен правила управления. Если x имеет n значения и rules содержит правила m, затем R n-by-m логический массив, с R(i,j) присвоенный значение 1 если точка i нарушает управляет j, 0 если это не делает.

Следующее является принятыми значениями для rules (заданный в одинарных кавычках):

we1 — 1 точка выше cl + 3*se
we2 — 2 из 3 выше cl + 2*se
we3 — 4 из 5 выше cl + se
we4 — 8 из 8 выше cl
we5 — 1 ниже cl – 3*se
we6 — 2 из 3 ниже cl – 2*se
we7 — 4 из 5 ниже cl – se
we8 — 8 из 8 ниже cl
we9 — 15 из 15 между cl – se и cl + se
we10 — 8 из 8 ниже cl – se или выше cl + se
n1 — 1 точка ниже cl – 3*se или выше cl + 3*se
n2 — 9 из 9 на той же стороне cl
n3 — 6 из 6 увеличений или уменьшения
n4 — 14 чередований/вниз
n5 — 2 из 3 ниже cl – 2*se или выше cl + 2*se, та же сторона
n6 — 4 из 5 ниже cl – se или выше cl + se, та же сторона
n7 — 15 из 15 между cl – se и cl + se
n8 — 8 из 8 ниже cl – se или выше cl + se, любая сторона
we — Все правила Western Electric
n — Все правила Нельсона

Для многоточечных правил, нарушения правила в точке i указывает что набор точек, заканчивающийся в точке i инициированный правило. Укажите i как рассматривается, нарушил правило, только если это - одна из точек, нарушающих условие правила.

Любые точки с NaN как их x, cl, или se значения, как рассматривается, не нарушили правила и не считаются в правилах для других точек.

Правила управления могут быть заданы в controlchart функционируйте как значения для 'rules' параметр.

[R,RULES] = controlrules('rules',x,cl,se) возвращает массив ячеек текста RULES листинг примененных правил.

Примеры

свернуть все

Используйте правило управления Western Electric

Скрипт Open Live Script

Загрузите выборочные данные.

load parts;

Создайте график Xbar с помощью we2 управляйте, чтобы отметить неконтролируемые измерения.

st = controlchart(runout,'rules','we2');
x = st.mean;
cl = st.mu;
se = st.sigma./sqrt(st.n);
hold on
plot(cl+2*se,'m')

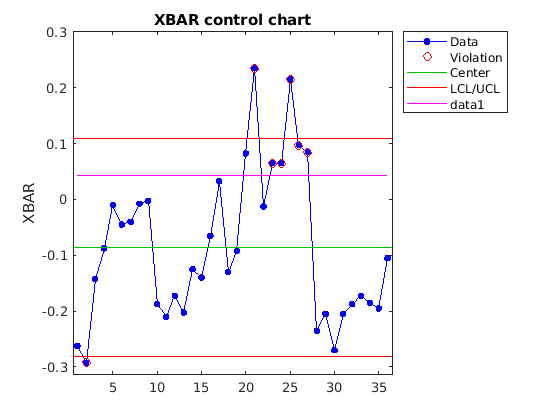

Figure contains an axes. The axes with title XBAR control chart contains 5 objects of type line. These objects represent Data, Violation, Center, LCL/UCL.

Вы видите неконтролируемые точки, отмеченные красным кругом.

Используйте controlrules идентифицировать измерения, которые нарушают правило управления.

R = controlrules('we2',x,cl,se);
I = find(R)

Смотрите также

controlchart

Представленный в R2006b
