Создайте DMG PPDU

Создайте DMG PPDUs при помощи функции генератора формы волны.

Генератор формы волны

Создайте объект настройки DMG.

dmg = wlanDMGConfig

dmg =
  wlanDMGConfig with properties:

                        MCS: '0'
             TrainingLength: 0
                 PSDULength: 1000
    ScramblerInitialization: 2
                 Turnaround: 0

Сгенерируйте DMG PPDU. Длина последовательности входных данных в битах должна быть 8 раз длиной PSDU, который описывается в байтах. Выключите работу с окнами.

psdu = randi([0 1],dmg.PSDULength*8,1);
tx = wlanWaveformGenerator(psdu,dmg,'WindowTransitionTime',0);

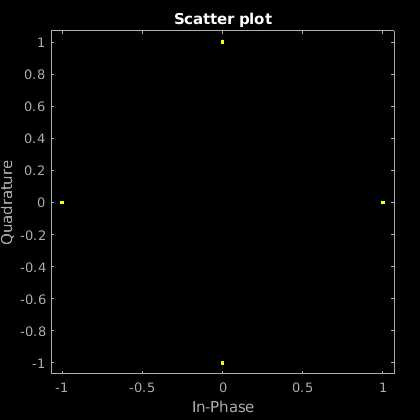

Форма волны имеет MCS=0, который является одним поставщиком услуг и модулируемым DBPSK. Постройте созвездие формы волны.

scatterplot(tx)

Figure Scatter Plot contains an axes. The axes with title Scatter plot contains an object of type line. This object represents Channel 1.
