5G НОМЕР сети радиодоступа состоит из этих предприятий протокола:
Протокол адаптации служебных данных (SDAP)
Протокол конвергенции пакетных данных (PDCP)
Управление радиоканалом (RLC)
Управление доступом к среде (MAC)
Физический уровень (PHY)
Протокол SDAP новый в 5G НОМЕР по сравнению со стопкой протокола LTE. SDAP обрабатывает новую структуру QoS системы 5G (в ядре 5G). SDAP также применяется к LTE при подключении к ядру 5G. Внедрение SDAP обеспечивает сквозную структуру QoS, работающую в обоих направлениях.
Чтобы встретить желаемые ключевые возможности 5G НОМЕР, другие слои стека обеспечивают различные улучшения по своим коллегам LTE. Протоколы PDCP, RLC и MAC выполняют такие задачи, как сжатие заголовка, шифрование, сегментация и конкатенация, мультиплексирование и демультиплексирование. PHY управляет кодированием и декодированием, модуляцией и демодуляцией и отображением антенны.

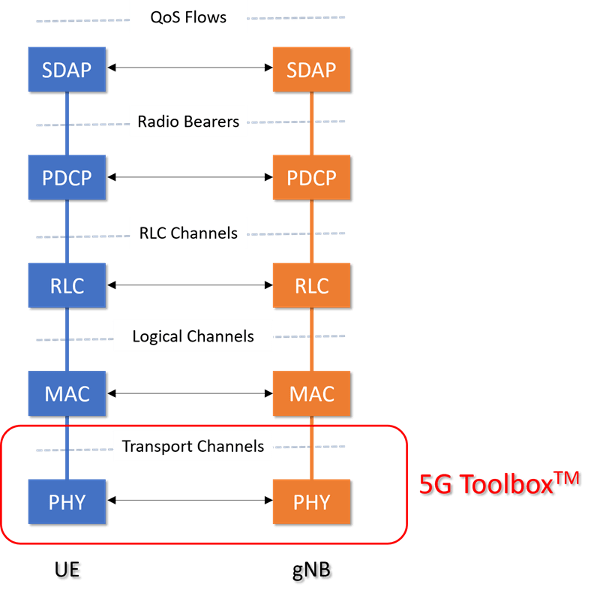

Эти данные показывают 5G НОМЕР пользовательской стопки протокола самолета для пользовательского оборудования (UE) и НОМЕРА узла сети радиодоступа (gNB). 5G Toolbox™ поддерживает 5G НОМЕР физического слоя, включая физические каналы и сигналы. Панель инструментов также поддерживает взаимодействие с частями уровней RLC и MAC, включая транспортные каналы и логические каналы.

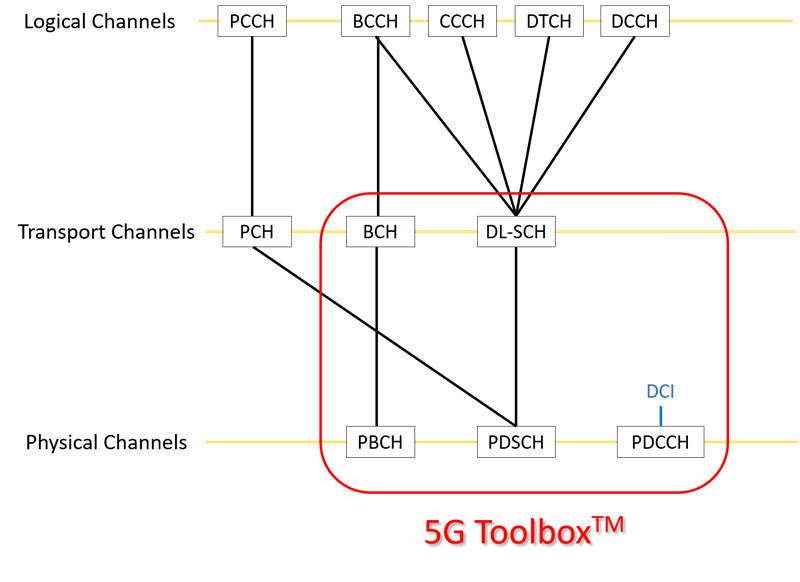

5G НОМЕР системных данных о передаче информации из космоса следует за отображением между логическими каналами, транспортными каналами и физическими каналами, как обозначено в диаграмме. 5G Toolbox предоставляет выделенные красным цветом функции нисходящей линии связи для физических каналов, транспортных каналов и управляющей информации.
Дополнительные сведения см. в разделе Каналы нисходящей линии связи или конкретный канал нисходящей линии связи:

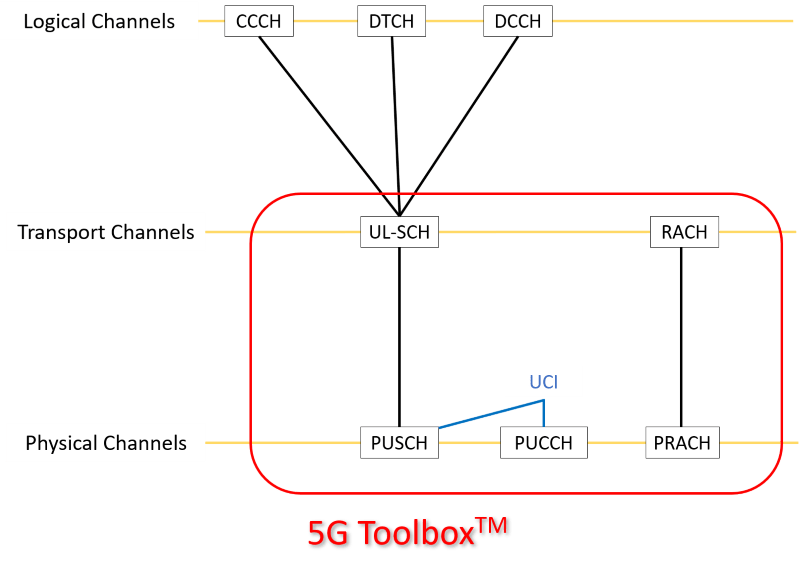

5G НОМЕР системных данных о канале восходящей связи следует за отображением между логическими каналами, транспортными каналами и физическими каналами, как обозначено в диаграмме. 5G Toolbox предоставляет выделенные красным цветом функции восходящей линии связи для физических каналов, транспортных каналов и управляющей информации.
Дополнительные сведения см. в разделе Восходящие каналы или конкретный восходящий канал:
[1] 3GPP TS 38.211. "НР; Физические каналы и модуляция. "Проект партнерства 3-го поколения; Техническая спецификация на сеть радиодоступа группы.
[2] 3GPP TS 38.212. "НР; мультиплексирование и канальное кодирование. "Проект партнерства 3-го поколения; Техническая спецификация на сеть радиодоступа группы.
[3] 3GPP TS 38.300. "НР; Общее описание NR и NG-RAN. "Проект партнерства 3-го поколения; Техническая спецификация на сеть радиодоступа группы.
