Лепестки решетки являются максимумами основного луча, как предсказано теоремой умножения рисунка. Если интервал между массивами меньше или равен в видимом пространстве существует только главный лепесток без других лепестков решетки. Лепестки решетки появляются, когда расстояние между решетками превышает Для больших интервалов лепестки решетки могут появляться в видимом пространстве даже при нулевом угле сканирования.

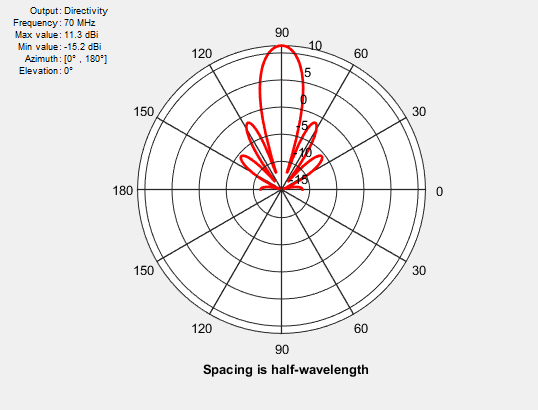

Рассмотрим линейную матрицу из семи элементов, разнесенных на половину длины волны. Этот массив не содержит лепестков решетки.

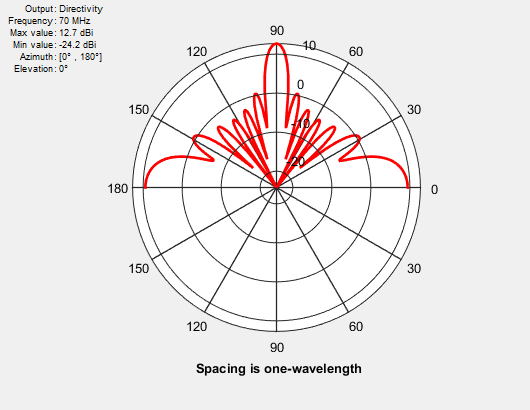

При увеличении интервала между элементами до одной длины волны количество боковых лепестков увеличивается.

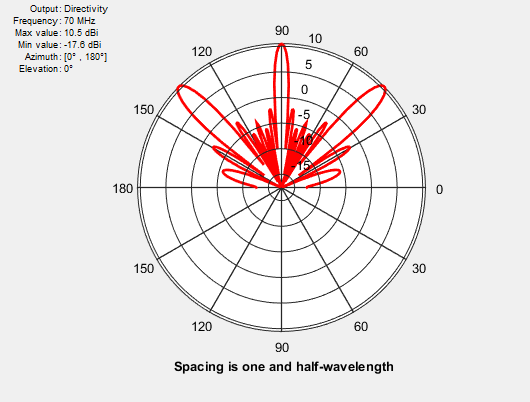

При увеличении расстояния между элементами до 1,5 длин волн лепестки решетки появляются в видимой области.
Лепестки решетки перемещаются внутрь или наружу видимой области в зависимости от расстояния между элементами и относительной фазы между ними.
[1] Штуцман, В. Л. Тиле, Г.А. Теория и дизайн антенн, 3-е издание. Нью-Йорк: Уайли, 2013, с. 307.
