Запись со звуковой карты
Панель инструментов/источники звука

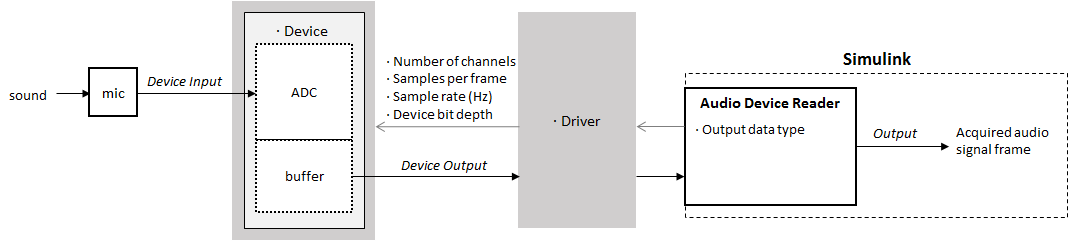

Блок чтения аудиоустройств считывает образцы звука с помощью аудиоустройства компьютера. Блок чтения аудиоустройств определяет драйвер, устройство и его атрибуты, а также тип данных и размер, выводимые из блока чтения аудиоустройств.
Driver - Драйвер, используемый для доступа к аудиоустройствуDirectSound (по умолчанию) | ASIO | WASAPIДрайверы ASIO не устанавливаются на компьютерах с ОС Windows. Для использования ASIO , установите драйвер ASIO вне MATLAB ®.
Примечание
Если для параметра Driver установлено значение ASIO, откройте пользовательский интерфейс ASIO за пределами MATLAB для установки размера буфера звуковой карты в значение, заданное параметром Samples per frame. Дополнительные сведения см. в документации драйвера ASIO.
Драйверы WASAPI поддерживаются только для эксклюзивного режима.
Драйверы ASIO и WASAPI не обеспечивают преобразование частоты дискретизации. Для драйверов ASIO и WASAPI установите частоту дискретизации (Гц) на частоту дискретизации, поддерживаемую аудиоустройством.
Этот параметр применяется только к компьютерам Windows. Машины Linux всегда используют драйвер ALSA. Компьютеры Mac всегда используют драйвер CoreAudio.
Device - Устройство, используемое для получения аудиоотсчетовСписок устройств заполнен устройствами, доступными на компьютере.

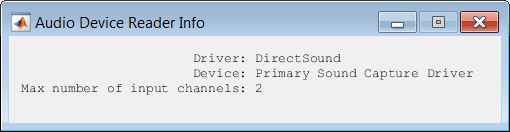

Info - Просмотр информации о конфигурации ввода звукаЭта кнопка открывает диалоговое окно, в котором перечислены выбранный аудиодрайвер, полное имя аудиоустройства и максимальные входные каналы для конфигурации. Например:
Sample rate (Hz) - Частота дискретизации, которую устройство использует для получения аудиоданных44100 (по умолчанию) | целое числоВозможный диапазон частоты дискретизации (Гц) зависит от звукового оборудования.
Number of channels - Количество каналов, полученных аудиоустройством1 (по умолчанию) | целое числоКоличество входных каналов также является количеством каналов (матричных столбцов), выводимых блоком считывания аудиоустройств.
Чтобы указать, какие каналы ввода получает аудиоустройство, на вкладке Дополнительно выберите параметр Использовать сопоставление каналов по умолчанию.
Samples per frame - Размер кадра, считанного с аудиоустройства1024 (по умолчанию) | целое числоВыборки на кадр также являются размером буфера устройства и размером кадра (количеством строк матрицы), выводимым блоком считывания аудиоустройств.
Device bit depth - Тип данных, используемый устройством для получения аудиоданных16-bit integer (по умолчанию) | 8-bit integer | 16-bit integer | 24-bit integer | 32-bit integerUse default channel mapping - Переключение источника отображения каналаПри выборе этого параметра блок использует сопоставление по умолчанию между входными каналами звуковой платы и столбцами матрицы, выводимыми этим блоком. При сбросе этого параметра задается сопоставление в входных каналах устройства.
Device input channels - Укажите сопоставление каналов, не по умолчанию[1:MaximumInputChannels] (по умолчанию) | скаляр | векторКарта по умолчанию каналов устройств и матрицы, выводимая блоком чтения аудиоустройств, заданная скаляром или вектором. Например:
Если входные каналы устройства указаны как 1:3, то:
Канал 1 соответствует первому столбцу выходной матрицы.
Канал 2 соответствует второму столбцу выходной матрицы.
Канал 3 соответствует третьему столбцу выходной матрицы.
Если входные каналы устройства указаны как [3,1,2], то:
Канал 3 соответствует первому столбцу выходной матрицы.
Канал 1 соответствует второму столбцу выходной матрицы.
Канал 2 соответствует третьему столбцу выходной матрицы.
Чтобы задать сопоставление по умолчанию, снимите флажок Использовать сопоставление по умолчанию между каналами ввода звуковой платы и столбцами вывода этого параметра блока.
Output number of samples overrun - Укажите дополнительный выходной порт для количества превышенных выборокПри выборе этого параметра к блоку добавляется дополнительный выходной порт O. Порт O выводит число избыточных выборок при получении кадра данных (одна выходная матрица).
Output data type - Вывод типа данных из блокаdouble (по умолчанию) | single | int32 | int16 | uint8
