Применение пользовательских аннотаций кода к результатам анализа Polyspace
-xml-annotations-description file_path
-xml-annotations-description использует синтаксис аннотации, определенный в XML-файле, расположенном в file_pathfile_path для интерпретации аннотаций кода в исходных файлах. XML-файл можно использовать для задания синтаксиса аннотации и сопоставления его с синтаксисом аннотации Polyspace ®. При выполнении анализа с помощью этой опции можно выровнять и скрыть результаты с аннотациями, использующими синтаксис. При запуске программы Polyspace в командной строке file_path - абсолютный путь или путь к папке, из которой выполняется команда. При запуске Polyspace через интерфейс пользователя file_path - абсолютный путь.
При выполнении анализа через интерфейс пользователя эту опцию можно ввести в поле Другое (Other) в узле Дополнительные настройки (Advanced Settings) на панели Конфигурация (Configuration). Посмотрите Other.
Если в качестве расширений кода в IDE используется Polyspace, введите эту опцию в файл опций анализа. См. файл параметров.
При наличии существующих аннотаций из предыдущих обзоров кода можно импортировать эти аннотации в Polyspace. Нет необходимости просматривать и обосновывать результаты, которые уже были аннотированы. Аналогично, если комментарии кода должны соответствовать определенному формату, можно сопоставить и импортировать этот формат в Polyspace.
Предположим, что вы ранее просмотрели исходный файл zero_div.c содержит следующий код и оправдывает некоторые нарушения MISRA C ®: 2012 с помощью пользовательских аннотаций.
#include <stdio.h> /* Violation of Misra C:2012 rules 8.4 and 8.7 on the next line of code. */ int func(int p) //My_rule 50, 51 { int i; int j = 1; i = 1024 / (j - p); return i; } /* Violation of Misra C:2012 rule 8.4 on the next line of code */ int func2(void){ //My_rule 50 int x=func(2); return x; } |
Комментарии кода My_rule 50, 51 и My_rule 50 не используйте синтаксис аннотации Polyspace. Вместо этого используется соглашение, в котором все правила MISRA помещаются в единый нумерованный список. В этом списке правила 8.4 и 8.7 соответствуют цифрам 50 и 51.Вы можете проверить этот код на наличие нарушений MISRA C: 2012, введя команду:
Поиск ошибок:
polyspace-bug-finder -sources source_path -misra3 all
Проверка кода:
polyspace-code-prover -sources source_path -misra3 all -main-generator
Сервер поиска ошибок:
polyspace-bug-finder-server -sources source_path -misra3 all
Сервер проверки кода:
polyspace-code-prover-server -sources source_path -misra3 all -main-generator
source_path - путь к zero_div.c.

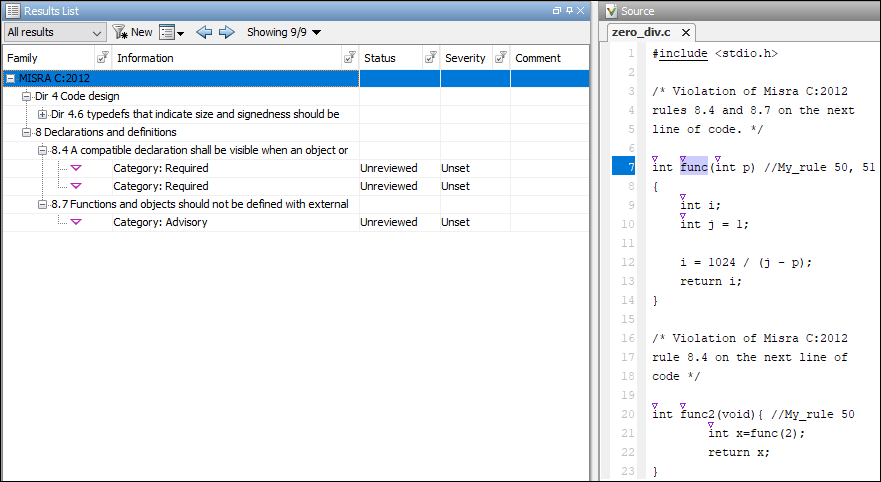

Аннотированные нарушения появятся на панели Список результатов (Results List). Вы должны пересмотреть и оправдать их снова.
Этот пример XML определяет формат аннотации, используемый в zero_div.c и сопоставляет его с синтаксисом аннотаций Polyspace:
Формат аннотации - ключевое слово My_rule, за которым следует пробел и один или несколько алфавитно-цифровых идентификаторов правил, разделенных запятыми.
Идентификаторы правил 50 и 51 сопоставляются с правилами MISRA C: 2012 8.4 и 8.7 соответственно. При сопоставлении используется синтаксис аннотации Polyspace.
<?xml version="1.0" encoding="UTF-8"?>
<Annotations xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:noNamespaceSchemaLocation="annotations_xml_schema.xsd"
Group="exampleCustomAnnotation">
<Expressions Search_For_Keywords="My_rule"
Separator_Result_Name="," >
<!-- This section defines the annotation syntax format -->
<Expression Mode="SAME_LINE"
Regex="My_rule\s(\w+(\s*,\s*\w+)*)"
Rule_Identifier_Position="1"
/>
</Expressions>
<!-- This section maps the user annotation to the Polyspace
annotation syntax -->
<Mapping>
<Result_Name_Mapping Rule_Identifier="50" Family="MISRA-C3" Result_Name="8.4"/>
<Result_Name_Mapping Rule_Identifier="51" Family="MISRA-C3" Result_Name="8.7"/>
</Mapping>
</Annotations> |
Чтобы импортировать существующие аннотации и применить их к соответствующим результатам Polyspace, выполните следующие действия.
Скопируйте предыдущий пример кода в текстовый редактор и сохраните его на компьютере как annotations_description.xml, например, в C:\Polyspace_workspace\annotations\.
Повторно запустите анализ на zero_div.c с помощью команды:
Поиск ошибок:
polyspace-bug-finder -sources source_path -misra3 all ^ -xml-annotations-desription ^ C:\Polyspace_workspace\annotations\annotations_description.xml
Проверка кода:
polyspace-code-prover -sources source_path -misra3 all ^ -main-generator -xml-annotations-desription ^ C:\Polyspace_workspace\annotations\annotations_description.xml
Сервер поиска ошибок:
polyspace-bug-finder-server -sources source_path -misra3 all ^ -xml-annotations-desription ^ C:\Polyspace_workspace\annotations\annotations_description.xml
Сервер проверки кода:
polyspace-code-prover-server -sources source_path -misra3 all ^ -main-generator -xml-annotations-desription ^ C:\Polyspace_workspace\annotations\annotations_description.xml

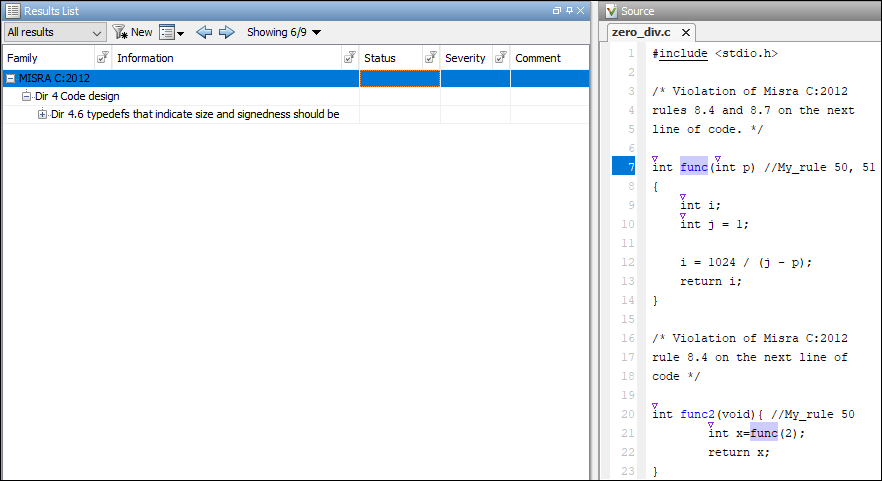

Полиспейс считает аннотированные результаты выровненными и скрывает их на панели Список результатов (Results List).
