На панели «Иерархия вызовов» отображается дерево функций в исходном коде.
Для каждой функции foo, панель Иерархия вызовов (Call Hierarchy) содержит список функций и задач, которые вызывают foo (вызывающие) и вызываемые foo (вызываемые абоненты). Вызывающие абоненты обозначаются (функциями
) или (
задачами). Вызываемые абоненты обозначаются (функциями
) или (
задачами). В области Иерархия вызовов перечислены прямые и косвенные вызовы через указатели функций. Косвенные вызовы отображаются с помощью значка
.
Примечание
В Polyspace ® Bug Finder™ могут отображаться не все вызывающие или вызывающие абоненты функции, особенно для вызовов через указатели функций и мертвый код.
Например, Polyspace Bug Finder не отображает функции, зарегистрированные в at_exit() и at_quick_exit(), и вызывается по exit() и quick_exit() соответственно.
Панель Иерархия вызовов открывается с помощью
значка в подробных данных результата. Чтобы обновить панель, выполните следующие действия.
Можно щелкнуть дефект на панели Список результатов (Results List) или Источник (Source). Функция, содержащая дефект, отображается вместе с вызывающими и вызываемыми абонентами.
Можно щелкнуть правой кнопкой мыши имя функции и выбрать Перейти к определению (Go To Definition). Отображаются вызывающие и вызывающие абоненты функции.

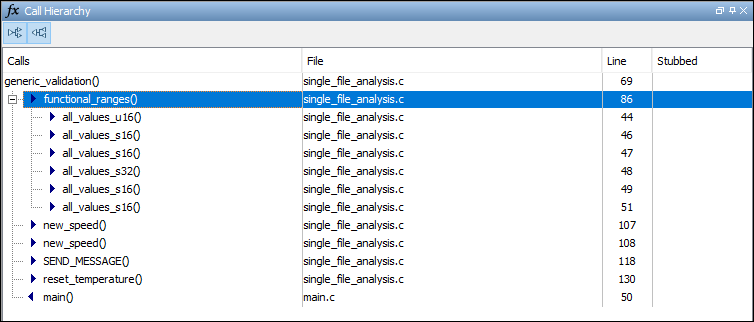

В этом примере на панели «Иерархия вызовов» отображается функция. generic_validationи со своими вызывающими и вызываемыми абонентами.
Номер строки в области Иерархия вызовов ссылается на другую строку в исходном коде:
Для имени функции номер строки ссылается на начало определения функции. Определение generic_validation начинается на 69 строке.
Для имени вызываемого абонента номер относится к строке, в которую вызывается вызываемый абонент. Вызываемый functional_ranges вызывается по generic_validation на линии 86.
Для имени вызывающего абонента номер относится к линии, по которой вызывающий абонент вызывает функцию. Посетитель main требования generic_validation на линии 50.
Совет
Для перехода к местоположению вызова в исходном коде выберите имя вызывающего или вызываемого абонента.
На панели Иерархия вызовов можно выполнить следующие действия:
