Приборная панель

Панель Панель мониторинга (Dashboard) предоставляет статистику по результатам анализа в графическом формате.

При открытии файла результатов в программе Polyspace ® эта панель отображается по умолчанию. Можно просмотреть следующие графики:

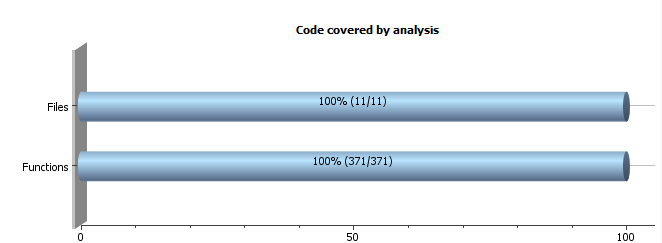

Код, охватываемый анализом
На этом графике можно получить следующую информацию:
- Файлы: Отношение проанализированных файлов к общему количеству файлов. Если файл содержит ошибку компиляции, Finder™ ошибки Polyspace не анализирует файл.
  Если некоторые файлы были проанализированы только частично из-за ошибок компиляции, эта панель содержит ссылку, указывающую, что некоторые файлы не удалось скомпилировать. Чтобы увидеть ошибки компиляции, щелкните ссылку и перейдите на панель Сводка вывода.
- Функции: Отношение анализируемых функций к общему количеству функций в анализируемых файлах. Если анализ функции занимает больше времени, чем определенное пороговое значение, Polyspace Bug Finder не анализирует функцию.

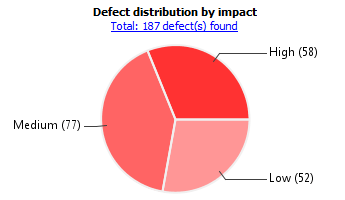

Распределение дефектов по влиянию
На этой круговой диаграмме можно получить графическую визуализацию распределения дефектов по влиянию. Вы можете с первого взгляда узнать, являются ли дефекты, обнаруженные Polyspace Bug Finder в вашем коде, дефектами с низким воздействием. Дополнительные сведения о воздействии см. в разделе Классификация дефектов по воздействию.

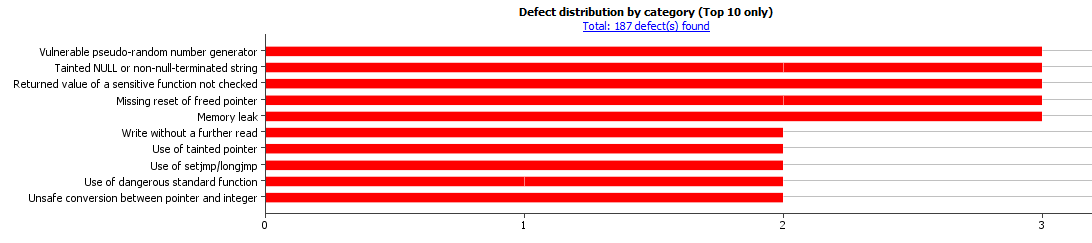

Распределение дефектов по категориям или файлам

На этом графике можно получить следующую информацию.

	Категория	Файл
Топ-10	Десять типов дефектов с наибольшим количеством отдельных дефектов. Каждый столбец представляет тип дефекта и делится на: Файл с наибольшим количеством дефектов этого типа. Файл с вторым наибольшим количеством дефектов этого типа. Все остальные файлы с дефектами этого типа. Поместите курсор на столбец, чтобы увидеть имя файла и количество дефектов этого типа в этом файле. Ось X представляет количество дефектов. Этот ракурс используется для организации проверки, начиная с типов дефектов с более отдельными дефектами.	Десять исходных файлов с наибольшим количеством дефектов. Каждый столбец представляет файл и делится на: Тип дефекта с наибольшим количеством дефектов в этом файле. Тип дефекта со вторым наибольшим числом дефектов в этом файле. Все другие типы дефектов в этом файле. Поместите курсор на столбец, чтобы увидеть имя типа дефекта и количество дефектов этого типа в этом файле. Ось X представляет количество дефектов. Это представление используется для организации проверки, начиная с файлов с большим количеством дефектов.
Дно 10	Десять типов дефектов с наименьшим количеством отдельных дефектов. Каждый столбец на графике делится так же, как и 10 типов дефектов. Это представление используется для организации проверки, начиная с типов дефектов с меньшим количеством отдельных дефектов.	Десять исходных файлов с наименьшим количеством дефектов. Каждый столбец на графике делится так же, как и первые 10 файлов. Это представление используется для организации проверки, начиная с файлов с меньшим количеством дефектов.

Категория

Файл

Топ-10

Десять типов дефектов с наибольшим количеством отдельных дефектов.

Каждый столбец представляет тип дефекта и делится на:
- Файл с наибольшим количеством дефектов этого типа.
- Файл с вторым наибольшим количеством дефектов этого типа.
- Все остальные файлы с дефектами этого типа.
Поместите курсор на столбец, чтобы увидеть имя файла и количество дефектов этого типа в этом файле.
Ось X представляет количество дефектов.

Этот ракурс используется для организации проверки, начиная с типов дефектов с более отдельными дефектами.

Десять исходных файлов с наибольшим количеством дефектов.

Каждый столбец представляет файл и делится на:
- Тип дефекта с наибольшим количеством дефектов в этом файле.
- Тип дефекта со вторым наибольшим числом дефектов в этом файле.
- Все другие типы дефектов в этом файле.
Поместите курсор на столбец, чтобы увидеть имя типа дефекта и количество дефектов этого типа в этом файле.
Ось X представляет количество дефектов.

Это представление используется для организации проверки, начиная с файлов с большим количеством дефектов.

Дно 10

Десять типов дефектов с наименьшим количеством отдельных дефектов. Каждый столбец на графике делится так же, как и 10 типов дефектов.

Это представление используется для организации проверки, начиная с типов дефектов с меньшим количеством отдельных дефектов.

Десять исходных файлов с наименьшим количеством дефектов. Каждый столбец на графике делится так же, как и первые 10 файлов.

Это представление используется для организации проверки, начиная с файлов с меньшим количеством дефектов.

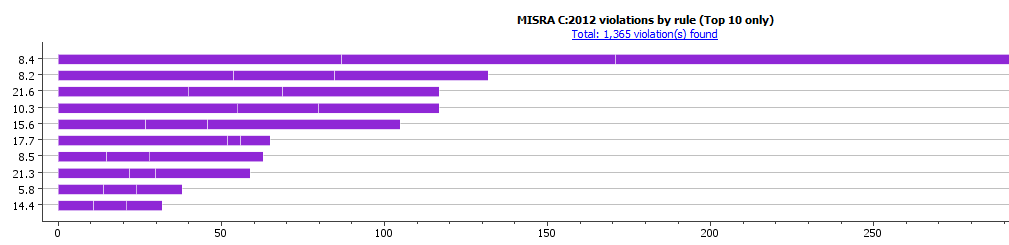

Нарушения правил кодирования по правилам или файлам

Для каждого типа проверяемого правила кодирования (MISRA ®, ^JSF ® или пользовательского) панель мониторинга содержит график нарушений правила.

На этом графике можно получить следующую информацию.

	Категория	Файл
Топ-10	Десять правил с наибольшим количеством нарушений. Каждый столбец представляет номер правила и делится на: Файл с наибольшим количеством нарушений этого правила. Файл с вторым наибольшим числом нарушений этого правила. Все остальные файлы с нарушениями этого правила. Поместите курсор на столбец, чтобы увидеть имя файла и количество нарушений этого правила в файле. Ось X представляет количество нарушений правил. Это представление используется для организации проверки, начиная с правил с большим количеством нарушений.	Десять исходных файлов, содержащих наибольшее количество нарушений. Каждый столбец представляет файл и делится на: Правило с наибольшим количеством нарушений в этом файле. Правило со вторым наибольшим числом нарушений в этом файле. Все остальные правила нарушены в этом файле. Поместите курсор на столбец, чтобы увидеть номер правила и количество нарушений правила в этом файле. Ось X представляет количество нарушений правил. Это представление используется для организации проверки, начиная с файлов с большим количеством нарушений правил.
Дно 10	Десять правил с наименьшим количеством нарушений. Каждый столбец на графике делится так же, как и правила Топ-10. Это представление используется для организации проверки, начиная с правил с меньшим количеством нарушений.	Десять исходных файлов, содержащих наименьшее число нарушений правил. Каждый столбец на графике делится так же, как и файлы Top 10. Это представление используется для организации проверки, начиная с файлов с меньшим количеством нарушений правил.

Категория

Файл

Топ-10

Десять правил с наибольшим количеством нарушений.

Каждый столбец представляет номер правила и делится на:
- Файл с наибольшим количеством нарушений этого правила.
- Файл с вторым наибольшим числом нарушений этого правила.
- Все остальные файлы с нарушениями этого правила.
Поместите курсор на столбец, чтобы увидеть имя файла и количество нарушений этого правила в файле.
Ось X представляет количество нарушений правил.

Это представление используется для организации проверки, начиная с правил с большим количеством нарушений.

Десять исходных файлов, содержащих наибольшее количество нарушений.

Каждый столбец представляет файл и делится на:
- Правило с наибольшим количеством нарушений в этом файле.
- Правило со вторым наибольшим числом нарушений в этом файле.
- Все остальные правила нарушены в этом файле.
Поместите курсор на столбец, чтобы увидеть номер правила и количество нарушений правила в этом файле.
Ось X представляет количество нарушений правил.

Это представление используется для организации проверки, начиная с файлов с большим количеством нарушений правил.

Дно 10

Десять правил с наименьшим количеством нарушений. Каждый столбец на графике делится так же, как и правила Топ-10.

Это представление используется для организации проверки, начиная с правил с меньшим количеством нарушений.

Десять исходных файлов, содержащих наименьшее число нарушений правил. Каждый столбец на графике делится так же, как и файлы Top 10.

Это представление используется для организации проверки, начиная с файлов с меньшим количеством нарушений правил.

На этой панели можно также выполнить следующие действия:

Выберите элементы на графиках для фильтрации результатов на панели Список результатов (Results List). См. раздел Фильтрация и группирование результатов в пользовательском интерфейсе Polyspace Desktop.
Просмотрите конфигурацию, используемую для получения результата. Выберите ссылку Configuration.
Просмотрите моделирование многозадачной конфигурации кода. Выберите ссылку Моделирование параллелизма.
