hisl_0011: Использование блоков вариантов переключения и блоков подсистемы действий

Идентификатор: Заголовок	hisl_0011: Использование блоков вариантов переключения и блоков подсистемы действий
Описание	Для поддержки проверяемого сгенерированного кода при использовании блока Switch Case:
	A	Выберите параметр блока Показать регистр по умолчанию.
	B	Подключите выходы блока Switch Case к блоку Switch Case Action Subsystem.
	C	Используйте целочисленный тип данных или значение перечисления для входных данных блоков Switch Case.
Предпосылки	hisl_0016: Использование блоков, вычисляющих реляционные операторы
Примечания	Комбинация блоков Switch Case и If Action Subsystem обеспечивает условное выполнение на основе входных условий. Укажите путь выполнения по умолчанию в виде блока «Default».
Объяснение	A, B, C	Поддержка создания проверяемого кода.
Проверки помощника по модели	Проверка использования блоков «Switch Case» и блоков «Switch Case Action Subsystem» (Simulink Check)
Ссылки	DO-331, Раздел MB.6.3.2.d - "Требования низкого уровня поддаются проверке DO-331 Раздел MB.6.3.2.b - Требования низкого уровня являются точными и согласованными IEC 61508-3, Таблица A.3 (3) 'Поднабор языка " IEC 61508-3, таблица A.4 (3) «Оборонительное программирование » МЭК 62304, 5.5.3 - Критерии приемки установки программного обеспечения ISO 26262-6, Таблица 1 b) «Использование языковых поднаборов » ISO 26262-6, Таблица 1 d) «Использование защитных технологий реализации» EN 50128, Таблица A.4 (11) «Поднабор языка» EN 50128, таблица A.3 (1) «Оборонительное программирование» MISRA C:2012, правило 14.2 MISRA C:2012, правило 16.4 MISRA C:2012, Dir 4.1
Последнее изменение	R2016b

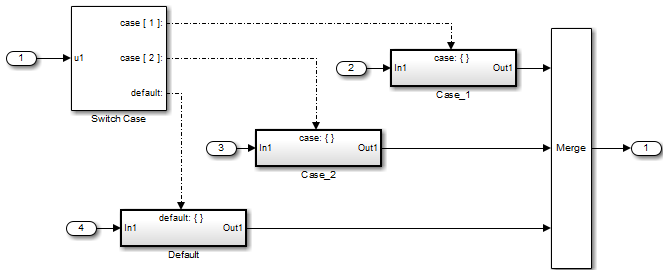

Примеры	На следующем рисунке показан пример предоставления пути выполнения по умолчанию с использованием блока «Default».
