jc_0653: Задержка компоновки блока в контурах обратной связи

Рекомендации по субидентификатору

  • NA-MAAB - a

  • JMAAB - a

Версии MATLAB

Все

Правило

Sub ID a

Блок задержки (Simulink) в контурах обратной связи по подсистемам должен находиться в иерархии, описывающей контур обратной связи.

Пользовательский параметр

Неприменимо

Пример - Правильно

Блок задержки (Simulink) находится в иерархии, которая описывает цикл обратной связи.

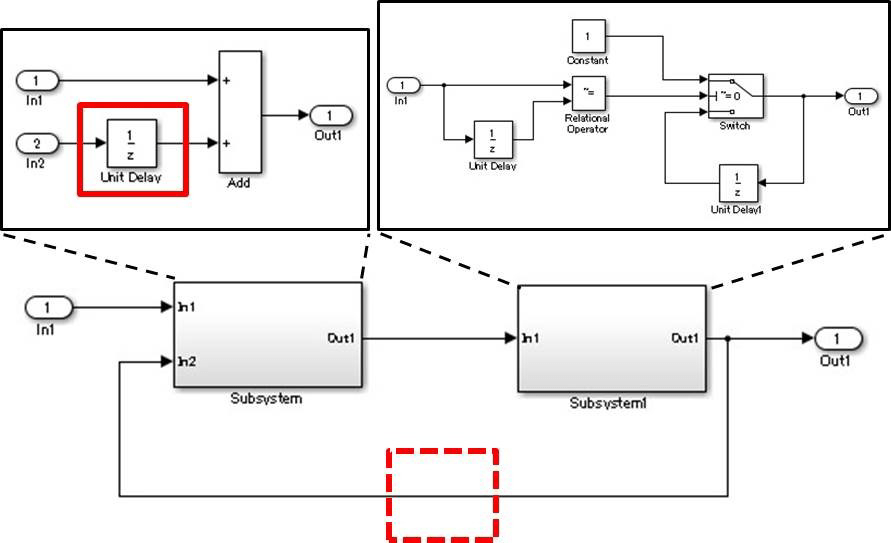

Пример - неверный

Блок задержки (Simulink) находится в подсистеме, которая вложена в иерархию, описывающую цикл обратной связи.

Объяснение

Субидентификатор a:

  • Предотвращает двойное размещение блока задержки (Simulink).

  • Уточнение степени перенаправления повышает возможность повторного использования.

  • Повышает тестопригодность; трудно проверить подсистему, которая содержит блок задержки (Simulink), потому что прошлые значения не могут быть введены напрямую.

Последнее изменение

R2020a

См. также

Представлен в R2020a
