NA-MAAB - a, b
JMAAB - a, b
Все

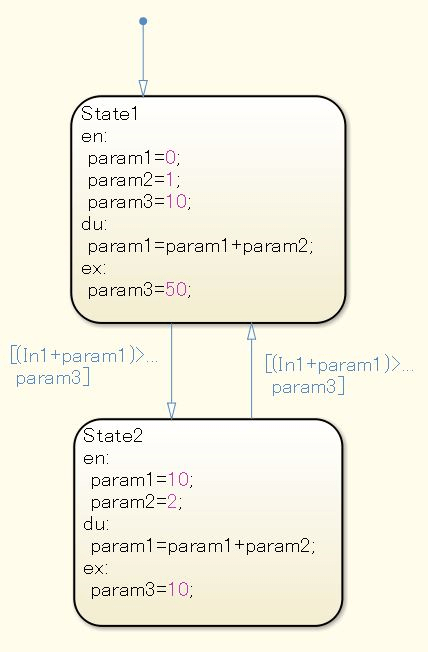

Виды действий основного состояния указываются в следующем порядке:
entry (en)
during (du)
exit (ex)
Неприменимо

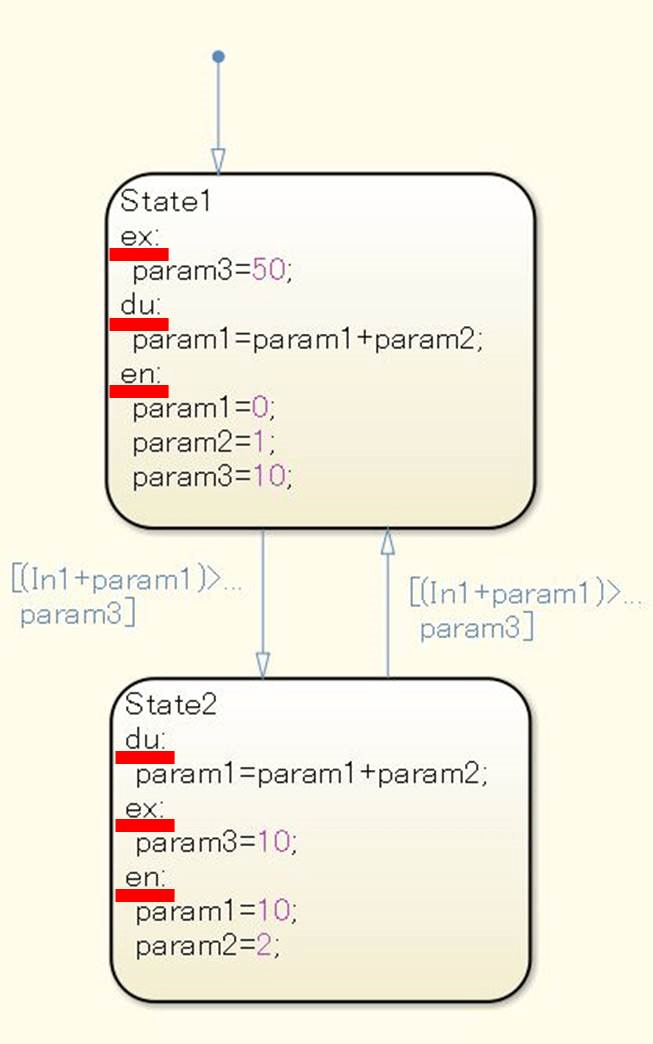

Типы действий находятся в неупорядоченном состоянии.

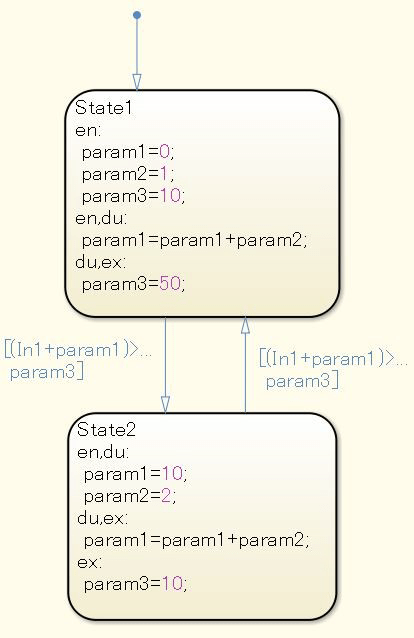

Комбинированные виды действий по состоянию указываются в следующем порядке:
entry (en)
during (du)
exit (ex)
Неприменимо

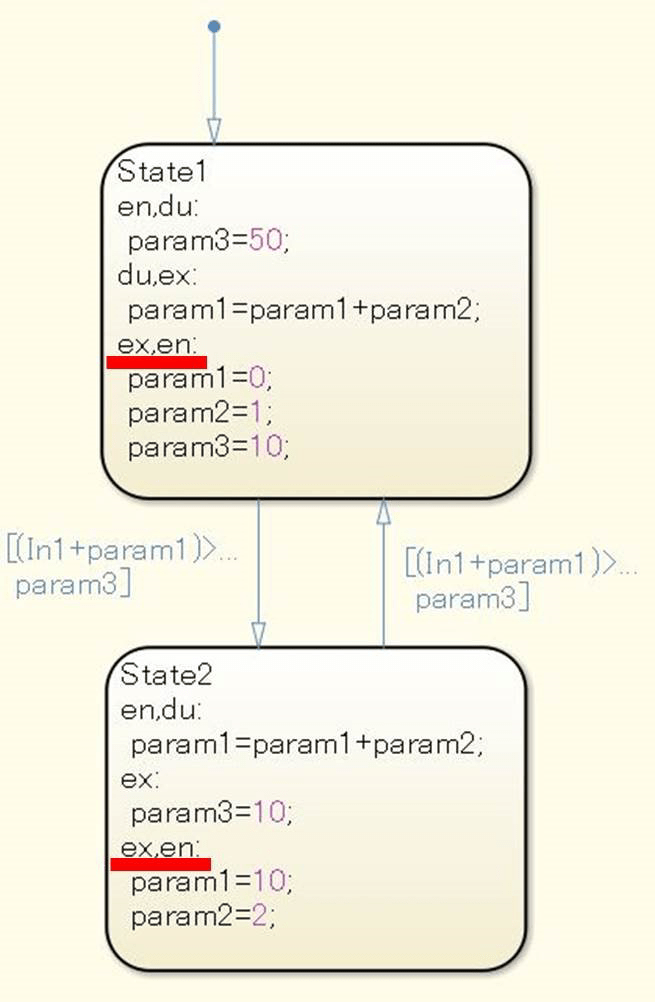

Типы действий находятся в неупорядоченном состоянии
Субидентификатор a:
Согласованное моделирование улучшает удобочитаемость и ремонтопригодность.
Проверка модуля Model Advisor: Проверка порядка типов действий состояния (Simulink Check)
R2020a
Руководство JMAAB jc_0733, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Штаты (Stateflow)
Ввод диаграммы (поток состояний)
Во время действий (поток состояний)
Выход из состояния (Stateflow)
