На этом графике столбцов отображаются:

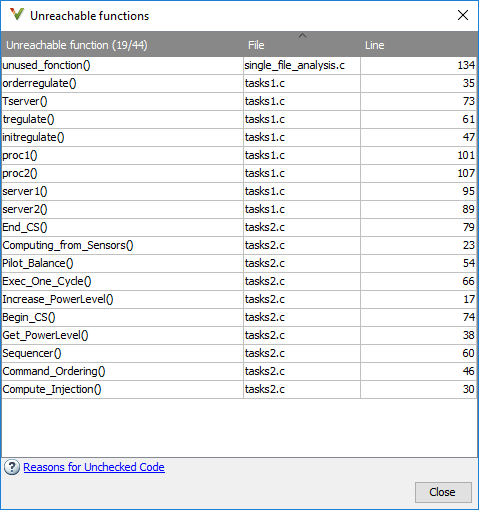

Щелкните график столбцов, чтобы открыть окно Недостижимые функции.

Это окно содержит:

Низкая переадресация может указывать на раннюю красную проверку или отсутствие вызова функции. Рассмотрим следующий код:

void coverage_eg(void)
{
  int x;

  x = 1 / x;
  x = x + 1;
  propagate();
}

Поскольку программное обеспечение отображает только одну из пяти проверок операций для кода, процент охваченных элементарных операций составляет 1/5 или 20%. Программное обеспечение не учитывает проверки внутри недостижимой функции propagate(). Дополнительные сведения см. в разделе Причины снятия флажка с кода.

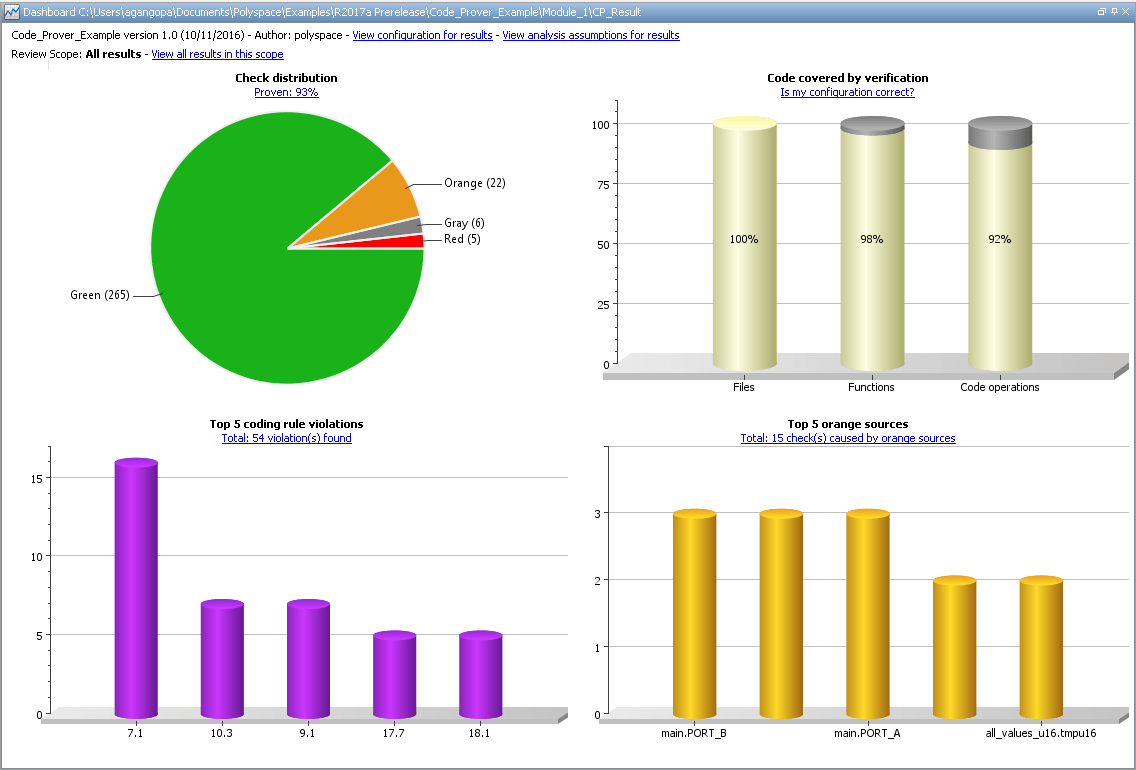

На этой круговой диаграмме отображается количество проверок каждого цвета. Описание цветов проверки см. в разделах Результат проверки кода и Цвета исходного кода.

С помощью этой круговой диаграммы можно получить оценку:

Оранжевый источник - это переменная или функция, которая приводит к проверке оранжевого. В этом графе отображаются пять оранжевых источников, влияющих на наибольшее количество проверок.

Источник оранжевого цвета может вызвать несколько проверок оранжевого цвета в средстве проверки кода. При щелчке оранжевого источника на этом графике на панели Список результатов (Results List) отображаются только оранжевые чеки, поступающие из этого источника.

Например, в этом коде неизвестное значение input может вызвать переполнение и деление на ноль. Переменная input оранжевый источник, который вызывает две оранжевые проверки.

void func (int input) {
int val1;
double val2;
val1 = input++;
val2 = 1.0/input;
}

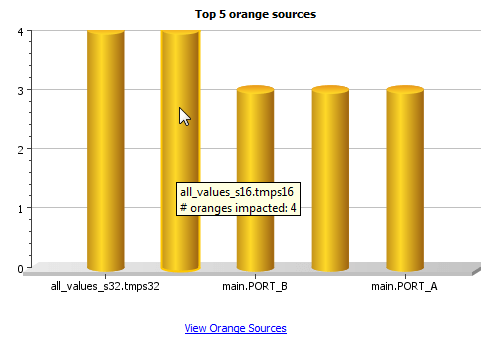

Каждый столбец представляет оранжевый источник. Столбцы расположены в порядке количества затронутых проверок. Высота столбца указывает количество проверок, на которые влияет соответствующий оранжевый источник. Поместите курсор на столбец, чтобы открыть подсказку с именем источника и количеством проверок, на которые влияет источник.

С помощью этой диаграммы можно:

В этом графе отображаются пять наиболее нарушенных правил кодирования. Каждый столбец представляет правило кодирования и индексируется по номеру правила. Высота столбца указывает количество нарушений правила кодирования, представленного этим столбцом.
