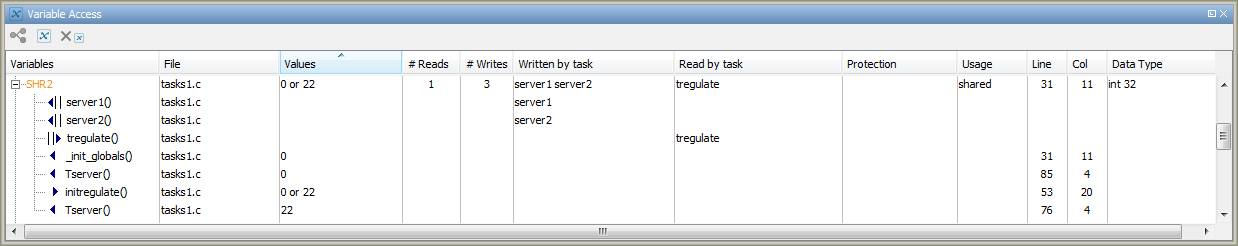

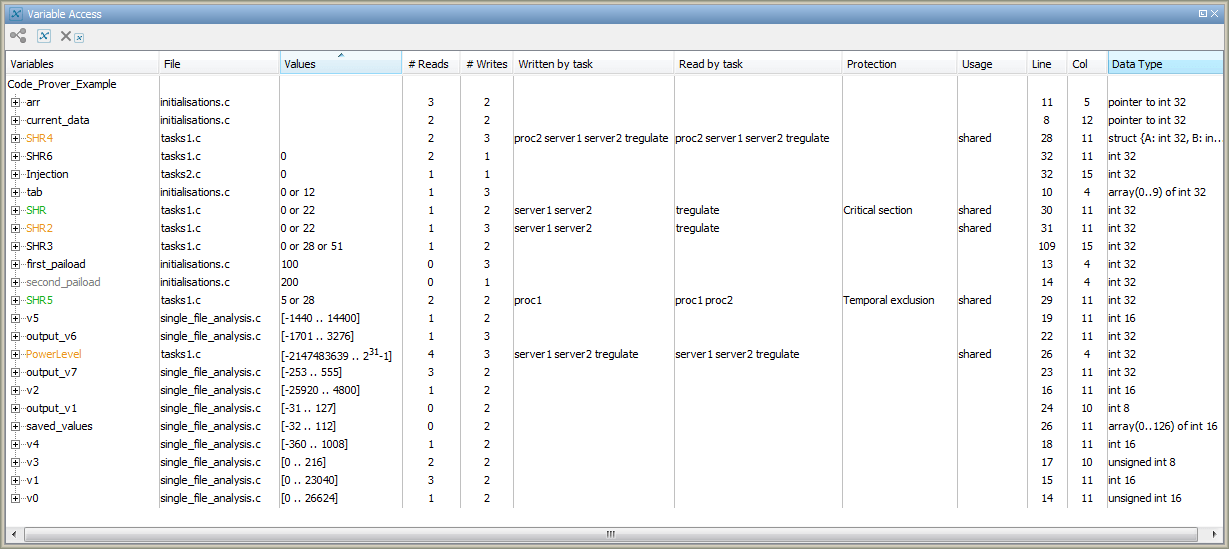

Просмотр операций доступа к глобальной переменной в графическом формате с помощью панели «Доступ к переменной». Выберите глобальную переменную и нажмите кнопку.

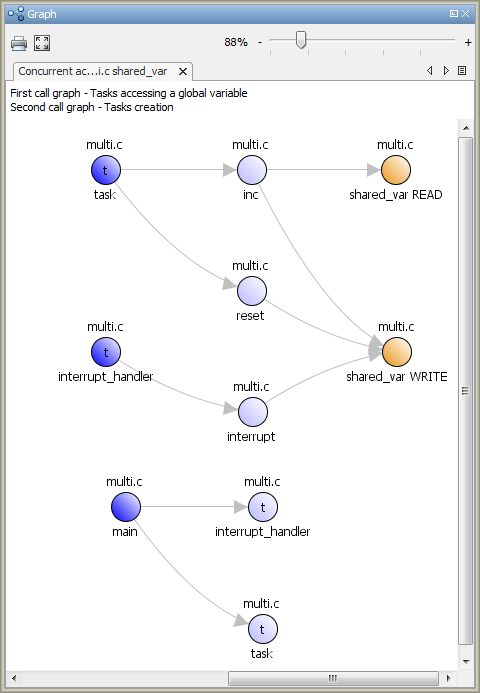

Вот пример графа доступа:

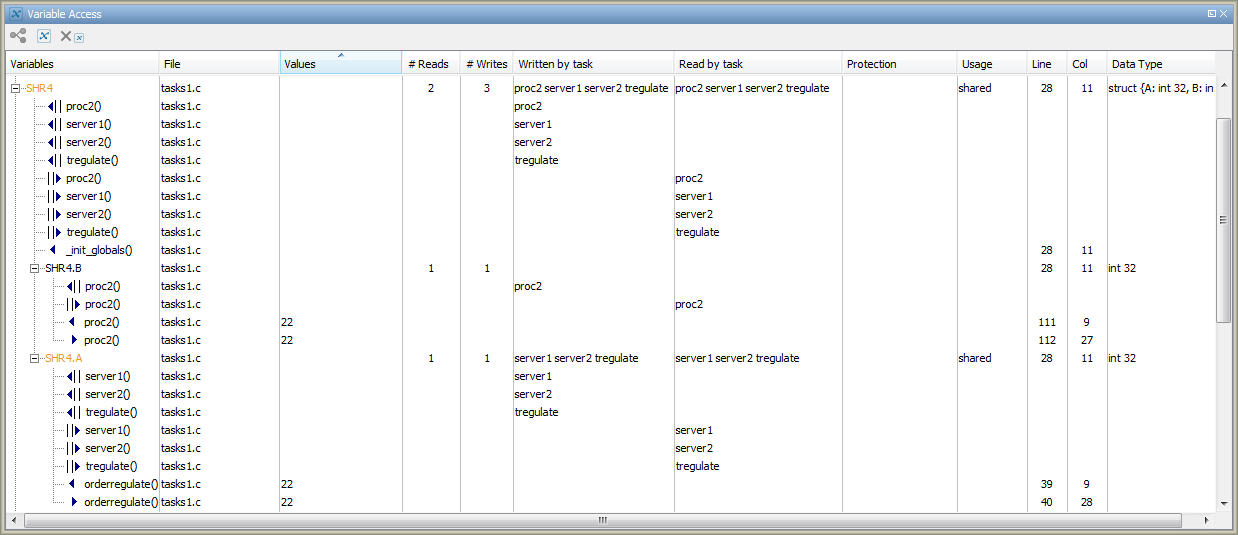

Для структурированных переменных просмотрите отдельные поля на панели «Доступ к переменной». Например, для структуры, SHR4, на панели отображаются поля, SHR4.A и SHR4.Bи функции, выполняющие доступ для чтения/записи по ним.

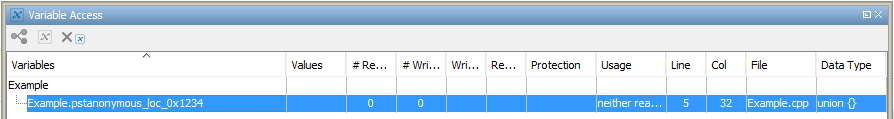

Можно просматривать операции с анонимными переменными. Например, рассмотрим эту строку кода, которая объявляет безымянное объединение с переменной по абсолютному адресу:

union {char, c; int i; } @0x1234;

Просмотр операций доступа к глобальным переменным, выполняемых косвенно через глобальные указатели.

Если доступ для чтения/записи по переменной выполняется через глобальные указатели, то доступ помечается как (чтение) или (запись). Доступ через локальные указатели отображается как и любой другой прямой доступ.

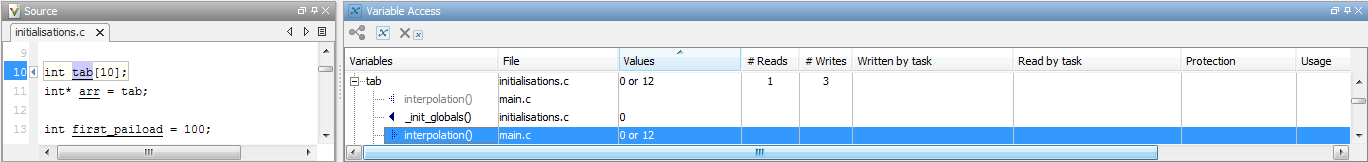

Например, в файле initialisations.c, переменная, arr, объявляется как указатель на массив, tab.

В файле main.c, tab считывается в функции, interpolation(), через переменную глобального указателя, arr. Эта операция отображается на панели «Доступ к переменной» значком.

Во время динамического выделения памяти память выделяется непосредственно указателю. Поскольку столбец Values заполнен только для переменных, не являющихся указателями, этот столбец нельзя использовать для поиска значений, хранящихся в динамически выделенной памяти. Используйте панель «Доступ к переменным», чтобы перейти к различиям указателя на панели «Источник». Используйте всплывающие подсказки на этой панели, чтобы найти значения после каждой отмены привязки указателя.

Настройте панель «Доступ к переменной» для отображения только общих переменных. На панели инструментов панели «Доступ к переменным» нажмите кнопку «Не общие переменные», чтобы показать или скрыть не общие переменные.

Чтобы скрыть доступ для чтения/записи в недостижимом коде, нажмите кнопку фильтра.

Невозможно увидеть операцию адресации для глобальной переменной или объекта (в C++) как операцию чтения/записи на панели «Доступ к переменной». Например, рассмотрим следующий код C++:

class C0
{
public:
  C0() {}
  int get_flag()
  {
    volatile int rd;
    return rd;
  }
  ~C0() {}
private:
  int a;                /* Never read/written */
};

C0 c0;                  /* c0 is unreachable */

int main()
{
  if (c0.get_flag())    /* Uses address of the method */
    {
      int *ptr = take_addr_of_x();
      return 1;
    }
  else
    return 0;
}

Вызов метода не отображается c0.get_flag() на панели «Доступ к переменной», так как вызов является операцией адресации для метода, принадлежащего объекту c0.
