Создайте локальную рабочую папку, например: c:\ex_2ndOrder_filter.

Изменение на docroot\toolbox\fixpoint\examples папка. В командной строке MATLAB введите:

cd(fullfile(docroot, 'toolbox', 'fixpoint', 'examples'))

Копировать ex_2ndOrder_filter.m и ex_2ndOrder_filter_test.m в локальную рабочую папку.

 Функция ex_2ndOrder_filter

function y = ex_2ndOrder_filter(x) %#codegen
  persistent z
  if isempty(z)
      z = zeros(2,1);
  end
  % [b,a] = butter(2, 0.25)
  b = [0.0976310729378175,  0.195262145875635,  0.0976310729378175];
  a = [1, -0.942809041582063,  0.3333333333333333];


  y = zeros(size(x));
  for i = 1:length(x)
      y(i) = b(1)*x(i) + z(1);
      z(1) = b(2)*x(i) + z(2) - a(2) * y(i);
      z(2) = b(3)*x(i)        - a(3) * y(i);
  end
end

 Сценарий ex_2ndOrder_filter_test

% ex_2ndOrder_filter_test
%
% Define representative inputs
N = 256;                   % Number of points
t = linspace(0,1,N);       % Time vector from 0 to 1 second
f1 = N/2;                  % Target frequency of chirp set to Nyquist
x_chirp = sin(pi*f1*t.^2); % Linear chirp from 0 to Fs/2 Hz in 1 second
x_step = ones(1,N);        % Step
x_impulse = zeros(1,N);    % Impulse
x_impulse(1) = 1;

% Run the function under test
x = [x_chirp;x_step;x_impulse];
y = zeros(size(x));
for i = 1:size(x,1)
  y(i,:) = ex_2ndOrder_filter(x(i,:));
end

% Plot the results
titles = {'Chirp','Step','Impulse'}
clf
for i = 1:size(x,1)
  subplot(size(x,1),1,i)
  plot(t,x(i,:),t,y(i,:))
  title(titles{i})
  legend('Input','Output')
end
xlabel('Time (s)')
figure(gcf)

disp('Test complete.')

Перейдите к рабочей папке, содержащей файл для этого примера.

На вкладке Приложения MATLAB Toolstrip в разделе Создание кода щелкните значок приложения.

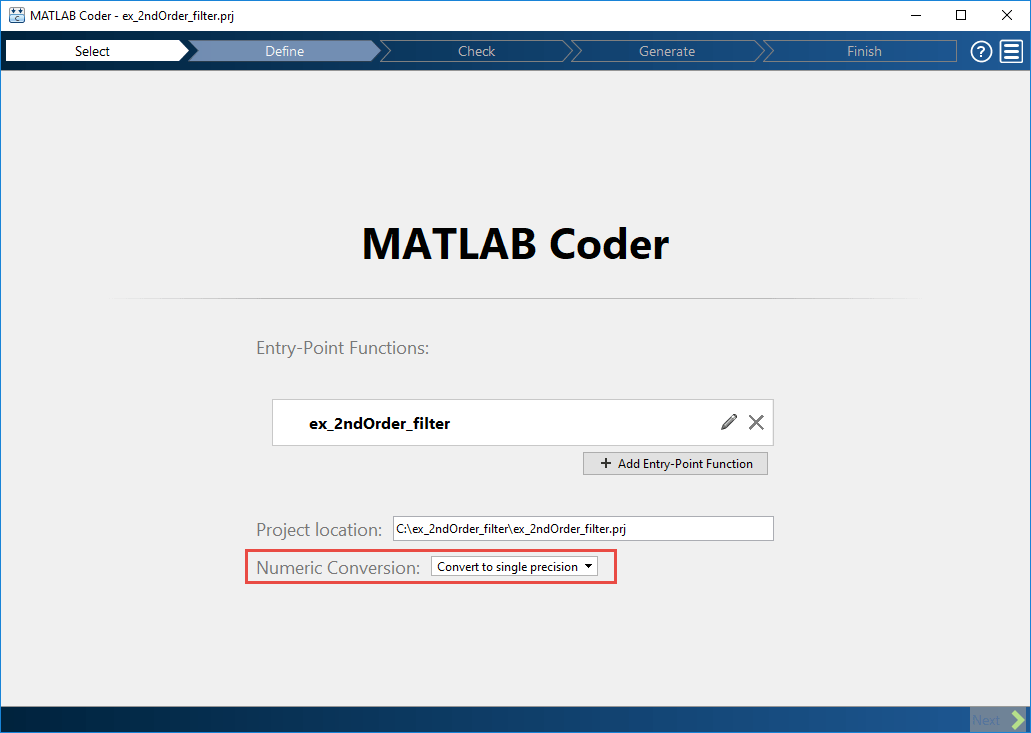

Задать числовое преобразование в Convert to single precision.

Нажмите кнопку Далее (Next), чтобы перейти к шагу Определить типы ввода (Define Input Types).

Экраны приложений ex_2ndOrder_filter.m для нарушений кода и проблем готовности к созданию кода. Приложение не находит проблем в ex_2ndOrder_filter.m.

На странице Определить типы ввода (Define Input Types), чтобы добавить ex_2ndOrder_filter_test в качестве тестового файла перейдите к ex_2ndOrder_filter_test. Щелкните Открыть (Open).

Щелкните Автоопределить типы ввода (Autodefine Input Types).

Тестовый файл запускается и отображает выходные данные фильтра для каждого из входных сигналов. Приложение определяет, что тип ввода x является double(1x256).

Нажмите кнопку Далее, чтобы перейти к шагу Проверка ошибок времени выполнения.

На странице Проверка ошибок времени выполнения приложение заполняет поле тестового файла ex_2ndOrder_filter_test, тестовый файл, который использовался для определения типов ввода.

Щелкните Проверить наличие проблем.

Приложение генерирует функцию MEX с одной точностью из ex_2ndOrder_filter. Он запускает тестовый файл ex_2ndOrder_filter_test замена вызовов ex_2ndOrder_filter с вызовами сгенерированной функции MEX. Если приложение находит проблемы, оно выдает предупреждения и сообщения об ошибках. Щелкните сообщение, чтобы выделить проблемный код в окне, в котором можно изменить код. В этом примере приложение не обнаруживает проблем.

Нажмите кнопку Далее, чтобы перейти на страницу Создание кода.

В диалоговом окне «Создание» задайте для параметра «Тип построения» значение Static Library.

Установите для языка значение C.

Для других параметров используйте значения по умолчанию.

Чтобы создать код, нажмите кнопку «Создать».

MATLAB Coder строит проект и создает статическую библиотеку C и вспомогательные файлы во вложенной папке по умолчанию, codegen/lib/ex_2ndOrder_filter.
