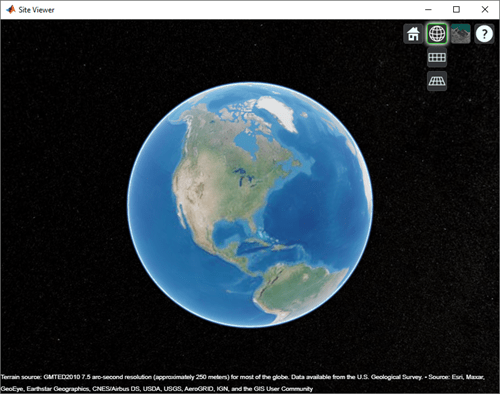

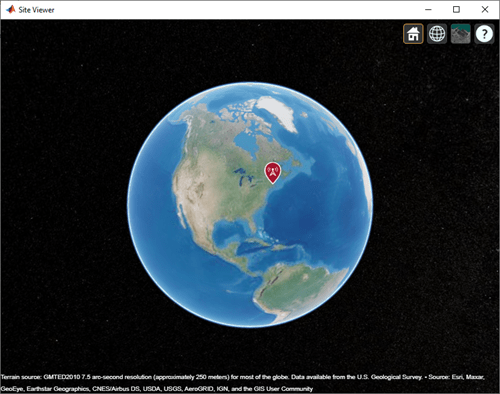

Станции передатчика и приемника для визуализации распространения радиочастоты включают в себя отображение карты, называемое Site Viewer. Кнопку «Главная» можно использовать для просмотра исходного расположения по умолчанию для средства просмотра сайтов.
Средство просмотра сайтов включает панорамирование на холсте, зумирование и поворот.
Site Viewer является 3-D отображением карты и требует аппаратной графической поддержки для WebGL™.
Открытие средства просмотра сайтов с помощью siteviewer(Панель инструментов антенны) позволяет настраивать базовую карту, рельеф местности и здания.
Средство выбора размеров предлагает три варианта: 3-D, 2-D и Columbus View.
3-D Вид (View) - обеспечивает гладкий глобус. Это представление по умолчанию.
2-D View - предоставляет плоскую карту в проекции Меркатора.
Columbus View - предоставляет плоскую карту в проекции Меркатора, которая позволяет наклонять и вращать.
Базовые карты - это базовые карты, используемые в Site Viewer.

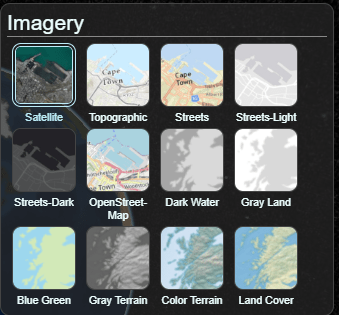

Можно выбрать базовые карты с помощью селектора базовых карт. Необходимо активное подключение к Интернету для всех базовых карт, кроме Dark Water. Доступны следующие опции:
Satellite
Topographic
Streets
Streets-Light
Streets-Dark
OpenStreetMap
Dark Water
Gray Land
Blue Green
Gray Terrain
Color Terrain
Land Cover
По умолчанию средство просмотра сайтов использует Satellites. Необходимо активное подключение к Интернету для всех базовых карт, кроме Dark Water.
Использовать Satellites для получения высококачественных спутниковых изображений. Использовать Streets, или OpenStreetMap для изображения дорог, этикеток и политических границ.
Используйте естественные базовые карты земли MathWorks ® для низкого разрешения, но дополнительные элементы управления и параметры цветовой схемы в базовых картах.
Basemaps
| Двухтонные базовые карты | Описание | Баземапы естественной Земли | Описание |
|---|---|---|---|
 |

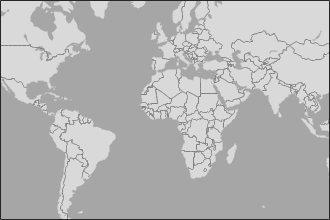

Земельные участки: светло-умеренный серый Океан и акватория: темно-серый Это карта по умолчанию. |  |

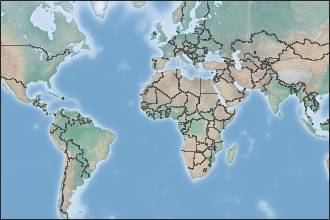

Затененный рельеф в сочетании с пользовательскими цветами возвышения, основанными на климате - влажные низины зеленые и засушливые низменности коричневые. |
 |

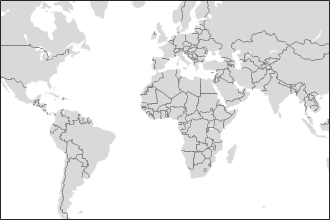

Земельные участки: светло-умеренная серая земля Океан и акватория: белый |  |

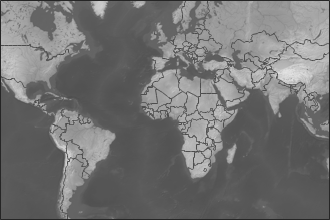

Всемирная местность изображена монохроматически в оттенках серого, сочетая затененный рельеф, который подчеркивает как высокие горы, так и микроместность, обнаруженную в низинах. |
 |

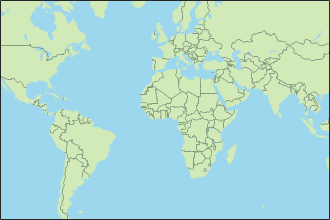

Земельные участки: светло-зеленый Океан и акватория: светло-синий |  |

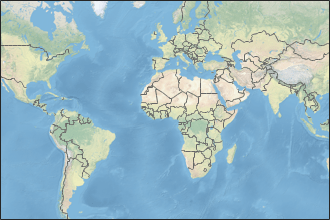

Спутниковые данные о почвенном покрове и затененный рельеф представлены в виде легкой естественной палитры, пригодной для составления тематических и справочных карт (включая рельеф дна океана). |
Выравнивание границ и меток областей является представлением функции, предоставляемой поставщиками данных, и не подразумевает одобрения MathWorks ®.

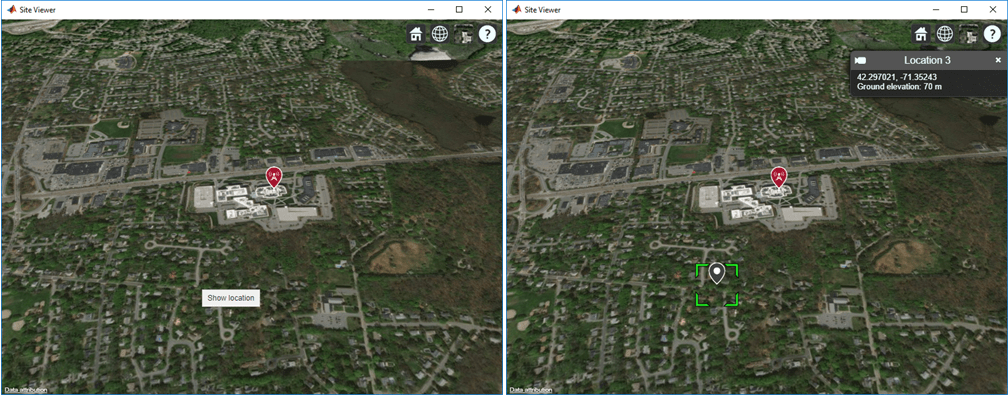

Используйте Site Viewer для просмотра координат широты и долготы любого местоположения. Для просмотра широты и долготы щелкните правой кнопкой мыши карту и выберите «Показать местоположение».

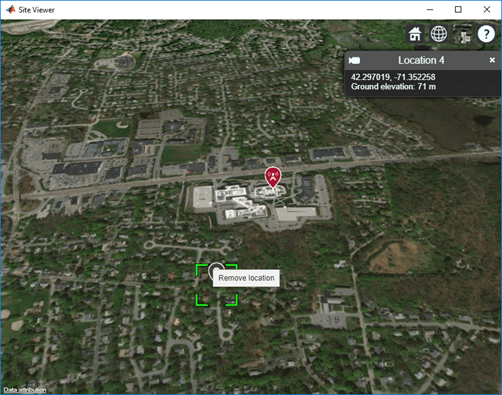

Чтобы удалить расположение, щелкните его правой кнопкой мыши и выберите «Удалить расположение».
Ландшафт
Для доступа к местности по умолчанию требуется подключение к Интернету. Если подключение к Интернету отсутствует, средство просмотра сайтов автоматически использует 'none' в свойстве Terrain.
Пользовательские DTED-файлы рельефа для использования с addCustomTerrain (Antenna Toolbox) должен быть получен вне MATLAB ®, например, с помощью USGS EarthExplorer.
При использовании пользовательского рельефа анализ ограничивается областью рельефа. Например, ошибка возникает при попытке показать txsite или rxsite за пределами региона.
Здания
Файлы OpenStreetMap, полученные из https://www.openstreetmap.org, представляют данные карты, полученные из толпы, и полнота и точность данных зданий может варьироваться в зависимости от местоположения карты.
При загрузке данных из https://www.openstreetmap.org выберите область экспорта, превышающую требуемую площадь, чтобы обеспечить полный захват всех ожидаемых элементов здания. Элементы здания на кромке выбранной области экспорта могут отсутствовать.
Геометрия и особенности здания интерпретируются из файла в соответствии с рекомендациями OpenStreetMap для 3-D зданий.
