Для управления визуализацией графиков отклика временной и частотной областей можно задать следующие параметры:
Настройки панели инструментов - применяются ко всем графикам ответов Toolbox™ системы управления.
Настройки приложения - применить к текущему сеансу приложения.
Свойства графика - применяются к отдельным графикам ответов.

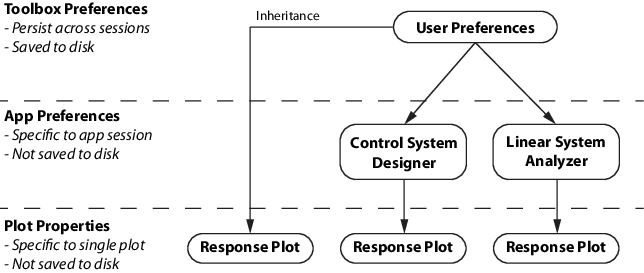

Хотя свойства графика можно задать на любом графике ответа, можно использовать Редактор настроек панели инструментов для задания свойств любого создаваемого графика ответа. На этом рисунке показана иерархия наследования от предпочтения панели инструментов к свойствам печати.
Для редактирования:
Настройки панели инструментов:
В Linear System Analyzer выберите «Файл» > «Настройки панели инструментов»
В командной строке MATLAB ® введите:
ctrlpref
Предпочтения приложения:
В меню «Анализатор линейной системы» выберите «Редактирование» > «Настройки анализатора линейной системы».
В Конструкторе систем управления на вкладке Система управления щелкните Настройки.
Свойства графика - на любом графике ответа панели инструментов системы управления используйте одно из следующих действий.
Дважды щелкните на области печати.
Щелкните правой кнопкой мыши на области печати и выберите «Свойства».
