В этом примере показано, как выбрать отдельные модели или наборы моделей из массива модели с помощью индексирования массива.
Загрузить массив передаточных функций m2d в рабочую область MATLAB ®.
load LTIexamples m2d
(Необязательно) Постройте график ответа на шаг m2d.
step(m2d)

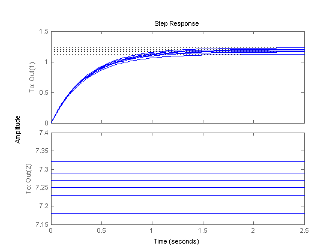

Ответ на шаг показывает, что m2d содержит шесть моделей с одним входом и двумя выходами. step команда выводит на печать все модели в массиве на одном графике.
(Необязательно) Изучить размеры m2d.
arraydim = size(m2d)
Эта команда дает результат:
arraydim =
2 1 2 3Первые записи arraydim, 2 и 1, показать, что m2d представляет собой массив функций передачи с двумя выходами и одним входом.
Остальные записи в arraydim задать размеры массива m2d, 2 на 3.
В общем случае размеры массива модели равны [Ny,Nu,S1,...,Sk]. Ny и Nu - количество выходов и входов каждой модели в массиве. S1,...,Sk - размеры массива. Таким образом, Si - количество моделей вдоль i-го размера массива.
Выберите функцию переноса во второй строке, первом столбце m2d.
Для этого используйте индексирование массива MATLAB.
sys = m2d(:,:,2,1)
Совет
Можно также получить доступ к моделям, используя привязку размеров массива к одному индексу. Например,
sys = m2d(:,:,4)
m2d(:,:,2,1).Выберите массив подсистем от первого входа до первого выхода каждой модели в m2d.
m11 = m2d(1,1,:,:)
(Необязательно) Постройте график ответа на шаг m11.
step(m11)

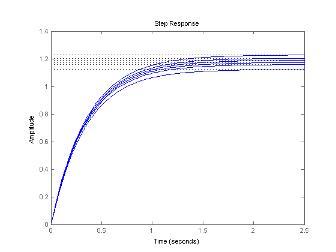

Ответ на шаг показывает, что m11 представляет собой массив из шести моделей с одним входом и одним выходом (SISO).
Примечание
Для моделей данных частотного отклика (FRD) за индексами массива может следовать ключевое слово 'frequency' и некоторое выражение, выбирающее подмножество частотных точек, как в:
sys(outputs,inputs,n1,...,nk,'frequency',SelectedFreqs)
