Вывод одной выборки в несколько аналоговых каналов устройства сбора данных
Инструментарий сбора данных
Блок аналогового выхода (Single Sample) открывает, инициализирует, конфигурирует и управляет устройством сбора аналоговых данных. Открытие, инициализация и настройка устройства происходят один раз в начале выполнения модели. Блок выводит один образец каждый временной шаг, синхронно с аппаратным обеспечением, во время выполнения модели.
Блок имеет один или несколько входных портов, в зависимости от опции, выбранной в диалоговом окне. Он не имеет выходных портов. Допустимый тип данных сигнала на входном порту - двойной.

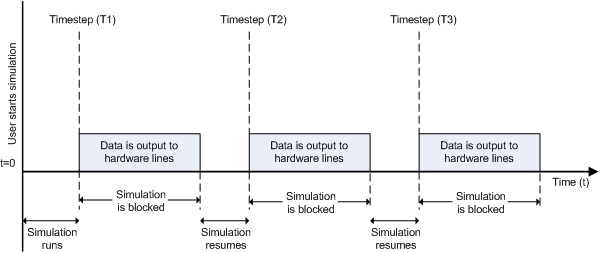

Блок аналогового выхода (Single Sample) наследует время выборки от управляющего блока, подключенного к входному порту. Аналоговый выход выполняется синхронно, согласно следующей схеме.
На первом этапе времени (T1) данные выводятся в выбранные аппаратные каналы. Моделирование не продолжается до тех пор, пока данные не будут выведены во все каналы.
Примечания
Для использования этого блока необходимо ПО Data Acquisition Toolbox™ и Simulink ®.
Блок аналогового выхода (Single Sample) можно использовать только с устройствами, поддерживающими выход одного образца. Для передачи данных с помощью устройств, которые не поддерживают получение одного образца (например, устройств, предназначенных для звука и вибрации), используйте блок аналогового выхода.
Некоторые устройства не поддерживаются блоками Simulink в панели инструментов сбора данных. Сведения о том, поддерживает ли устройство Simulink, см. в разделе Поддерживаемое оборудование.
Этот блок поддерживает использование режима Simulink Accelerator™, но не Rapid Accelerator или создание кода.
Блок поддерживает использование ссылок на модели, так что модель может включать другие модели Simulink в качестве модульных компонентов.
Дополнительные сведения об этих функциях см. в документации Simulink.
