Создать dlhdl.ProcessorConfig объект.

hPC = dlhdl.ProcessorConfig;

Настройте траекторию движения инструмента к инструменту проектирования. Например, чтобы настроить путь к инструменту проектирования Vivado ®, введите:

hdlsetuptoolpath('ToolName', 'Xilinx Vivado', 'ToolPath', 'C:\Xilinx\Vivado\2019.2\bin\vivado.bat');

Создайте пользовательский битовый поток.

dlhdl.buildProcessor(hPC);

После завершения формирования битового потока можно найти файл битового потока в cwd\dlhdl_prj\vivado_ip_prj\vivado_prj.runs\impl_1, где cwd является текущим рабочим каталогом. Имя файла битового потока: system_top_wrapper.bit. Связанное system_top_wrapper.mat находится на верхнем уровне cwd.

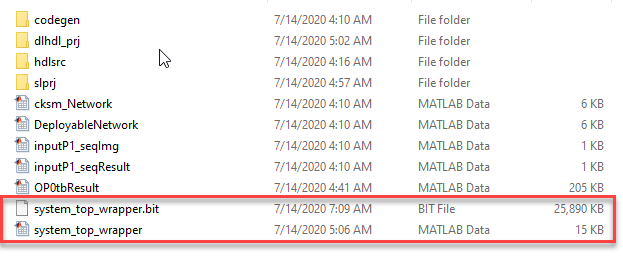

Для использования сгенерированного битового потока для поддерживаемых плат Xilinx ® необходимо скопировать system_top_wrapper.bit и system_top_wrapper.mat файлы в ту же папку.

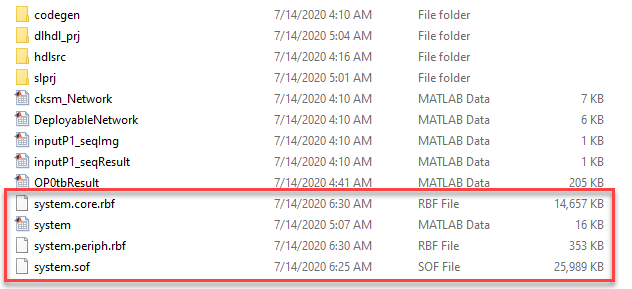

Чтобы использовать сгенерированный битовый поток для поддерживаемых плат Intel ®, необходимо скопировать system_core.rbf, system.mat, system_periph.rbf, и system.sof файлы в ту же папку.

Развертывание пользовательского битового потока и сети глубокого обучения на целевом устройстве.

hTarget = dlhdl.Target('Xilinx');
snet = alexnet;
hW = dlhdl.Workflow('Network',snet,'Bitstream','system_top_wrapper.bit','Target',hTarget);
% If your custom bitstream files are in a different folder, use:
% hW = dlhdl.Workflow('Network',snet,'Bitstream',...
% 'C:\yourfolder\system_top_wrapper.bit','Target',hTarget);
hW.compile;
hW.deploy;
