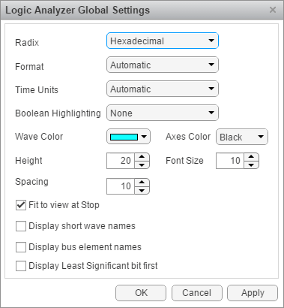

Откройте логический анализатор и выберите Параметры на панели инструментов. Откроется диалоговое окно глобальных параметров. Любая измененная настройка для отдельного сигнала заменяет глобальную настройку. Логический анализатор сохраняет любые изменения настроек в модели (Simulink ®) или системной object™ (MATLAB ®).
Установите на дисплее Radix сигналов одно из следующих значений:
Hexadecimal - Отображает значения в виде символов от нуля до девяти и от A до F
Octal - Отображает значения в виде чисел от нуля до семи
Binary - Отображение значений в виде нулей и единиц
Signed decimal - Отображает целочисленное значение со знаком
Unsigned decimal - Отображает сохраненное целое значение
Установите формат отображения как один из следующих:
Automatic - Отображает сигналы с плавающей запятой в Analog формат и целочисленные и фиксированные сигналы в Digital формат. Логические сигналы отображаются в виде нуля или единицы.
Analog - Отображение значений в виде аналогового графика
Digital - Отображает значения в виде цифровых переходов
Установите для отображения Единицы времени одно из следующих значений:
Automatic - использует шкалу времени, соответствующую диапазону времени, показанному на текущем графике;
seconds
milliseconds
microseconds
nanoseconds
picoseconds
femtoseconds
Установите логическое выделение в одно из следующих значений:
None

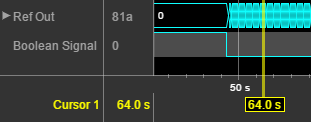

Rows - добавляет выделенный фон для всей строки логического сигнала.

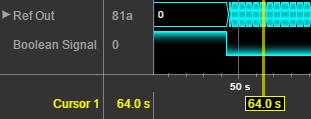

Выберите Подсветить логические значения, чтобы добавить подсветку к логическим сигналам.
Gradient- Добавляет цветовую подсветку к логическим сигналам на основе значения. Если значение сигнала равно true, подсветка замирает ниже. Если значение сигнала равно falseсигнал замирает выше. С помощью этой опции можно визуально вывести значение сигнала.

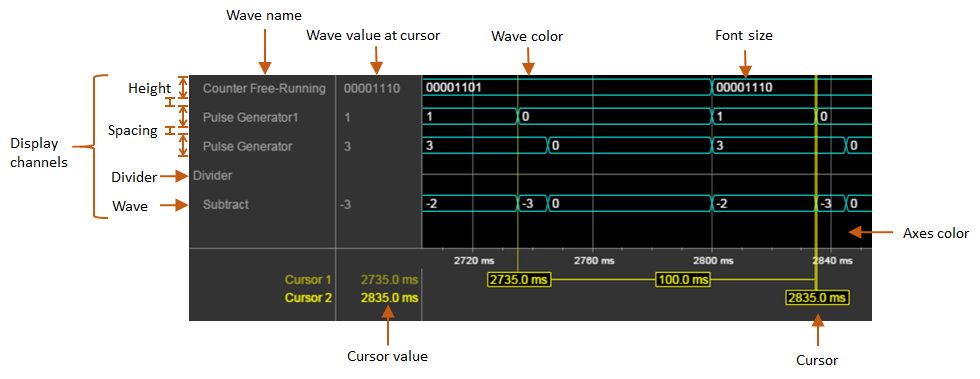

Просмотрите рисунок, чтобы получить объяснение глобальных настроек: Wave Color, Axes Color, Height, Font Size, и Spacing. Font Size применяется только к тексту в осях.
По умолчанию при прекращении моделирования логический анализатор отображает все данные за время моделирования на одном экране. Если такое поведение не требуется, снимите флажок «Вписать» для просмотра при остановке. Эта опция отключена на длительное время моделирования.
Чтобы отобразить короткие имена волн без информации о пути, выберите Показать короткие имена волн.
Можно развернуть сигналы с фиксированной точкой и целочисленные сигналы и просмотреть отдельные биты. Опция Display Lest значащий бит first позволяет изменить порядок отображаемых битов.
При потоковой передаче зарегистрированных сигналов шины в Logic Analyzer можно отобразить имена сигналов внутри шины с помощью опции Display bus element names. Для отображения имен элементов шины:
Добавьте сигнал шины для регистрации.
В настройках логического анализатора установите флажок Отображать имена элементов шины.
Запустите моделирование.
При развертывании сигналов шины отображаются имена сигналов шины.
Некоторые особые ситуации:
Если у сигнала нет имени, логический анализатор отображает вместо него имя блока.
Если шина является объектом шины, логический анализатор отображает имена элементов шины, указанные в редакторе объектов шины.
Если один из элементов шины содержит массив, каждый элемент массива добавляется с индексом элемента.
Если элемент шины содержит массив с комплексными элементами, вещественные и комплексные значения (i) разделены.
Сигналы шины, проходящие через блок усиления, маркируются Gain(1), Gain(2),...Gain(n).
Если шина содержит массив шин, Logic Analyzer добавляет к имени элемента индекс массива шин.
