При обработке на основе проб процесс блокирует сигналы по одной выборке за раз. Каждый элемент входного сигнала представляет одну выборку в отдельном канале. Например, с точки зрения обработки на основе выборки следующая матрица 3 на 2 содержит первую выборку в каждом из шести независимых каналов.
При настройке блока для выполнения обработки на основе выборки блок интерпретирует скалярный вход как одноканальный сигнал. Аналогично, блок интерпретирует матрицу M-на-N как многоканальный сигнал с M * N независимыми каналами. Например, при обработке на основе выборок блоки интерпретируют следующую последовательность матриц 3 на 2 как шестиканальный сигнал.
Для получения дополнительной информации о последних изменениях обработки на основе кадров см. раздел Изменения обработки на основе кадров в примечаниях к выпуску DSP System Toolbox™.
Многоканальные сигналы, представленные матрицами в среде Simulink ®, часто используются в моделях обработки сигналов для обеспечения эффективности и компактности. Хотя большинство блоков обработки сигналов могут обрабатывать многоканальные сигналы, может потребоваться доступ только к одному каналу или к определенному диапазону выборок в многоканальном сигнале. Доступ к отдельным каналам многоканального сигнала можно получить с помощью блоков в библиотеке индексирования. Эта библиотека включает блоки селектора, подматрицы, селектора переменных, селектора мультипорта и подматрицы.
Многоканальный сигнал можно разделить на одноканальные сигналы с помощью блока выбора мультипорта. Этот блок позволяет выбирать определенные строки и/или столбцы и распространять выбор на выбранный выходной порт. В этом примере трехканальный сигнал размера 3около-1 деконструируют в три независимых сигнала периода 1 секунды выборки.

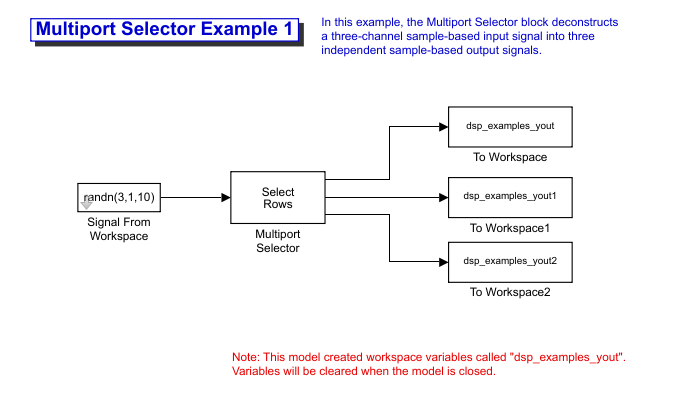

Откройте модель Multiport Selector Example 1 путем ввода ex_splitmltichsbsigsind в командной строке MATLAB ®.
Дважды щелкните блок «Сигнал из рабочего пространства» и задайте параметры блока следующим образом:
Сигнал = randn(3,1,10)
Время выборки = 1
Выборки на кадр = 1
На основе этих параметров блок «Сигнал из рабочего пространства» выдает трехканальный сигнал с периодом выборки 1 секунду.
Сохраните эти параметры и закройте диалоговое окно, нажав кнопку ОК.
Дважды щелкните на блоке выбора нескольких портов. Задайте параметры блока следующим образом и нажмите кнопку ОК:
Выбрать = Rows
Индексы для вывода = {1,2,3}
На основе этих параметров блок селектора мультипорта извлекает строки входных данных. Установка параметра Indices to output определяет, что строка 1 входного сигнала должна воспроизводиться на выходе 1, строка 2 входного сигнала должна воспроизводиться на выходе 2, а строка 3 входного сигнала должна воспроизводиться на выходе 3.
Запустите модель.
В командной строке MATLAB введите dsp_examples_yout.
Ниже приведена часть информации, отображаемой в командной строке MATLAB. Поскольку входной сигнал является случайным, выходной сигнал может отличаться от выходного сигнала, показанного здесь.
dsp_examples_yout(:,:,1) = -0.1199 dsp_examples_yout(:,:,2) = -0.5955 dsp_examples_yout(:,:,3) = -0.0793
Этот сигнал является первой строкой входного сигнала блока селектора мультипорта. Можно просмотреть две другие входные строки, введя dsp_examples_yout1 и dsp_examples_yout2соответственно.
Теперь вы успешно создали три одноканальных сигнала из многоканального сигнала с помощью блока выбора мультипорта.
Многоканальные сигналы, представленные матрицами в среде Simulink, часто используются в моделях обработки сигналов для эффективности и компактности. Хотя большинство блоков обработки сигналов могут обрабатывать многоканальные сигналы, может потребоваться доступ только к одному каналу или к определенному диапазону выборок в многоканальном сигнале. Доступ к отдельным каналам многоканального сигнала можно получить с помощью блоков в библиотеке индексирования. Эта библиотека включает блоки селектора, подматрицы, селектора переменных, селектора мультипорта и подматрицы.
Многоканальный сигнал можно разделить на другие многоканальные сигналы с помощью блока Submatrix. Подматричный блок является наиболее универсальным из блоков в библиотеке индексирования, поскольку он допускает произвольный выбор каналов. Поэтому можно извлечь часть многоканального сигнала. В этом примере шестиканальный сигнал извлекается из 35-канального сигнала (матрица размером 5 на 7). Каждый канал содержит один образец.

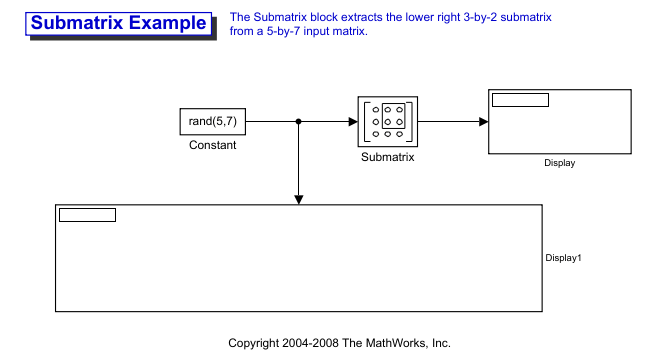

Откройте модель примера подматрицы, введя ex_splitmltichsbsigsev в командной строке MATLAB.
Дважды щелкните блок «Константа» и задайте параметры блока следующим образом:
Постоянное значение = rand(5,7)
Интерпретировать векторные параметры как 1-D = Снять этот флажок
Время выборки = 1
На основе этих параметров блок Константа выдает сигнал с постоянным значением.
Сохраните эти параметры и закройте диалоговое окно, нажав кнопку ОК.
Дважды щелкните по блоку «Подматрица». Задайте параметры блока следующим образом и нажмите кнопку ОК:
Диапазон строк = Range of rows
Начальная строка = Index
Индекс начальной строки = 3
Конечная строка = Last
Диапазон колонн = Range of columns
Начальный столбец = Offset from last
Смещение начального столбца = 1
Конечный столбец = Last
На основе этих параметров блок Submatrix выводит строки от трех до пяти, последнюю строку входного сигнала. Он также выводит второй-последний столбец и последний столбец входного сигнала.
Запустите модель.

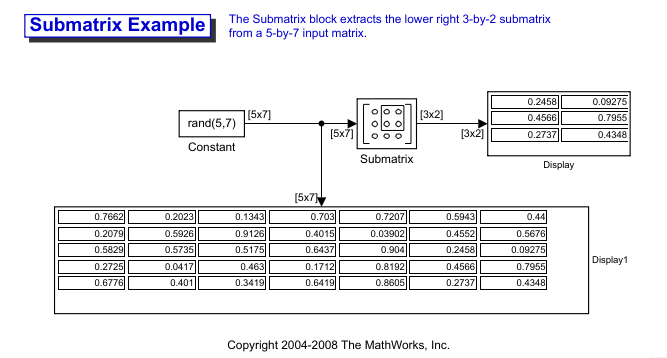

Теперь модель должна выглядеть так же, как и на следующем рисунке.
Обратите внимание, что вывод блока Submatrix эквивалентен матрице, созданной строками с трех по пять и столбцами с шести по семь входной матрицы.
Теперь вы успешно создали шестиканальный сигнал из 35-канального сигнала с помощью блока Submatrix. Каждый канал содержит один образец.
