При установке флажка Суммировать, какие блоки вызывают замену кода для модели на основе ERT, раздел Отчет о замене кода автоматически включается в созданный отчет HTML. В разделе Отчет о замене кода задаются функции библиотеки замены кода (CRL), которые использовались для замены кода во время создания кода, обеспечивая сопоставление между каждым экземпляром замены и блоком Simulink ®, который инициировал замену. Чтобы включить отображение информации о блоке Simulink, установите флажок «Создание кода» > «Комментарии» «Включить комментарии». На той же панели установите либо флажок Комментарии блока Simulink, либо флажок Описания блока Simulink, если они имеются, либо оба.
Отчет можно использовать для:
Определите, какие функции замены использовались в созданном коде.
Выполните трассировку каждого экземпляра замены по блоку, инициировавшему замену.

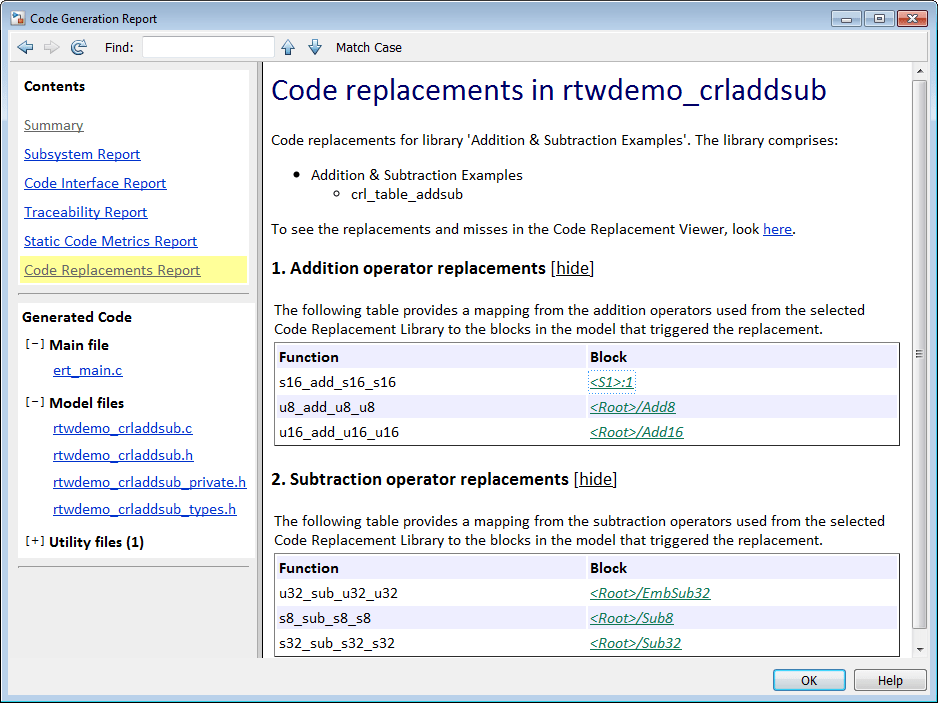

На рисунке ниже показан отчет о замене кода, созданный для модели CRL. rtwdemo_crladdsub. Каждая используемая функция замены отображается в списке со ссылкой на блок, инициировавший замену.
Если щелкнуть в отчете путь к блоку, блок, инициировавший замену, подсвечивается на схеме модели. Если замена была инициирована диаграммой Stateflow ® или функцией MATLAB ®, откроется окно для отображения диаграммы или функции.
Дополнительные сведения см. в разделе Проверка библиотеки замены кода.
