Если у вас есть лицензия Embedded Coder ®, вы можете упаковать созданный исходный код из компонента модели для простоты распространения и совместного использования, построив код как общую библиотеку - динамическую библиотеку ссылок Windows ® (.dll), общий объект UNIX ® (.so) или динамическая библиотека Macintosh OS X (.dylib). Можно интегрировать общую библиотеку в приложение, работающее на компьютере разработки Windows, UNIX или Macintosh OS X. Произведенный .dll, .so, или .dylib файл может совместно использоваться различными приложениями и обновляться без необходимости перекомпиляции приложений, которые его используют.
Создание общей библиотеки путем настройки генератора кода для использования системного целевого файла ert_shrlib.tlc. Создание кода для экспорта целевого файла системы:
Переменные и сигналы типа ExportedGlobal как данные
Структура модели в реальном времени (model_M
Функции, необходимые для выполнения кода модели
Чтобы просмотреть список символов, содержащихся в созданной общей библиотеке:
В Windows используйте утилиту Dependency Walker, которую можно загрузить из http://www.dependencywalker.com
В UNIX используйте nm -D model.so
На Macintosh OS X используйте nm -g model.dylib
Для создания и использования общей библиотеки:
Создание общей библиотечной версии кода модели
Создание кода приложения для загрузки и использования файла общей библиотеки
Чтобы создать общую библиотечную версию кода модели, выполните следующие действия.

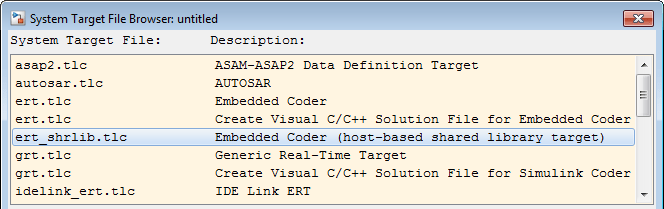

Откройте модель и настройте ее для использования ert_shrlib.tlc системный целевой файл.
Выбор ert_shrlib.tlc системный целевой файл заставляет процесс сборки создавать общую библиотечную версию кода модели в текущей рабочей папке. Выбор не изменяет код, создаваемый генератором кода для модели.
Создайте модель.
После завершения построения проверьте созданный код во вложенной папке модели и проверьте .dll, .so, или .dylib в текущей папке.
Для иллюстрации того, как код приложения может загрузить файл общей библиотеки и получить доступ к его функциям и данным, MathWorks предоставляет модель rtwdemo_shrlib.
Примечание
Перейдите к рабочей папке с возможностью записи перед запуском rtwdemo_shrlib сценарий.
В модели нажмите синюю кнопку для запуска сценария. Сценарий:
Построение файла общей библиотеки из модели (например, rtwdemo_shrlib_win64.dll в 64-разрядной Windows).
Компилирует и связывает примерное приложение, rtwdemo_shrlib_app, которая загружает и использует файл общей библиотеки.
Выполняет пример приложения.
Совет
Для портативности предпочтительна явная связь. Однако в системах Windows ert_shrlib системный целевой файл генерирует и сохраняет .lib для поддержки неявного связывания.
Чтобы использовать неявное связывание, создаваемый файл заголовка нуждается в небольшом изменении, чтобы использовать его с создаваемым файлом C. Например, если вы используете Visual C++ ®, объявите__declspec(dllimport) перед данными, которые будут импортированы неявно из файла общей библиотеки.
Модель использует следующие примеры файлов приложений, которые находятся в папке matlabroot/toolbox/rtw/rtwdemos/shrlib_demo
| Файл | Описание |
|---|---|
rtwdemo_shrlib_app.h | Пример файла заголовка приложения |
rtwdemo_shrlib_app.c | Пример приложения, которое загружает и использует файл общей библиотеки, созданный для модели |
run_rtwdemo_shrlib_app.m | Сценарий для компиляции, связывания и выполнения примера приложения |
Каждый из этих файлов можно просмотреть, нажав белые кнопки в окне модели. Кроме того, при выполнении сценария соответствующие исходные и сгенерированные файлы кода помещаются в текущую папку. Файлы могут использоваться в качестве шаблонов для написания кода приложения для файлов собственной общей библиотеки ERT.
В следующих разделах представлены ключевые выдержки из примеров файлов приложений.
Пример файла заголовка приложения rtwdemo_shrlib_app.h содержит объявления типов для внешних входных и выходных данных модели.
#ifndef _APP_MAIN_HEADER_
#define _APP_MAIN_HEADER_
typedef struct {
int32_T Input;
} ExternalInputs_rtwdemo_shrlib;
typedef struct {
int32_T Output;
} ExternalOutputs_rtwdemo_shrlib;
#endif /*_APP_MAIN_HEADER_*/Пример приложения rtwdemo_shrlib_app.c содержит следующий код для динамической загрузки файла общей библиотеки. Обратите внимание, что в зависимости от платформы код вызывает команды библиотеки Windows или UNIX.
#if (defined(_WIN32)||defined(_WIN64)) /* WINDOWS */
#include <windows.h>
#define GETSYMBOLADDR GetProcAddress
#define LOADLIB LoadLibrary
#define CLOSELIB FreeLibrary
#else /* UNIX */
#include <dlfcn.h>
#define GETSYMBOLADDR dlsym
#define LOADLIB dlopen
#define CLOSELIB dlclose
#endif
int main()
{
void* handleLib;
...
#if defined(_WIN64)
handleLib = LOADLIB("./rtwdemo_shrlib_win64.dll");
#else
#if defined(_WIN32)
handleLib = LOADLIB("./rtwdemo_shrlib_win32.dll");
#else /* UNIX */
handleLib = LOADLIB("./rtwdemo_shrlib.so", RTLD_LAZY);
#endif
#endif
...
return(CLOSELIB(handleLib));
}Следующий фрагмент кода показывает, как приложение C обращается к экспортируемым данным и функциям модели. Обратите внимание на крючки для добавления определяемой пользователем инициализации, шага и кода окончания.
int32_T i;
...
void (*mdl_initialize)(boolean_T);
void (*mdl_step)(void);
void (*mdl_terminate)(void);
ExternalInputs_rtwdemo_shrlib (*mdl_Uptr);
ExternalOutputs_rtwdemo_shrlib (*mdl_Yptr);
uint8_T (*sum_outptr);
...
#if (defined(LCCDLL)||defined(BORLANDCDLL))
/* Exported symbols contain leading underscores when DLL is linked with
LCC or BORLANDC */
mdl_initialize =(void(*)(boolean_T))GETSYMBOLADDR(handleLib ,
"_rtwdemo_shrlib_initialize");
mdl_step =(void(*)(void))GETSYMBOLADDR(handleLib ,
"_rtwdemo_shrlib_step");
mdl_terminate =(void(*)(void))GETSYMBOLADDR(handleLib ,
"_rtwdemo_shrlib_terminate");
mdl_Uptr =(ExternalInputs_rtwdemo_shrlib*)GETSYMBOLADDR(handleLib ,
"_rtwdemo_shrlib_U");
mdl_Yptr =(ExternalOutputs_rtwdemo_shrlib*)GETSYMBOLADDR(handleLib ,
"_rtwdemo_shrlib_Y");
sum_outptr =(uint8_T*)GETSYMBOLADDR(handleLib , "_sum_out");
#else
mdl_initialize =(void(*)(boolean_T))GETSYMBOLADDR(handleLib ,
"rtwdemo_shrlib_initialize");
mdl_step =(void(*)(void))GETSYMBOLADDR(handleLib ,
"rtwdemo_shrlib_step");
mdl_terminate =(void(*)(void))GETSYMBOLADDR(handleLib ,
"rtwdemo_shrlib_terminate");
mdl_Uptr =(ExternalInputs_rtwdemo_shrlib*)GETSYMBOLADDR(handleLib ,
"rtwdemo_shrlib_U");
mdl_Yptr =(ExternalOutputs_rtwdemo_shrlib*)GETSYMBOLADDR(handleLib ,
"rtwdemo_shrlib_Y");
sum_outptr =(uint8_T*)GETSYMBOLADDR(handleLib , "sum_out");
#endif
if ((mdl_initialize && mdl_step && mdl_terminate && mdl_Uptr && mdl_Yptr &&
sum_outptr)) {
/* === user application initialization function === */
mdl_initialize(1);
/* insert other user defined application initialization code here */
/* === user application step function === */
for(i=0;i<=12;i++){
mdl_Uptr->Input = i;
mdl_step();
printf("Counter out(sum_out): %d\tAmplifier in(Input): %d\tout(Output): %d\n",
*sum_outptr, i, mdl_Yptr->Output);
/* insert other user defined application step function code here */
}
/* === user application terminate function === */
mdl_terminate();
/* insert other user defined application termination code here */
}
else {
printf("Cannot locate the specified reference(s) in the shared library.\n");
return(-1);
}Сценарий приложения run_rtwdemo_shrlib_app загружает и перестраивает модель, а затем компилирует, связывает и выполняет целевой файл общей библиотеки модели. Исходный файл сценария можно просмотреть, открыв rtwdemo_shrlib и нажмите белую кнопку для просмотра исходного кода. Сценарий создает зависящие от платформы векторы символов команд для компиляции, связывания и выполнения, которые могут применяться в среде разработки. Чтобы запустить сценарий, нажмите синюю кнопку.
Примечание
Для запуска run_rtwdemo_shrlib_app сценарий без предварительного открытия rtwdemo_shrlib перейдите в рабочую папку с возможностью записи и выполните следующую команду MATLAB ®:
addpath(fullfile(matlabroot,'toolbox','rtw','rtwdemos','shrlib_demo'))
Примечание
Вызов функции завершения дважды подряд недопустим. Функция завершения очищает указатели и устанавливает их в значение NULL. Второй раз при вызове функции удаляются нулевые указатели, что приводит к сбою программы.
Для построения общих библиотек применяются следующие ограничения:
Создание кода для ert_shrlib.tlc системный целевой файл экспортирует следующие данные:
Переменные и сигналы типа ExportedGlobal
Структура модели в реальном времени (model_M
Для модели, которая содержит подсистему вызова функции, генерация кода для ert_shrlib.tlc системный целевой файл экспортирует в общую библиотеку только символы, связанные с функциями инициализации и завершения точек входа.
Создание кода для ert_shrlib.tlc системный целевой файл поддерживает только язык C (а не C++). При выборе ert_shrlib.tlc, параметр конфигурации модели Language затемнен.
Чтобы реконструировать моделирование модели с использованием созданной общей библиотеки, автор приложения должен поддерживать время между вызовами системных и общих библиотечных функций в исходном приложении. Время должно быть согласованным, чтобы можно было сравнить результаты моделирования и интеграции. Дополнительные рекомендации по моделированию применяются при создании общей библиотеки из модели, которая включает параметры конфигурации модели Поддержка: непрерывное время и Функция единого вывода/обновления. Дополнительные сведения см. в разделе Зависимости отдельных функций вывода/обновления.
