Даже относительно небольшая модель может генерировать сотни строк кода C/C + +. Чтобы упростить навигацию между сгенерированным кодом и исходной моделью, Embedded Coder ® предоставляет раздел отчета об отслеживании. При включении отслеживания внедренный кодер отображает созданный код в представлении «Код» или в отчете о создании кода. Можно создавать отчеты в диалоговом окне Параметры конфигурации (Configuration Parameters) или в командной строке.
В диалоговом окне Параметры конфигурации (Configuration Parameters) на панели Создание кода (Code Generation) > Отчет (Report) перечислены параметры, которые можно выбрать и очистить для настройки содержимого отчетов отслеживания.
Выберите или удалите любую комбинацию этих параметров. По умолчанию эти параметры включены.
При выборе всех параметров получается полное сопоставление между элементами модели и сгенерированным кодом.

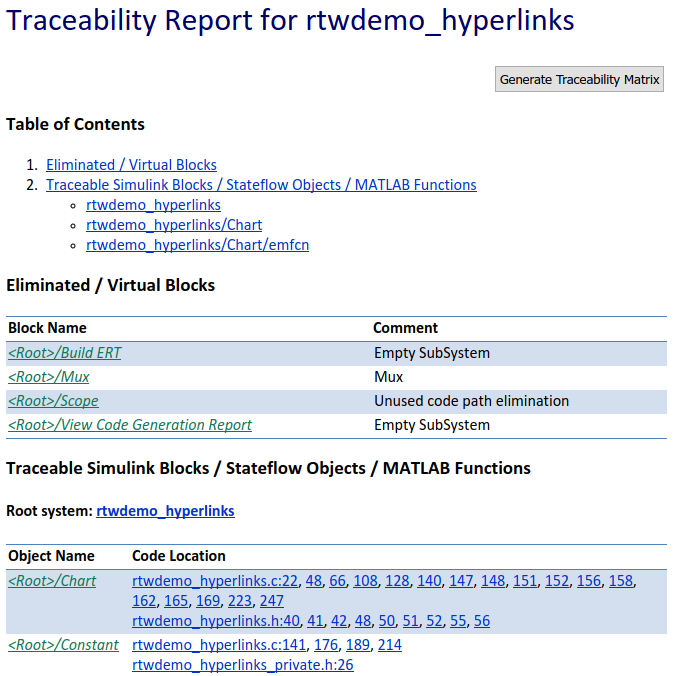

На этом рисунке показан верхний раздел отчета об отслеживании, который создается при выборе всех параметров содержимого отслеживания для модели. rtwdemo_hyperlinks.
Матрица отслеживания обеспечивает отслеживание элементов модели, сгенерированного кода и требований модели в формате файла Microsoft ® Excel ®.
При наличии программного обеспечения DO Qualification Kit или IEC Certification Kit и использовании хоста Windows ® можно создать матрицу отслеживания в формате Microsoft Excel непосредственно из отчета об отслеживании.
Перейдите в раздел Отчет об отслеживании отчета о создании кода HTML и щелкните Создать матрицу отслеживания.
Чтобы выбрать существующий файл матрицы для обновления или указать создаваемый файл матрицы, используйте опции в диалоговом окне Создать матрицу отслеживания (Generate Traceability Matrix). При необходимости можно выбрать и создать порядок для столбцов, отображаемых в созданной матрице. После указания расположения файла матрицы нажмите кнопку «Создать».
Дополнительные сведения см. в разделе «Создание матрицы прослеживаемости» либо в документации по квалификационному комплекту DO (квалификационный комплект DO), либо в документации по сертификационному комплекту IEC (сертификационный комплект IEC).
