Замена кода нефинитной функции

В этом примере показано, как разработать библиотеку замены кода для оптимизации производительности нефинитных функций путем предоставления информации о том, как определить замену кода для sqrt функция. Для разработки библиотеки замены кода используйте интерактивный или программный подход. Дополнительные сведения см. в разделе Разработка библиотеки замены кода.

Интерактивная разработка библиотеки замены кода

Откройте инструмент замены кода (crtool) в командной строке MATLAB с помощью следующей команды:
```
>>crtool
```
Создайте таблицу.
1. В контекстном меню crtool выберите «Файл» > «Новая таблица».
2. На правой панели присвойте таблице имя crl_table_nonfinite. Нажмите кнопку «Применить».

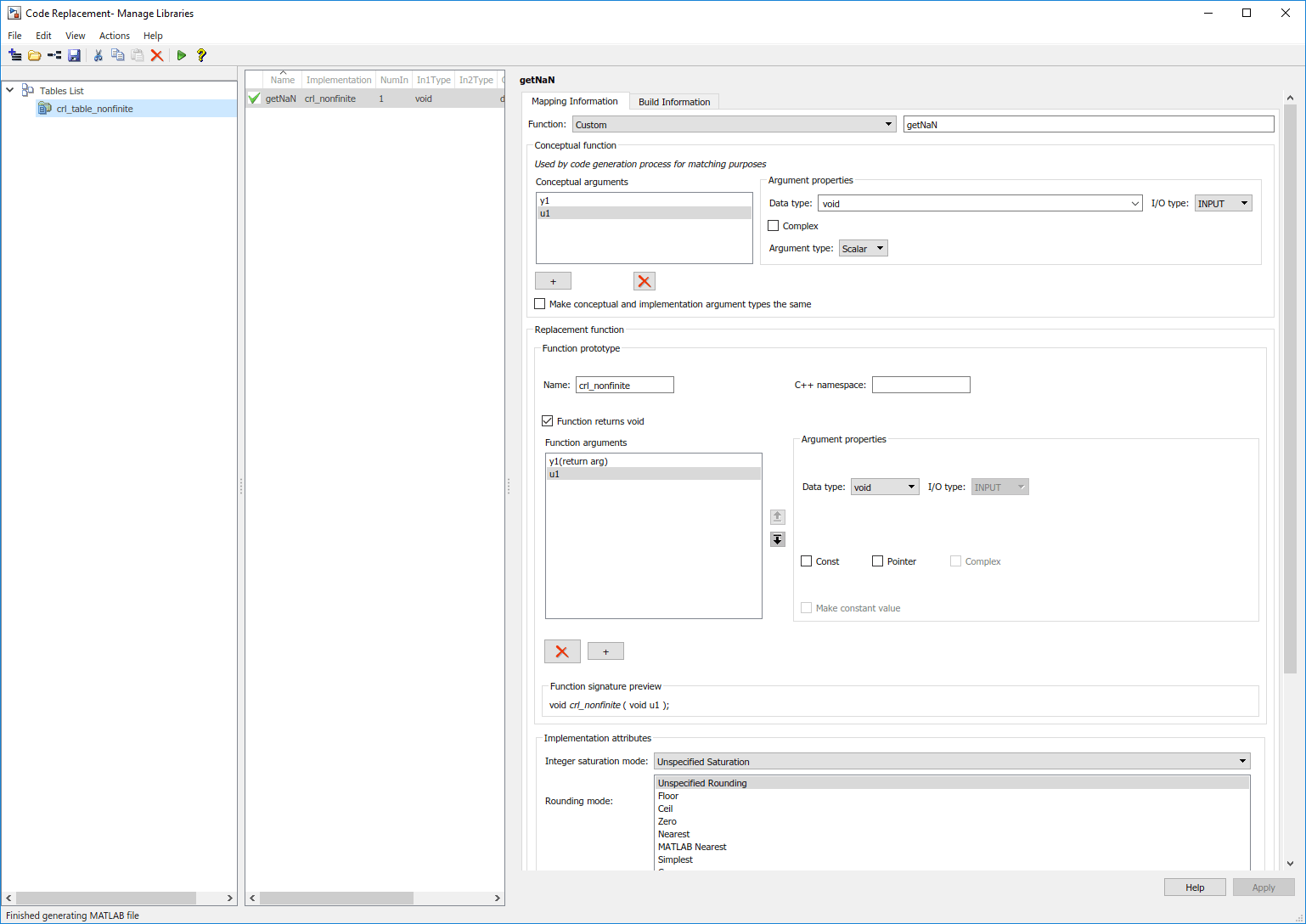

Создайте запись. В контекстном меню crtool выберите «Файл» > «Новая запись» > «Функция».
Создание параметров записи. В раскрывающемся списке «Функция» выберите custom. Информация о функциях появляется в crtool. В этом примере укажите параметр как getNaN .
Создайте концептуальное представление. Концептуальное представление описывает подпись функции, которую требуется заменить. В подразделе «Концептуальная функция» crtool укажите возвращаемый аргумент. y1с типом данных Double и типом аргумента scalar и входным аргументом, u1, с типом данных void и типом аргумента скаляра.
Создайте представление реализации. Представление реализации описывает сигнатуру функции оптимизации. Для этого примера, чтобы указать, что аргументы реализации имеют тот же порядок и те же свойства, что и концептуальные аргументы, установите флажок Сделать концептуальный и аргумент реализации типами одного и того же типа.
Укажите имя для функции замены в разделе Прототип функции.
Укажите сведения о построении. Щелкните вкладку Сведения о построении, чтобы открыть панель требований к построению. Укажите файлы (источник, заголовок, объект), необходимые генератору кода для замены кода. В этом примере установите для файла заголовка Implementation значение nonfin.h.
Проверьте и сохраните таблицу. На вкладке Информация о сопоставлении щелкните Проверить запись. В контекстном меню crtool выберите «Файл» > «Сохранить таблицу» > «Сохранить».

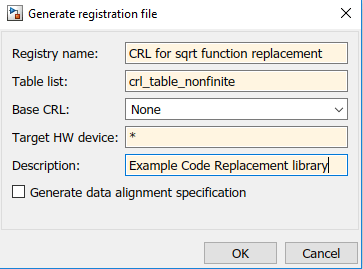

Зарегистрируйте библиотеку замены кода. При регистрации создается библиотека, состоящая из указанных таблиц. Выберите «Файл» > «Создать файл регистрации». В диалоговом окне Создать файл регистрации заполните следующие поля:
Чтобы использовать библиотеку замены кода, обновите текущий сеанс MATLAB с помощью команды:
```
>>sl_refresh_customizations
```
Проверьте библиотеку замены кода. В командной строке MATLAB откройте библиотеку с помощью средства просмотра замены кода и убедитесь, что таблица и запись указаны правильно. Дополнительные сведения см. в разделе Проверка библиотеки замены кода. Настройте модель так, чтобы она использовала библиотеку замены кода, создавала код и проверяла, что замена происходит так, как ожидалось. Если происходит непредвиденное поведение, проверьте попадание и пропустите журналы, чтобы устранить неполадки.

Программная разработка библиотеки замены кода

Откройте программный интерфейс в меню MATLAB, выбрав Создать > Функция.
Создайте таблицу.
1. Создайте функцию для вызова таблицы библиотеки замены кода. Функция не должна иметь аргументов и возвращать объект таблицы.
2. Создание объекта таблицы путем вызова RTW.TflTable.
```
function hTable = crl_table_nonfinite()
% Create a function to call the code replacement library table

%% Create a table object
hTable = RTW.TflTable;
```
Создайте запись. Поскольку этот пример заменяет функцию, создайте запись замены кода в таблице, вызвав функцию записи. RTW.TflCFunctionEntry.
```
function hTable = crl_table_nonfinite()
% Create a function to call the code replacement library table

%% Create a table object
hTable = RTW.TflTable;


%% Create an entry
hEntry  = rtw.TflCFunctionEntry;
```

Создание параметров записи. Поскольку эти примеры заменяют функцию, создайте параметры записи, вызвав функцию setTflCFunctionEntryParameters.

function hTable = crl_table_nonfinite()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry  = RTW.TflCFunctionEntry;

%% Create entry parameters
hEntry.setTflCFunctionEntryParameters(...
        'Key',                         'getNaN', ...
        'Priority',                    30, ...
        'ImplementationName',          'mygetNaN', ...
        'ImplementationHeaderFile',    'getInf.h', ...
        'ImplementationSourceFile',    'getInf.c');

Создайте концептуальное представление. Концептуальное представление описывает подпись функции, которую требуется заменить. Чтобы явно указать свойства аргумента, вызовите функцию getTflArgFromString.

function hTable = crl_table_nonfinite()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry  = RTW.TflCFunctionEntry;

%% Create entry parameters
hEntry.setTflCFunctionEntryParameters(...
        'Key',                         'getNaN', ...
        'Priority',                    30, ...
        'ImplementationName',          'mygetNaN', ...
        'ImplementationHeaderFile',    'getInf.h', ...
        'ImplementationSourceFile',    'getInf.c');

%% Create the conceptual representation
  arg = getTflArgFromString(hTable, 'y1', 'double');
  arg.IOType = 'RTW_IO_OUTPUT';
  addConceptualArg(hEntry, arg);

  arg = getTflArgFromString(hTable, 'u1', 'void');
  addConceptualArg(hEntry, arg);

Создайте представление реализации. Представление реализации описывает сигнатуру функции оптимизации. Чтобы указать, что аргументы реализации имеют тот же порядок и свойства, что и концептуальные аргументы, вызовите функцию copyConceptualArgsToImplementation. Добавление полной записи в таблицу путем вызова функции addEntry.

function hTable = crl_table_nonfinite()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry  = RTW.TflCFunctionEntry;

%% Create entry parameters
hEntry.setTflCFunctionEntryParameters(...
        'Key',                         'getNaN', ...
        'Priority',                    30, ...
        'ImplementationName',          'mygetNaN', ...
        'ImplementationHeaderFile',    'getInf.h', ...
        'ImplementationSourceFile',    'getInf.c');

%% Create the conceptual representation
  arg = getTflArgFromString(hTable, 'y1', 'double');
  arg.IOType = 'RTW_IO_OUTPUT';
  addConceptualArg(hEntry, arg);

  arg = getTflArgFromString(hTable, 'u1', 'void');
  addConceptualArg(hEntry, arg);

%% Create the Implementation Representation
copyConceptualArgsToImplementation(hEntry);

%% Add the entry to the table
addEntry(hTable, hEntry);

Укажите сведения о построении. В параметрах ввода укажите файлы (заголовок, источник, объект), необходимые генератору кода для замены кода. Для этого примера информация о построении не требуется.
Проверьте и сохраните файл настройки. В меню MATLAB сохраните этот файл настройки, выбрав «Файл» > «Сохранить». В командной строке проверьте таблицу библиотеки замены кода, вызвав ее:
```
>> hTable = crl_table_nonfinite
```
Зарегистрируйте библиотеку замены кода. Регистрация создает библиотеку замены кода, определяя имя библиотеки, таблицы замены кода и другую информацию. Создайте файл регистрации со следующими спецификациями:
```
function rtwTargetInfo(cm)

cm.registerTargetInfo(@loc_register_crl);
end

function this = loc_register_crl

this(1) = RTW.TflRegistry;
this(1).Name = 'CRL for nonfinite function replacement’;
this(1).TableList = {'crl_table_nonfinite.m'}; % table created in this example
this(1).TargetHWDeviceType = {'*'};
this(1).Description = 'Example code replacement library';

end
```
Чтобы использовать библиотеку замены кода, обновите текущий сеанс MATLAB с помощью команды:
```
>>sl_refresh_customizations
```
Проверьте библиотеку замены кода. В командной строке MATLAB откройте библиотеку с помощью средства просмотра замены кода и убедитесь, что таблица и запись указаны правильно. Дополнительные сведения см. в разделе Проверка библиотеки замены кода. Настройте модель так, чтобы она использовала библиотеку замены кода, создавала код и проверяла, что замена происходит так, как ожидалось. Если происходит непредвиденное поведение, проверьте попадание и пропустите журналы, чтобы устранить неполадки.
