При построении модели информация об отслеживании сохраняется в папке сборки. Формат папки построения для целевого объекта на основе ERT: model_ert_rtw.
Параметр «модель-код» должен быть выбран в исходной сборке, чтобы иметь возможность перезагружать информацию об отслеживаемости в новой сессии Simulink ®. Чтобы перезагрузить существующую информацию об отслеживании для модели, выполните следующие действия.
Сбросьте текущую рабочую папку в родительскую папку существующей папки построения.
В диалоговом окне Параметры конфигурации (Configuration Parameters) рядом с пунктом Модель в код (Model-to-code) нажмите кнопку Настроить (Configure).

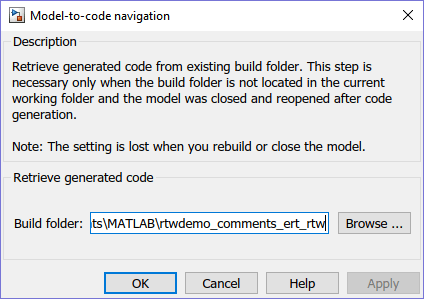

В диалоговом окне Навигация модели к коду (Model-to-code navigation) в поле Папка построения (Build folder) введите или найдите папку построения, содержащую существующую информацию об отслеживании.
При закрытии и повторном открытии модели параметр контекстного меню «Перейти к коду» может быть недоступен, поскольку Embedded Coder ® не может найти папку сборки для модели в текущей рабочей папке. В этом случае выполните следующие шаги:
Чтобы открыть диалоговое окно навигации Модель в код (Model-to-code), нажмите кнопку Настроить (Configure).
В диалоговом окне навигации Модель в код (Model-to-code) нажмите кнопку Обзор (Browse).
Перейдите к папке сборки для модели и выберите папку. Путь к папке построения отображается в поле Папка построения.
Если для построения выбрано «Модель - код», при нажатии кнопки «Применить» или «ОК» информация об отслеживаемости загружается из предыдущей сборки в сессию Simulink.
Чтобы открыть контекстное меню и привязать элемент модели к соответствующему коду, щелкните правой кнопкой мыши элемент модели и выберите «Код C/C + +» > «Перейти к коду C/C + +».
