Удаление накладных расходов КИПиА из измерений времени выполнения

Для улучшения профилирования времени выполнения сгенерированного кода, выполняемого на детерминированном оборудовании, можно выполнить моделирование процессора в цикле (PIL), которое автоматически фильтрует накладные расходы, связанные с инструментарием кода. Можно использовать целевое оборудование для оценки среднего значения накладных расходов или указать значение вручную.

Примечание

По умолчанию программа фильтрует время выполнения кода среды выполнения AUTOSAR (RTE) и функций, которые выполняются в Simulink ®, например, блоков вызова функции.

Подход к оценке и удалению накладных расходов КИПиА

При настройке целевого соединения для моделирования PIL можно указать объекты или функции для оценки и удаления накладных расходов КИП из измерений времени выполнения.

Вы можете:

Настройте программу тестирования, которую Simulink запускает определенное количество раз в начале моделирования PIL. Программа тестирования оценивает накладные расходы для API таймера и для замораживания и размораживания таймера, задания и кода инструментария функции. Simulink получает средние значения для накладных расходов КИПиА.
Вручную укажите значения накладных расходов КИП.

Во время моделирования PIL Simulink вычитает значения служебных данных КИП из измерений времени выполнения. В инспекторе данных моделирования и отчете по профилированию выполнения кода отображаются скорректированные значения измерений.

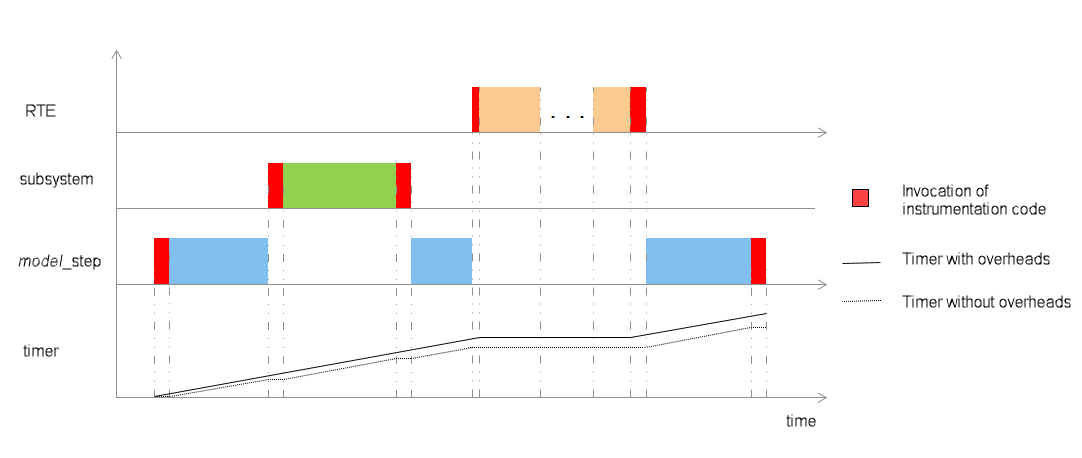

На этом рисунке показано, как нескорректированные и скорректированные значения таймера соответствуют вызовам разделов кода.

Скорректированное значение таймера исключает время выполнения, связанное с кодом инструментария, кодом RTE и кодом функции, который выполняется в Simulink.

Оценка и удаление накладных расходов КИПиА из измерений времени выполнения:

Если соединение PIL установлено с помощью target используйте служебные классы из пакета.
Если соединение PIL установлено с помощью rtw.connectivity.Config , используйте функции из класса.

Удаление накладных расходов КИПиА с помощью целевого пакета

Для обеспечения программного обеспечения значениями накладных расходов КИПиА используйте один из следующих методов:

Настройте программу эталонного тестирования, которая оценивает значения накладных расходов.
Используя классы накладных расходов, вручную укажите значения накладных расходов.

Настройка программы эталонных тестов

При настройке целевого подключения выполните следующие действия.

Получить target.Processor и target.Timer объекты.

processor = target.get('Processor', myProcessorObjectId);
timer = target.get('Timer', myTimerObjectId);

Создать target.ProfilingTaskOverhead объект.

taskOverhead = target.create('ProfilingTaskOverhead', ...
                             'Name', 'Timer Task Overhead');
taskOverhead.Counter = timer;
taskOverhead.MinimumBenchmarkIterations = 150;

Свяжите значения накладных расходов с процессором.
```
processor.Overheads = taskOverhead;
```

Определение значений накладных расходов

При настройке целевого соединения создайте объекты класса накладных расходов и используйте Value для указания значения для соответствующих служебных данных КИПиА.

Получить target.Processor и target.Timer объекты.

processor = target.get('Processor', myProcessorObjectId);
timer = target.get('Timer', myTimerObjectId);

Создать target.ProfilingTaskOverhead объект.

taskOverhead = target.create('ProfilingTaskOverhead',...
                             'Name', 'Timer Task Overhead');
taskOverhead.Value = 10;
taskOverhead.Counter = timer;

Создать target.ProfilingFunctionOverhead объект.

functionOverhead = target.create('ProfilingFunctionOverhead',...
                            'Name', 'Timer Function Overhead');
functionOverhead.Value = 20;
functionOverhead.Counter = timer;

Создать target.ProfilingFreezingOverhead объект.

freezingOverhead = target.create('ProfilingFreezingOverhead',...
                                 'Name', 'Timer Freezing Overhead');
freezingOverhead.Value = 30;
freezingOverhead.Counter = timer;

Свяжите значения накладных расходов с процессором.
```
processor.Overheads = ...
 [taskOverhead, functionOverhead, freezingOverhead];
```

Удаление накладных расходов КИПиА с помощью функций из `rtw.connectivity.Config`

rtw.connectivity.Config класс обеспечивает эти функции для снятия накладных расходов КИПиА.

Функция	Описание
`activateOverheadFiltering`	`obj.activateOverheadFiltering (value);` активирует фильтрацию накладных расходов КИПиА, если значение `true`. Деактивизирует фильтрацию накладных расходов, если значение равно `false`.
`isOverheadFilteringActive`	`obj.isOverheadFilteringActive` прибыль `true` если включена фильтрация накладных расходов КИПиА. В противном случае возвращает `false`.
`runOverheadBenchmark`	`obj.runOverheadBenchmark(value);` запускает программу тестирования, если значение равно `true`. Не запускает программу тестирования, если значение равно `false`.
`isOverheadBenchmarkExecuted`	`obj.isOverheadBenchmarkExecuted;` прибыль `true` если выполнение программы тестирования завершено. В противном случае возвращает `false`.
`setOverheadBenchmarkSteps`	`obj.setOverheadBenchmarkSteps(steps);` указывает количество шагов для программы тестирования.
`getOverheadBenchmarkSteps`	`steps = obj.getOverheadBenchmarkSteps` возвращает количество указанных шагов для программы тестирования.
`setOverheads`	`obj.setOverheads(taskInstrumentationOverhead, functionInstrumentationOverhead, freezingInstrumentation);` определяет значения накладных расходов для задач, функций и измерительных приборов замораживания соответственно.
`getOverheads`	`[taskInstrumentationOverhead, functionInstrumentationOverhead, freezingInstrumentation] = obj.getOverheads;` возвращает значения накладных расходов для задач, функций и измерительных приборов замораживания соответственно.

При настройке целевого подключения для моделирования PIL настройте удаление накладных расходов на КИПиА через rtw.connectivity.Config подкласс. Например, в этом коде показано, как можно запустить программу тестирования.

classdef overheadConnectivityConfig < rtw.connectivity.Config
  methods
    function this = customConnectivityConfig(componentArgs)

      % Create builder
      targetApplicationFramework = ...
        mypil.TargetApplicationFramework(componentArgs);
      builder = rtw.connectivity.MakefileBuilder(componentArgs, ...
        targetApplicationFramework, '');

      % Create launcher
      launcher = mypil.Launcher(componentArgs, builder);

      % Set up communication
      hostCommunicator = rtw.connectivity.RtIOStreamHostCommunicator(...
                         componentArgs, ...
                         launcher, ...
                         rtiostreamLibTCPIP);

      % Call super class constructor to register components
        this@rtw.connectivity.Config(componentArgs,...
                                     builder,...
                                     launcher,...
                                     hostCommunicator);

      % Register hardware-specific timer, which enables
      % code execution profiling. This example uses a
      % timer for the host platform.
      timer = coder.profile.crlHostTimer();
      this.setTimer(timer);

      % Specify removal of profiling instrumentation overheads
      this.activateOverheadFiltering(true);
      this.runOverheadBenchmark(true);
      this.setOverheadBenchmarkSteps(50);

    end
  end
end

Вместо программы тестирования можно использовать setOverheads для определения значений накладных расходов на КИПиА.

    ...

    % Remove instrumentation overhead using manually specified values
    this.activateOverheadFiltering(true);
    this.setOverheads (taskInstrumentationOverhead, ...
      functionInstrumentationOverhead, freezingInstrumentation);

    ...

Получение результатов эталонного теста

После завершения моделирования PIL можно извлечь результаты тестирования из переменной, указанной в поле «Создание кода» > «Проверка» > «Переменная рабочего пространства» (CodeExecutionProfileVariable), например, myExecutionProfile.

benchmarkResults = myExecutionProfile.getOverheadBenchmarkData();

benchmarkResults - это структура, содержащая значения накладных расходов инструментария кода.

>> benchmarkResults
 ans =
 struct with fields:
 TimestampOverhead: [1×1 struct]
 TaskOverhead: [1×1 struct]
 FunctionOverhead: [1×1 struct]
 FreezingOverhead: [1×1 struct]

>> benchmarkResults.TaskOverhead
 ans =
 struct with fields:
 Data: [1×100 uint64]
 NumSamples: 100
 Average: 45.2800

См. также

rtw.connectivity.Config | target | target.ProfilingFreezingOverhead | target.ProfilingFunctionOverhead | target.ProfilingTaskOverhead
