Замена кода скалярного оператора

В этом примере показано, как разработать библиотеку замены кода для оптимизации производительности скалярных операторов, предоставляя информацию о том, как определить замену кода для multiply операция. Для разработки библиотеки замены кода используйте интерактивный или программный подход. Дополнительные сведения см. в разделе Разработка библиотеки замены кода.

Интерактивная разработка библиотеки замены кода

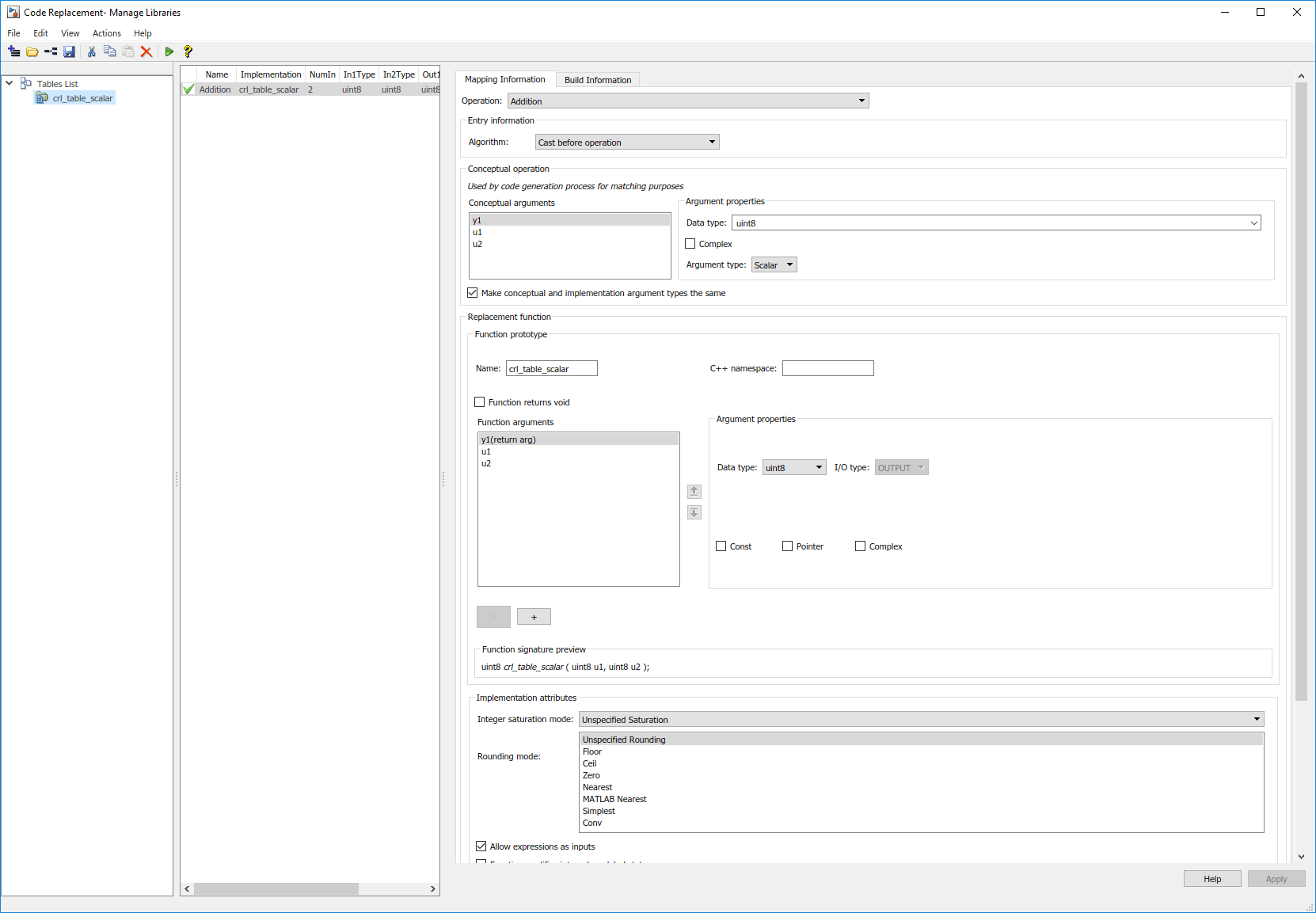

Откройте инструмент замены кода (crtool) в командной строке MATLAB с помощью следующей команды:
```
>>crtool
```
Создайте таблицу.
1. В контекстном меню crtool выберите «Файл» > «Новая таблица».
2. На правой панели присвойте таблице имя crl_table_scalar. Нажмите кнопку «Применить».
Создайте запись. В контекстном меню crtool выберите «Файл» > «Новая запись» > «Математическая операция».
Создание параметров записи. В раскрывающемся списке «Операция» выберите Multiply.
Создайте концептуальное представление. Концептуальное представление описывает подпись функции, которую требуется заменить. В подразделе «Концептуальная функция» crtool укажите возвращаемый аргумент. y1и входные аргументы, u1 и u2 с типом данных double и Тип аргумента скаляра.
Создайте представление реализации. Представление реализации описывает сигнатуру функции оптимизации. Для этого примера, чтобы указать, что аргументы реализации имеют тот же порядок и те же свойства, что и концептуальные аргументы, установите флажок Сделать концептуальный и аргумент реализации типами одного и того же типа.
Укажите имя для функции замены в разделе Прототип функции.
Укажите сведения о построении. Щелкните вкладку Сведения о построении, чтобы открыть панель требований к построению. Укажите файлы (источник, заголовок, объект), необходимые генератору кода для замены кода. В этом примере нет необходимости указывать информацию о построении.
Проверьте и сохраните таблицу. На вкладке Информация о сопоставлении щелкните Проверить запись. В контекстном меню crtool выберите «Файл» > «Сохранить таблицу» > «Сохранить».

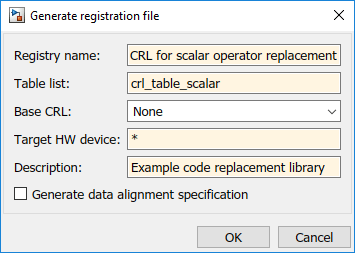

Зарегистрируйте библиотеку замены кода. При регистрации создается библиотека, состоящая из указанных таблиц. Выберите «Файл» > «Создать файл регистрации». В диалоговом окне Создать файл регистрации заполните следующие поля:
Чтобы использовать библиотеку замены кода, обновите текущий сеанс MATLAB с помощью команды:
```
>>sl_refresh_customizations
```
Проверьте библиотеку замены кода. В командной строке MATLAB откройте библиотеку с помощью средства просмотра замены кода и убедитесь, что таблица и запись указаны правильно. Дополнительные сведения см. в разделе Проверка библиотеки замены кода. Настройте модель так, чтобы она использовала библиотеку замены кода, создавала код и проверяла, что замена происходит так, как ожидалось. Если происходит непредвиденное поведение, проверьте попадание и пропустите журналы, чтобы устранить неполадки.

Программная разработка библиотеки замены кода

Откройте программный интерфейс в меню MATLAB, выбрав Создать > Функция.
Создайте таблицу.
1. Создайте функцию для вызова таблицы библиотеки замены кода. Функция не должна иметь аргументов и возвращать объект таблицы.
2. Создание объекта таблицы путем вызова RTW.TflTable.
```
function hTable = crl_table_scalar()
% Create a function to call the code replacement library table

%% Create a table object
hTable = RTW.TflTable;
```
Создайте запись. Поскольку этот пример заменяет функцию, создайте запись замены кода в таблице, вызвав функцию записи.
```
function hTable = crl_table_scalar()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry = RTW.TflCOperationEntry;
```

Создание параметров записи. Поскольку эти примеры заменяют функцию, создайте параметры записи, вызвав функцию setTflCOperationEntryParameters.

function hTable = crl_table_scalar()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry = RTW.TflCOperationEntry;


%% Create entry parameters
hEntry.setTflCOperationEntryParameters(...
                    'Key',                      'RTW_OP_MUL', ...
                    'Priority',                 90, ...
                    'SaturationMode',           'RTW_SATURATE_ON_OVERFLOW', ...
                    'RoundingModes',            {'RTW_ROUND_UNSPECIFIED'}, ...
                    'ImplementationName',       'u8_mul_u8_u8', ...
                    'ImplementationHeaderFile', 'u8_mul_u8_u8.h', ...
                    'ImplementationSourceFile', 'u8_mul_u8_u8.c' );

Создайте концептуальное представление. Концептуальное представление описывает подпись функции, которую требуется заменить. Чтобы явно указать свойства аргумента, вызовите функцию getTflArgFromString.

function hTable = crl_table_scalar()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry = RTW.TflCOperationEntry;


%% Create entry parameters
hEntry.setTflCOperationEntryParameters(...
                    'Key',                      'RTW_OP_MUL', ...
                    'Priority',                 90, ...
                    'SaturationMode',           'RTW_SATURATE_ON_OVERFLOW', ...
                    'RoundingModes',            {'RTW_ROUND_UNSPECIFIED'}, ...
                    'ImplementationName',       'u8_mul_u8_u8', ...
                    'ImplementationHeaderFile', 'u8_mul_u8_u8.h', ...
                    'ImplementationSourceFile', 'u8_mul_u8_u8.c' );

%% Create the conceptual representation
arg = getTflArgFromString(hTable, 'y1', 'double');
arg.IOType = 'RTW_IO_OUTPUT';
addConceptualArg(hEntry, arg);

arg = getTflArgFromString(hTable, 'u1', 'double');
addConceptualArg(hEntry, arg );

arg = getTflArgFromString(hTable, 'u2', 'double');
addConceptualArg(hEntry, arg );

Создайте представление реализации. Представление реализации описывает сигнатуру функции оптимизации. Чтобы указать, что аргументы реализации имеют тот же порядок и свойства, что и концептуальные аргументы, вызовите функцию copyConceptualArgsToImplementation. Добавление полной записи в таблицу путем вызова функции addEntry.

function hTable = crl_table_scalar()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry = RTW.TflCOperationEntry;


%% Create entry parameters
hEntry.setTflCOperationEntryParameters(...
                    'Key',                      'RTW_OP_MUL', ...
                    'Priority',                 90, ...
                    'SaturationMode',           'RTW_SATURATE_ON_OVERFLOW', ...
                    'RoundingModes',            {'RTW_ROUND_UNSPECIFIED'}, ...
                    'ImplementationName',       'u8_mul_u8_u8', ...
                    'ImplementationHeaderFile', 'u8_mul_u8_u8.h', ...
                    'ImplementationSourceFile', 'u8_mul_u8_u8.c' );

%% Create the conceptual representation
arg = getTflArgFromString(hTable, 'y1', 'double');
arg.IOType = 'RTW_IO_OUTPUT';
addConceptualArg(hEntry, arg);

arg = getTflArgFromString(hTable, 'u1', 'double');
addConceptualArg(hEntry, arg );

arg = getTflArgFromString(hTable, 'u2', 'double');
addConceptualArg(hEntry, arg );

%% Create the Implementation Representation
copyConceptualArgsToImplementation(hEntry);

%% Add the entry to the table
hTable.addEntry(hEntry);

Укажите сведения о построении. В параметрах ввода укажите файлы (заголовок, источник, объект), необходимые генератору кода для замены кода. Для этого примера информация о построении не требуется.
Проверьте и сохраните файл настройки. В меню MATLAB сохраните этот файл настройки, выбрав «Файл» > «Сохранить». В командной строке проверьте таблицу библиотеки замены кода, вызвав ее:
```
>> hTable = crl_table_scalar
```

Создайте файл регистрации для библиотеки замены кода со следующими спецификациями:

function rtwTargetInfo(cm)

cm.registerTargetInfo(@loc_register_crl);
end

function this = loc_register_crl

this(1) = RTW.TflRegistry;
this(1).Name = 'CRL for scalar operator replacement';
this(1).TableList = {'crl_table_scalar.m'}; % table created in this example
this(1).TargetHWDeviceType = {'*'};
this(1).Description = 'Example code replacement library';

end

Чтобы использовать библиотеку замены кода, обновите текущий сеанс MATLAB с помощью команды:

>>sl_refresh_customizations

Проверьте библиотеку замены кода. В командной строке MATLAB откройте библиотеку с помощью средства просмотра замены кода и убедитесь, что таблица и запись указаны правильно. Дополнительные сведения см. в разделе Проверка библиотеки замены кода. Настройте модель так, чтобы она использовала библиотеку замены кода, создавала код и проверяла, что замена происходит так, как ожидалось. Если происходит непредвиденное поведение, проверьте попадание и пропустите журналы, чтобы устранить неполадки.
