Операции Shift Left и замена кода

В этом примере показано, как разработать библиотеку замены кода для оптимизации производительности смены слева (<<), предоставляя информацию о том, как определить замену кода для shift left функция. Для разработки библиотеки замены кода используйте интерактивный или программный подход. Дополнительные сведения см. в разделе Разработка библиотеки замены кода.

Интерактивная разработка библиотеки замены кода

  1. Откройте инструмент замены кода (crtool) в командной строке MATLAB с помощью следующей команды:

    >>crtool

  2. Создайте таблицу.

    1. В контекстном меню crtool выберите «Файл» > «Новая таблица».

    2. На правой панели присвойте таблице имя crl_table_shift_left_int16. Нажмите кнопку «Применить».

  3. Создайте запись. В контекстном меню crtool выберите «Файл» > «Новая запись» > «Математическая операция».

  4. Создание параметров записи. В раскрывающемся списке «Оператор» выберите Shift Left.

  5. Создайте концептуальное представление. Концептуальное представление описывает подпись функции, которую требуется заменить. В подразделе «Концептуальная функция» crtool укажите возвращаемый аргумент. y1и входные аргументы, u1, и u2, с типом данных int16 и тип аргумента scalar.

  6. Создайте представление реализации. Представление реализации описывает сигнатуру функции оптимизации. Для этого примера, чтобы указать, что аргументы реализации имеют тот же порядок и те же свойства, что и концептуальные аргументы, установите флажок Сделать концептуальный и аргумент реализации типами одного и того же типа.

    В разделе Прототипы функций укажите имя для функции замены.

  7. Укажите сведения о построении. Щелкните вкладку Сведения о построении, чтобы открыть панель требований к построению. Укажите файлы (источник, заголовок, объект), необходимые генератору кода для замены кода. В этом примере нет необходимости указывать информацию о построении.

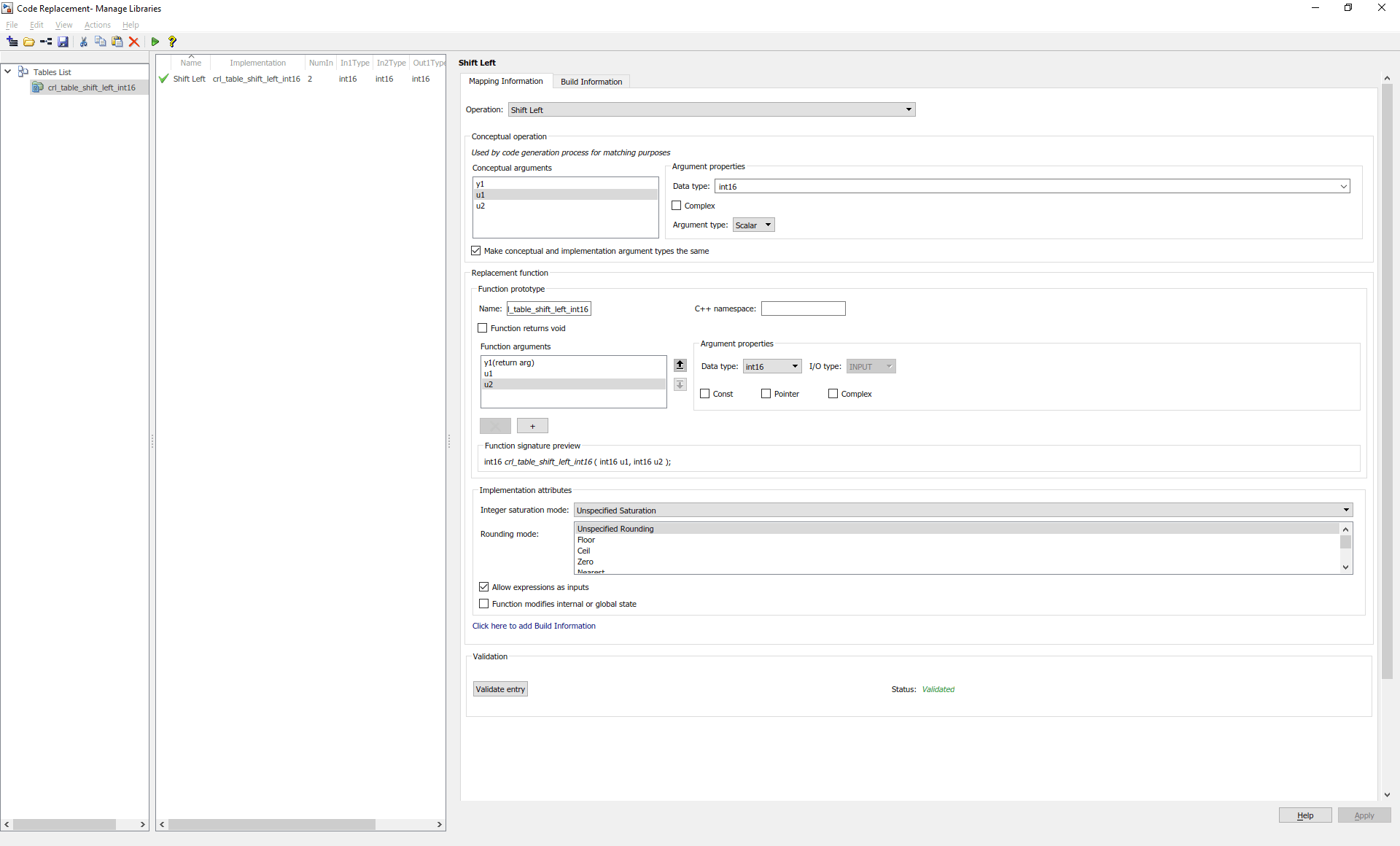

  8. Проверьте и сохраните таблицу. Перейдите на вкладку «Информация о сопоставлении» и убедитесь, что поля заполнены, как показано на рисунке. Щелкните Проверить запись. В контекстном меню crtool выберите «Файл» > «Сохранить таблицу» > «Сохранить».

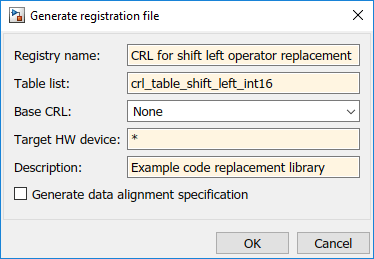

  9. Зарегистрируйте библиотеку замены кода. При регистрации создается библиотека, состоящая из указанных таблиц. Выберите «Файл» > «Создать файл регистрации». В диалоговом окне Создать файл регистрации заполните следующие поля:

    Чтобы использовать библиотеку замены кода, обновите текущий сеанс MATLAB с помощью команды:

    >>sl_refresh_customizations

  10. Проверьте библиотеку замены кода. В командной строке MATLAB откройте библиотеку с помощью средства просмотра замены кода и убедитесь, что таблица и запись указаны правильно. Дополнительные сведения см. в разделе Проверка библиотеки замены кода. Настройте модель так, чтобы она использовала библиотеку замены кода, создавала код и проверяла, что замена происходит так, как ожидалось. Если происходит непредвиденное поведение, проверьте попадание и пропустите журналы, чтобы устранить неполадки.

Программная разработка библиотеки замены кода

  1. Откройте программный интерфейс в меню MATLAB, выбрав Создать > Функция.

  2. Создайте таблицу.

    1. Создайте функцию с именем таблицы библиотеки замены кода, которая не имеет аргументов и возвращает объект таблицы. Эту функцию можно использовать для вызова таблицы библиотеки замены кода.

    2. Создание объекта таблицы путем вызова RTW.TflTable.

    function hTable = crl_table_shift_left_int16
% Create a function to call the code replacement library table

%% Create a table object
hTable = RTW.TflTable;

  3. Создайте запись. Поскольку этот пример заменяет функцию, создайте запись замены кода в таблице, вызвав функцию записи. RTW.TflCOperationEntry.

    function hTable = crl_table_shift_left_int16()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry = RTW.TflCOperationEntry;

  4. Создание параметров записи. Поскольку этот пример заменяет функцию, создайте параметры записи, вызвав функцию setTflCFunctionEntryParameters.

    function hTable = crl_table_shift_left_int16()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry = RTW.TflCOperationEntry;

%% Create entry parameters
setTflCOperationEntryParameters(hEntry, ...
    'Key',                      'RTW_OP_SL', ...
    'Priority',                 50, ...
    'ImplementationName',       'my_shift_left', ...
    'ImplementationHeaderFile', 'some_hdr.h', ...
    'ImplementationSourceFile', 'some_hdr.c');

  5. Создайте концептуальное представление. Концептуальное представление описывает подпись функции, которую требуется заменить. Чтобы явно указать свойства аргумента, вызовите функцию getTflArgFromString и addConceptualArg .

    function hTable = crl_table_shift_left_int16()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry = RTW.TflCOperationEntry;

%% Create entry parameters
setTflCOperationEntryParameters(hEntry, ...
    'Key',                      'RTW_OP_SL', ...
    'Priority',                 50, ...
    'ImplementationName',       'my_shift_left', ...
    'ImplementationHeaderFile', 'some_hdr.h', ...
    'ImplementationSourceFile', 'some_hdr.c');

%% Create the conceptual representation
arg = getTflArgFromString(hTable, 'y1', 'int16');
arg.IOType = 'RTW_IO_OUTPUT';
addConceptualArg(hEntry, arg);
hEntry.Implementation.setReturn(arg);

arg = getTflArgFromString(hTable, 'u1', 'int16');
addConceptualArg(hEntry, arg);
hEntry.Implementation.addArgument(arg);

arg = getTflArgFromString(hTable, 'u2', 'int16');
arg.CheckType = false;
addConceptualArg(hEntry, arg);
hEntry.Implementation.addArgument(arg);

  6. Создайте представление реализации. Представление реализации описывает сигнатуру функции оптимизации. Чтобы явно указать свойства аргумента, вызовите функцию getTflArgFromString.

    function hTable = crl_table_shift_left_int16()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry = RTW.TflCOperationEntry;

%% Create entry parameters
setTflCOperationEntryParameters(hEntry, ...
    'Key',                      'RTW_OP_SL', ...
    'Priority',                 50, ...
    'ImplementationName',       'my_shift_left', ...
    'ImplementationHeaderFile', 'some_hdr.h', ...
    'ImplementationSourceFile', 'some_hdr.c');

%% Create the conceptual and implementation representation
arg = getTflArgFromString(hTable, 'y1', 'int16');
arg.IOType = 'RTW_IO_OUTPUT';
addConceptualArg(hEntry, arg);
hEntry.Implementation.setReturn(arg);

arg = getTflArgFromString(hTable, 'u1', 'int16');
addConceptualArg(hEntry, arg);
hEntry.Implementation.addArgument(arg);

arg = getTflArgFromString(hTable, 'u2', 'int16');
arg.CheckType = false;
addConceptualArg(hEntry, arg);
hEntry.Implementation.addArgument(arg);

%% Add the entry to the table
hTable.addEntry(hEntry);

  7. Укажите сведения о построении. В параметрах ввода укажите файлы (заголовок, источник, объект), необходимые генератору кода для замены кода. Для этого примера информация о построении не требуется.

  8. Проверьте и сохраните файл настройки. В меню MATLAB сохраните этот файл настройки, выбрав «Файл» > «Сохранить». В командной строке проверьте таблицу библиотеки замены кода, вызвав ее:

    >> hTable = crl_table_shift_left_int16

  9. Зарегистрируйте библиотеку замены кода. Регистрация создает библиотеку замены кода, определяя имя библиотеки, таблицы замены кода и другую информацию. Создайте файл регистрации (новый файл функции) с помощью этих спецификаций.

    function rtwTargetInfo(cm)

cm.registerTargetInfo(@loc_register_crl);
end

function this = loc_register_crl

this(1) = RTW.TflRegistry;
this(1).Name = 'CRL for shift left operation’;
this(1).TableList = {'crl_table_shift_left_int16.m'}; % table created in this example
this(1).TargetHWDeviceType = {'*'};
this(1).Description = 'Example code replacement library';

end

    Чтобы использовать библиотеку замены кода, обновите текущий сеанс MATLAB с помощью команды:

    >>sl_refresh_customizations

  10. Проверьте библиотеку замены кода. В командной строке MATLAB откройте библиотеку с помощью средства просмотра замены кода и убедитесь, что таблица и запись указаны правильно. Дополнительные сведения см. в разделе Проверка библиотеки замены кода. Настройте модель так, чтобы она использовала библиотеку замены кода, создавала код и проверяла, что замена происходит так, как ожидалось. Если происходит непредвиденное поведение, проверьте попадание и пропустите журналы, чтобы устранить неполадки.
