В локальной папке, доступной для записи, создайте функции struct_fcn.m

function [out, y] = struct_fcn(in)
    % create a nested struct
    z = struct('prop1', struct('subprop1', 0, 'subprop2', [3 4 45]));
    % copy over the struct
    y = z;
    y.prop1.subprop1 = y.prop1.subprop1 + in;
    out = y.prop1.subprop1;
end

В той же папке создайте тестовый файл, struct_fcn_tb.m, что вызывает функцию.

for ii = 1:10
    struct_fcn(ii);
end

В коллекции приложений откройте приложение Fixed-Point Converter.

На странице «Выбор исходных файлов» перейдите к struct_fcn.m и нажмите кнопку «Открыть».

Нажмите кнопку Далее. На странице Define Input Types введите тестовый файл, выполняющий команду struct_fcn функция. Выполните обзор, чтобы выбрать struct_fcn_tb.m файл. Щелкните Автоопределить типы ввода (Autodefine Input Types).

Нажмите кнопку Далее. Приложение создает инструментальную функцию MEX для исходной функции MATLAB. На странице Преобразовать в фиксированную точку (Convert to Fixed-Point) щелкните Смоделировать (Simulate), чтобы смоделировать функцию, собрать информацию о диапазоне и предложить типы данных.

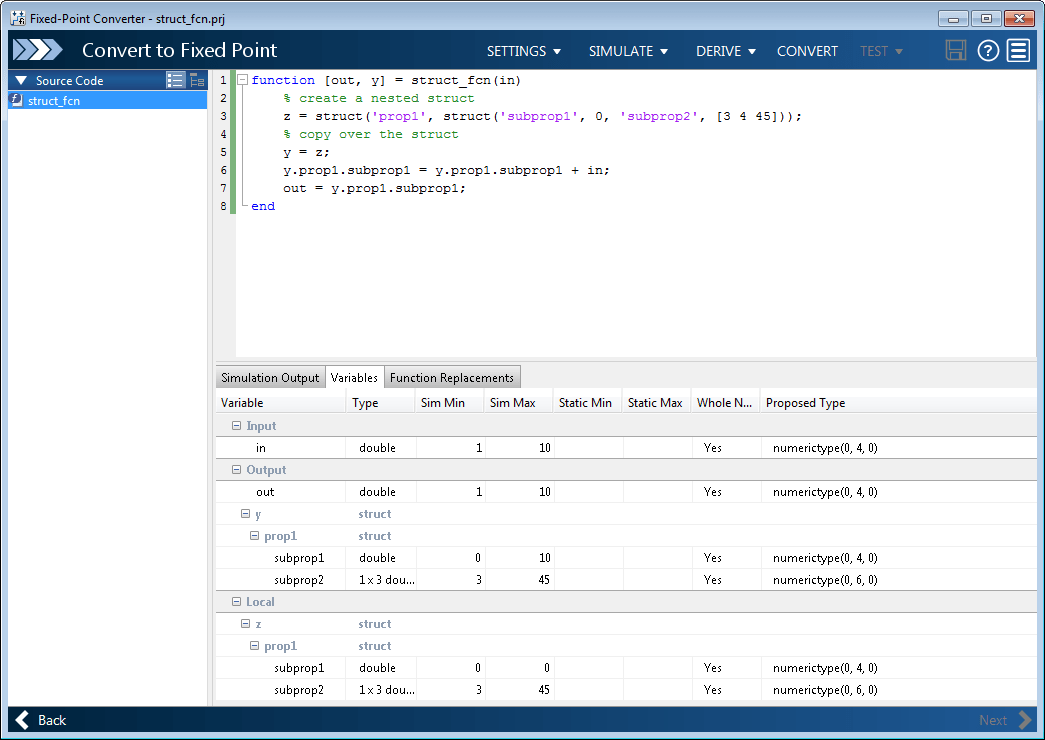

Если имена, число и типы полей двух или более структур совпадают, приложение Fixed-Point Converter предлагает унифицированный тип. В этом примере диапазон z.prop1.subprop1 является [0,0], в то время как диапазон y.prop1.subprop1 является [0,10]. Приложение предлагает тип данных numerictype(0,4,0) для обоих z.prop1.subprop1 и y.prop1.subprop1 на основе объединения диапазонов двух полей.

Щелкните Преобразовать (Convert).

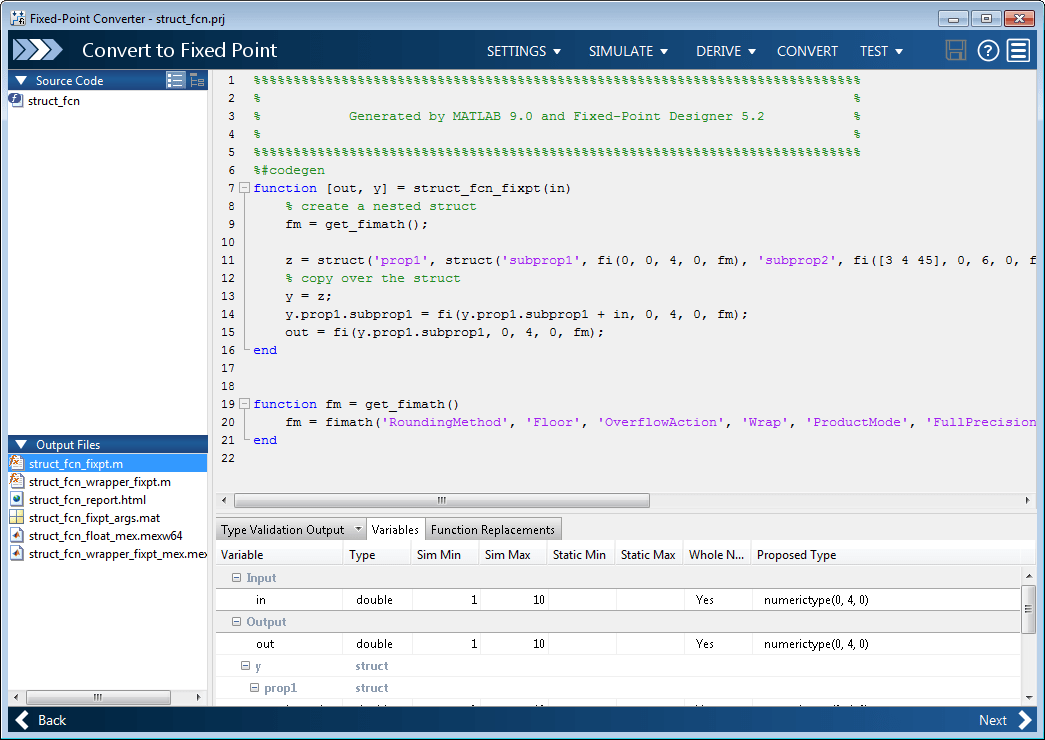

Преобразователь фиксированной точки преобразует функцию, содержащую структуры, в фиксированную точку и генерирует struct_fcn_fixpt.m файл.
