Отображение типов данных для портов в модели.
На вкладке «Simulink ® Debug» выберите «Information Overlays» > «Base Data Types».
Отображение порта для сигналов с фиксированной точкой состоит из трех частей: тип данных, количество битов и масштабирование. Эти три части отражают значение параметра выходного типа данных блока или тип данных и масштаб, унаследованный от управляющего блока или от обратного распространения.

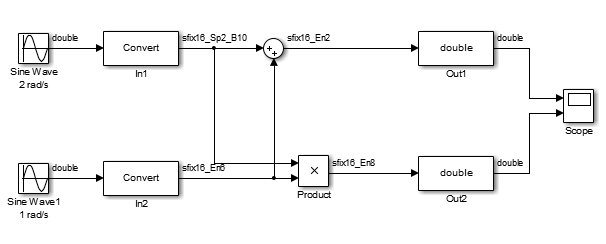

В следующей модели отображаются типы данных порта.
В модели тип данных, отображаемый с помощью In1 блок указывает, что имя выходного типа данных sfix16_Sp2_B10. Это соответствует fixdt(1, 16, 0.2, 10) который является подписанным 16 битовое число фиксированных точек с наклоном 0.2 и предвзятость 10.0. Тип данных, отображаемый с помощью In2 блок указывает, что имя выходного типа данных sfix16_En6. Это соответствует fixdt(1, 16, 6) который является подписанным 16 битовое число с фиксированной точкой с длиной дроби 6.
