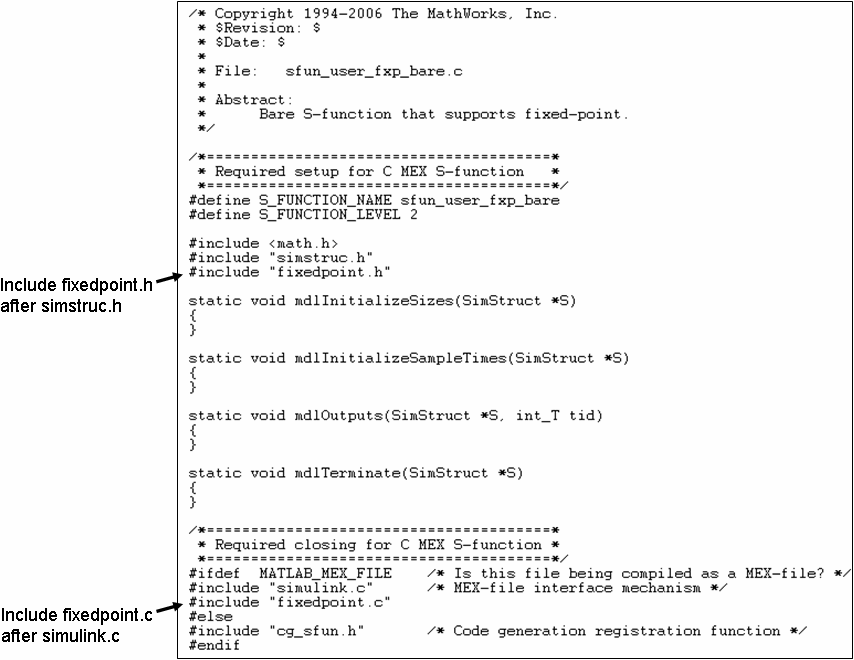

На следующей схеме показана основная структура S-функции, которая непосредственно обрабатывает типы данных с фиксированной точкой.
Выноски на схеме предупреждают о необходимости включения fixedpoint.h и fixedpoint.c в соответствующих местах S-функции. Другие элементы S-функции, отображаемые на схеме, соответствуют стандартным требованиям для S-функций.
Сведения о создании файла MEX для написанной пользователем S-функции с фиксированной точкой см. в разделе Создание файлов MEX.
