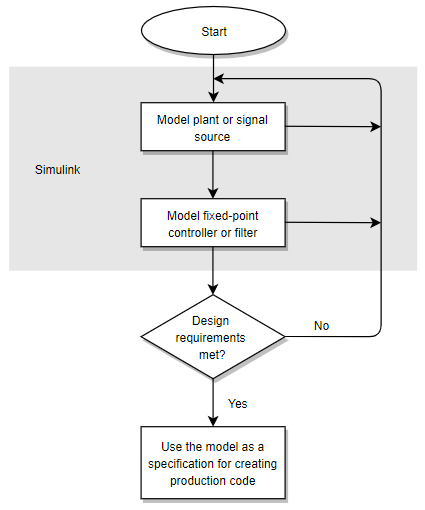

Программное обеспечение Fixed-Point Designer™ предоставляет инструменты, которые помогают в разработке и тестировании динамических систем с фиксированной точкой. Вы непосредственно проектируете динамические модели систем в программном обеспечении Simulink ®, которые готовы к внедрению на аппаратном обеспечении с фиксированной точкой. Цикл разработки проиллюстрирован ниже.
Используя программное обеспечение MATLAB ®, Simulink и Fixed-Point Designer, выполните следующие шаги цикла разработки:
Моделирование системы (установки или источника сигнала) в программном обеспечении Simulink с использованием чисел с двойной точностью. Обычно модель содержит нелинейные элементы.
Проектирование и моделирование динамической системы с фиксированной точкой (например, системы управления или цифрового фильтра) с помощью блоков Simulink с фиксированной точкой, соответствующих конструкции, производительности и другим ограничениям.
Проанализируйте результаты и при необходимости вернитесь к шагу 1.
После выполнения требований к конструкции модель можно использовать в качестве спецификации для создания производственного кода с помощью продукта Simulink Coder™ или создания кода HDL с помощью продукта HDL Coder™.
Указанные выше этапы сильно взаимодействуют. На этапах 1 и 2 имеется значительная свобода выбора различных решений. Как правило, модель настраивается на основе отзывов о результатах текущей реализации (шаг 3). Конкретного подхода к моделированию не существует. Например, можно получить модели из первых принципов, таких как уравнения движения, или из частотной характеристики, такой как синусоидальный сдвиг. Существует множество контроллеров, удовлетворяющих одним и тем же спецификациям частотной или временной области. Кроме того, для каждого контроллера существует бесконечное количество реализаций.
Программное обеспечение Fixed-Point Designer помогает ускорить цикл проектирования, позволяя моделировать эффекты различных контроллеров с фиксированной точкой и структур цифровых фильтров.
