Инструмент «Фиксированная точка» использует возможности инструмента «Инспектор данных моделирования», позволяющие выводить записанные сигналы на график для графического анализа. Использование инспектора данных моделирования для проверки и сравнения данных после преобразования модели с плавающей запятой в фиксированную точку облегчает отслеживание распространения числовых ошибок.
Используйте инспектор данных моделирования, чтобы:
Печать нескольких сигналов в одной или нескольких осях
Сравнение сигнала в различных прогонах
Сравнение всех зарегистрированных данных сигналов из различных прогонов
Экспорт результатов регистрации сигналов в MAT-файл
Задание допусков для сравнения сигналов
Создание отчета о текущем представлении и данных в инспекторе расчетных данных

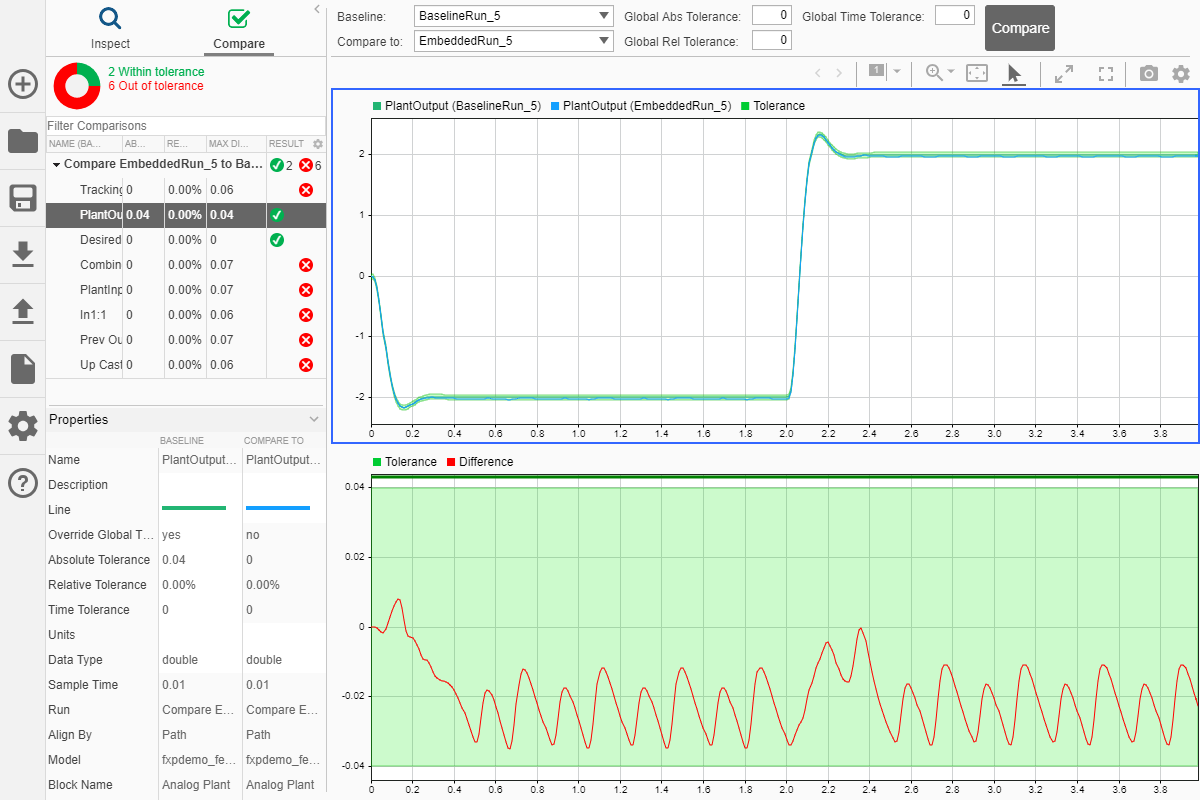

Чтобы сравнить участки, в инструменте «Фиксированная точка» щелкните правой кнопкой мыши встроенный участок и выберите «Открыть SDI».
На верхних осях Инспектор расчетных данных (Simulation Data Inspector) отображает сигнал для выбранных участков и допуск, если он задан. На нижних осях инспектор данных моделирования отображает разницу между этими участками.

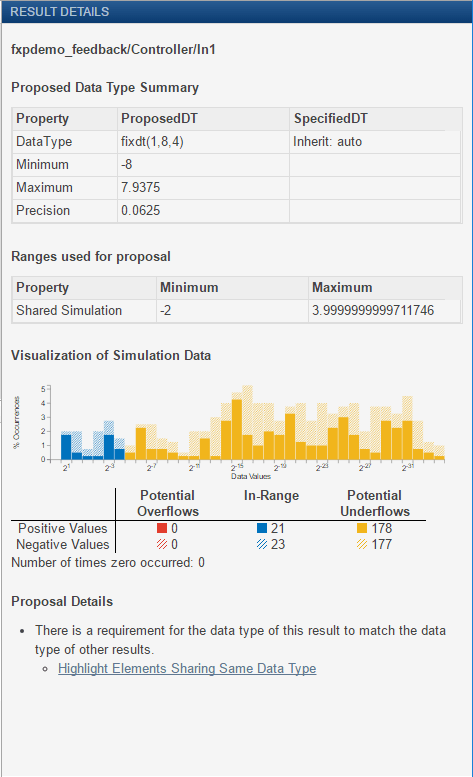

Чтобы просмотреть график гистограммы сигнала, выберите сигнал в электронной таблице Результаты (Results). Панель Сведения о результате (Result Details) содержит график гистограммы, который помогает визуализировать динамический диапазон сигнала. В нем содержится информация о:
Общее количество выборок (N).
Максимальное количество битов для предотвращения переполнения.
Количество раз, когда каждый бит представляет данные (в процентах от общего числа выборок).
Количество случаев возникновения точного нуля (без эффекта квантования). Это число не включает количество нулей, возникших из-за округления.
Эту информацию можно использовать для оценки размера слова, необходимого для представления сигнала.
