Поиск глобальных или нескольких локальных минимумов

Функция для оптимизации
Единый глобальный минимум с помощью (VIA)
Несколько локальных минимумов через MultiStart

Функция для оптимизации

В этом примере показано, как GlobalSearch находит глобальный минимум эффективно, и как MultiStart находит гораздо больше локальных минимумов.

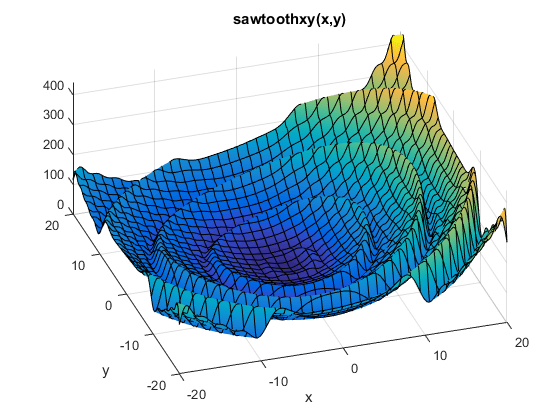

Целевая функция для этого примера имеет множество локальных минимумов и уникальный глобальный минимум. В полярных координатах функция

f (r, t) = g (r) h (t),

где

$\begin{matrix} g (r) = (sin \frac{(r) −}{} sin \frac{(2r) 2}{} + \frac{sin (}{3r}) 3 \frac{^{−}}{} \\ \sin (4r) 4 + 4) \frac{r2r + \frac{1h}{} (}{t}) \end{matrix}$ = 2 + cos (t) + cos (2t − 12) 2.

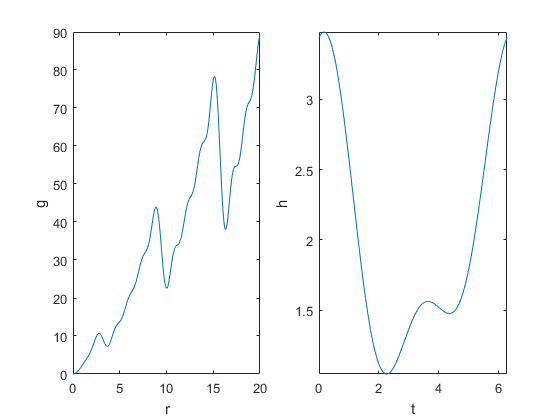

Глобальный минимум равен r = 0, с целевой функцией 0. Функция g (r) растет приблизительно линейно в r, с повторяющейся пилообразной формой. Функция h (t) имеет два локальных минимума, один из которых является глобальным.

Код для создания рисунка

Единый глобальный минимум с помощью (VIA)

Запишите файл функции для вычисления цели:

function f = sawtoothxy(x,y)
[t r] = cart2pol(x,y); % change to polar coordinates
h = cos(2*t - 1/2)/2 + cos(t) + 2;
g = (sin(r) - sin(2*r)/2 + sin(3*r)/3 - sin(4*r)/4 + 4) ...
    .*r.^2./(r+1);
f = g.*h;
end

Создайте структуру проблемы. Используйте 'sqp' алгоритм для fmincon:
```
problem = createOptimProblem('fmincon',...
    'objective',@(x)sawtoothxy(x(1),x(2)),...
    'x0',[100,-50],'options',...
    optimoptions(@fmincon,'Algorithm','sqp','Display','off'));
```
Начальная точка: [100,-50] вместо [0,0], так GlobalSearch не начинается с глобального решения.
Проверить структуру проблемы, запустив fmincon:
```
[x,fval] = fmincon(problem)

x =

   45.7332 -107.6469


fval =

  555.5422
```
Создать GlobalSearch и задать итеративное отображение:
```
gs = GlobalSearch('Display','iter');
```

Запустите решатель:

rng(14,'twister') % for reproducibility
[x,fval] = run(gs,problem)

 Num Pts                 Best       Current    Threshold        Local        Local
Analyzed  F-count        f(x)       Penalty      Penalty         f(x)     exitflag        Procedure
       0      200       555.5                                   555.5            0    Initial Point
     200     1463   1.547e-15                               1.547e-15            1    Stage 1 Local
     300     1564   1.547e-15     5.858e+04        1.074                              Stage 2 Search
     400     1664   1.547e-15      1.84e+05         4.16                              Stage 2 Search
     500     1764   1.547e-15     2.683e+04        11.84                              Stage 2 Search
     600     1864   1.547e-15     1.122e+04        30.95                              Stage 2 Search
     700     1964   1.547e-15     1.353e+04        65.25                              Stage 2 Search
     800     2064   1.547e-15     6.249e+04        163.8                              Stage 2 Search
     900     2164   1.547e-15     4.119e+04        409.2                              Stage 2 Search
     950     2356   1.547e-15           477        589.7          387            2    Stage 2 Local
     952     2420   1.547e-15         368.4          477        250.7            2    Stage 2 Local
    1000     2468   1.547e-15     4.031e+04        530.9                              Stage 2 Search

GlobalSearch stopped because it analyzed all the trial points.

3 out of 4 local solver runs converged with a positive local solver exit flag.

x =

   1.0e-07 *

    0.0414    0.1298


fval =

   1.5467e-15

Вы можете получить разные результаты, так как GlobalSearch стохастический.

Решатель обнаружил три локальных минимума и обнаружил глобальный минимум вблизи [0,0].

Несколько локальных минимумов через MultiStart

Запишите файл функции для вычисления цели:

function f = sawtoothxy(x,y)
[t r] = cart2pol(x,y); % change to polar coordinates
h = cos(2*t - 1/2)/2 + cos(t) + 2;
g = (sin(r) - sin(2*r)/2 + sin(3*r)/3 - sin(4*r)/4 + 4) ...
    .*r.^2./(r+1);
f = g.*h;
end

Создайте структуру проблемы. Используйте fminunc решатель с помощью Algorithm параметр имеет значение 'quasi-newton'. Эти варианты объясняются следующими причинами:
- Проблема не ограничена. Поэтому fminunc является подходящим решателем; см. Таблицу решений по оптимизации.
- Дефолт fminunc алгоритм требует градиента; см. раздел Выбор алгоритма. Поэтому установите Algorithm кому 'quasi-newton'.
```
problem = createOptimProblem('fminunc',...
    'objective',@(x)sawtoothxy(x(1),x(2)),...
    'x0',[100,-50],'options',...
    optimoptions(@fminunc,'Algorithm','quasi-newton','Display','off'));
```
Проверьте структуру проблемы, запустив ее:
```
[x,fval] = fminunc(problem)

x =

    1.7533 -111.9488


fval =

  577.6960
```
Создание значения по умолчанию MultiStart объект:
```
ms = MultiStart;
```

Запустите решатель для 50 итераций, записав локальные минимумы:

% rng(1) % uncomment to obtain the same result
[x,fval,eflag,output,manymins] = run(ms,problem,50)

MultiStart completed some of the runs from the start points.

9 out of 50 local solver runs converged with a positive local solver exit flag.

x =

 -142.4608  406.8030


fval =

   1.2516e+03


eflag =

     2


output =

  struct with fields:

                funcCount: 8586
         localSolverTotal: 50
       localSolverSuccess: 9
    localSolverIncomplete: 41
    localSolverNoSolution: 0
                  message: 'MultiStart completed some of the runs from the start points.↵↵9 out of 50 local solver runs converged with a positive local solver exit flag.'


manymins =

  1×9 GlobalOptimSolution array with properties:

    X
    Fval
    Exitflag
    Output
    X0

Вы можете получить разные результаты, так как MultiStart стохастический.

Решатель не обнаружил глобальный минимум вблизи [0,0]. Он обнаружил 10 различных локальных минимумов.

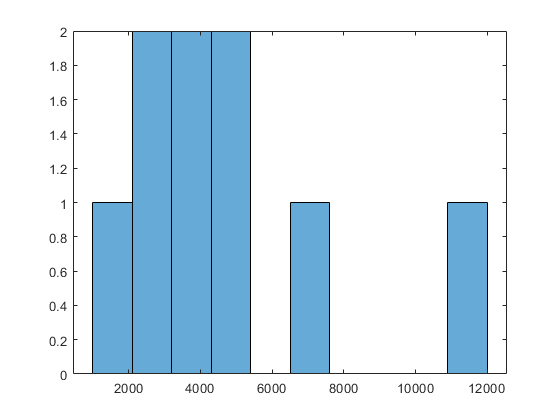

Постройте график значений функций в локальных минимумах:
```
histogram([manymins.Fval],10)
```

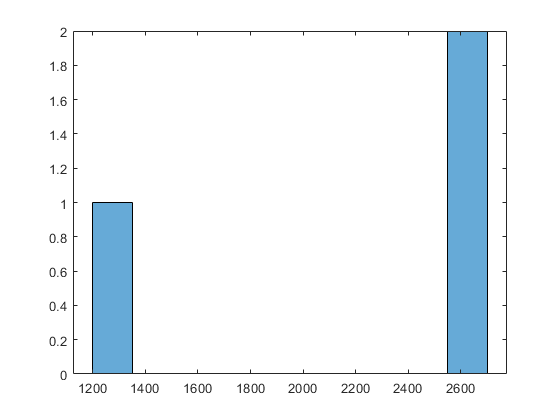

Постройте график значений функций в трех лучших точках:
```
bestf = [manymins.Fval];
histogram(bestf(1:3),10)
```

MultiStart начатый fminunc от начальных точек с компонентами, равномерно распределенными между -1000 и 1000. fminunc часто застрял в одном из многочисленных местных минимумов. fminunc превысил предел итерации или предел вычисления функции в 40 раз.
