Чтобы сохранить настройки создания кода, можно создать сценарий, включающий выбранные параметры.

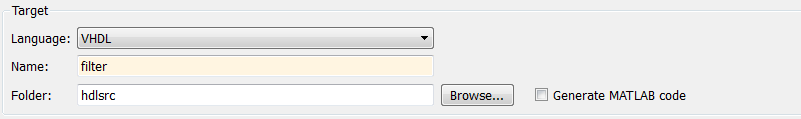

Опция «Генерировать код MATLAB» диалогового окна «Генерировать HDL» упрощает создание сценариев командной строки для кода фильтра HDL и создания тестового стенда. Эта опция расположена в разделе Цель (Target) диалогового окна Генерировать ЛПВП (Generate HDL), как показано на следующем рисунке.
По умолчанию флажок Генерировать код MATLAB снят.
При выборе опции Generate MATLAB code (Генерировать код MATLAB) и последующей генерации кода HDL кодер захватывает из пользовательского интерфейса не используемый по умолчанию код HDL и настройки генерации тестового стенда и записывает сценарий MATLAB ®. Этот сценарий можно использовать для регенерации кода HDL для фильтра с теми же параметрами. Сценарий содержит:
Комментарии к заголовку, задающие параметры конструкции для объекта фильтра, на основе которого был создан код.
Функция, которая принимает объект фильтра в качестве аргумента и передает объект фильтра в generatehdl команда. Пары свойства/значения, передаваемые этим командам, соответствуют настройкам генерации кода, примененным во время создания файла.
Кодер записывает сценарий в целевую папку. Соглашение об именовании для файла: filter_generatehdl.m, где filter - имя фильтра, определенное в опции Наименование (Name).
По завершении создания кода созданный сценарий автоматически открывается для проверки и редактирования.
Сценарий содержит комментарии, описывающие конфигурацию объекта входного фильтра. В последующих сессиях эту информацию можно использовать для создания объекта фильтра, совместимого с generatehdl в сценарии. Затем можно выполнить сценарий как функцию, передавая объект фильтра для создания кода HDL.
Примечание
Генерировать код MATLAB можно только в пользовательском интерфейсе. Функция generatehdl не имеет эквивалентного свойства.
