Именование портов HDL

Для портов HDL фильтра по умолчанию используются следующие имена:

Например, объявление VHDL по умолчанию для объекта filt выглядит следующим образом.

ENTITY filt IS
   PORT( clk               :     IN    std_logic;
         clk_enable        :     IN    std_logic;
         reset             :     IN    std_logic;
         filter_in         :     IN    std_logic_vector (15 DOWNTO 0); -- sfix16_En15
         filter_out        :     OUT   std_logic_vector (15 DOWNTO 0); -- sfix16_En15
         );
END filt;

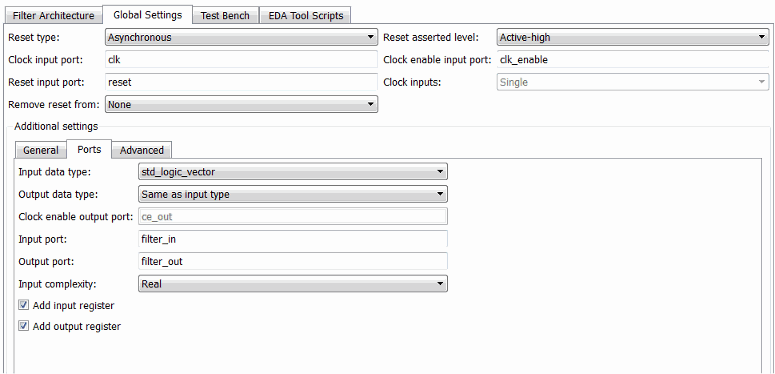

Чтобы изменить имена портов,

Альтернатива командной строки: generatehdl функция со свойствами InputPort, OutputPort, ClockInputPort, ClockEnableInputPort, и ResetInputPort для изменения имен портов фильтра в сгенерированном коде HDL.

Определение типа данных HDL для портов данных

По умолчанию порты входных и выходных данных фильтра имеют тип данных std_logic_vector в VHDL и тип wire в Verilog. При создании кода VHDL можно также указать signed/unsignedи для портов выходных данных, Same as input data type. Кодер применяет тип SIGNED или UNSIGNED на основе типа данных, указанного в конструкции фильтра.

Изменение параметров типа данных VHDL для портов ввода и вывода данных

Альтернатива командной строки: generatehdl функция со свойствами InputType и OutputType для изменения типа данных VHDL для портов ввода и вывода.

Выбор асинхронной или синхронной логики сброса

По умолчанию сгенерированный код HDL для регистров использует асинхронную логику сброса. Выберите асинхронную или синхронную логику сброса в зависимости от типа проектируемого устройства (например, FPGA или ASIC) и предпочтений.

Следующий фрагмент кода иллюстрирует использование асинхронных сбросов. Блок процесса не проверяет наличие активного синхросигнала перед выполнением сброса.

delay_pipeline_process : PROCESS (clk, reset)
BEGIN
  IF reset = '1' THEN
    delay_pipeline (0 To 50) <= (OTHERS => (OTHERS => '0'));
  ELSIF clk'event AND clk = '1' THEN
    IF clk_enable = '1' THEN
      delay_pipeline(0) <= signed(filter_in);
      delay_pipeline(1 TO 50) <= delay_pipeline(0 TO 49);
    END IF;
  END IF;
END PROCESS delay_pipeline_process;

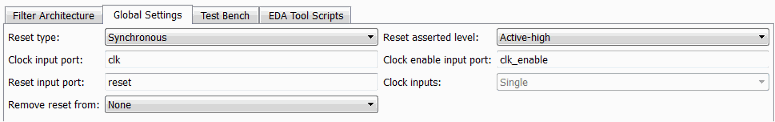

Чтобы изменить тип сброса на синхронный, выберите Synchronous в меню Тип сброса (Reset type) на панели Глобальные настройки (Global settings) диалогового окна Генерировать ЛПВП (Generate HDL).

Ниже приведен код для синхронного сброса. Этот блок процесса перед выполнением сброса проверяет событие синхронизации, передний фронт.

delay_pipeline_process : PROCESS (clk, reset)
BEGIN
  IF rising_edge(clk) THEN
    IF reset = '1' THEN
      delay_pipeline (0 To 50) <= (OTHERS => (OTHERS => '0'));
    ELSIF clk_enable = '1' THEN
      delay_pipeline(0) <= signed(filter_in);
      delay_pipeline(1 TO 50) <= delay_pipeline(0 TO 49);
    END IF;
  END IF;
END PROCESS delay_pipeline_process;

Альтернатива командной строки: generatehdl функция со свойством ResetType для установки стиля сброса для регистров в сгенерированном коде HDL.

Установка заданного уровня для входного сигнала сброса

Установленный уровень для входного сигнала сброса определяет, должен ли этот сигнал приводиться в активное высокое значение (1) или активное низкое значение (0) для регистров, подлежащих сбросу в конструкции фильтра. По умолчанию кодер устанавливает установленный уровень как активный высокий. Например, следующий фрагмент кода проверяет, reset активен до заполнения delay_pipeline зарегистрироваться:

Delay_Pipeline_Process : PROCESS (clk, reset)
BEGIN
  IF reset = '1' THEN
    delay_pipeline(0 TO 50) <= (OTHERS => (OTHERS => '0'));
.
.
.

Чтобы изменить параметр на активный низкий, выберите Active-low в меню Reset asserted level на панели Global settings диалогового окна Generate HDL.

С этим изменением, IF оператор в предыдущем сгенерированном коде изменяет

IF reset = '0' THEN

Альтернатива командной строки: generatehdl функция со свойством ResetAssertedLevel установка заданного уровня для входного сигнала сброса.

Подавление генерации логики сброса

Для некоторых приложений FPGA желательно избегать генерации сбросов. Опция Удалить сброс из (Remove reset from) на панели Глобальные настройки (Global settings) диалогового окна Создать ЛПВП (Generate HDL) позволяет подавить генерацию сбросов из регистров смены.

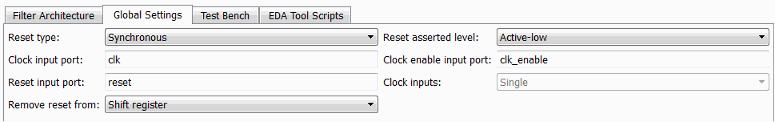

Для подавления формирования сбросов из регистров смены выберите Shift register в раскрывающемся меню Remove reset на панели Global settings диалогового окна Generate HDL.

Если не требуется подавлять генерацию сбросов из регистров смены, оставьте значение Remove reset from set равным значению по умолчанию, которое равно None.

Альтернатива командной строки: generatehdl функция со свойством RemoveResetFrom подавление формирования сбросов из регистров сдвига.
