Набор данных временной или частотной области можно создать в приложении «Идентификация системы», включающем несколько экспериментов. Идентификация моделей для многоэкспериментных данных приводит к средней модели.
Эксперименты могут означать данные, которые были собраны во время различных сеансов, или части данных, собранных во время одного сеанса. В последнем случае можно создать многопериментные данные, разбив один набор данных на несколько сегментов, которые исключают поврежденные данные, а затем объединить правильные сегменты данных.
Объединить можно только те наборы данных, которые имеют все следующие признаки:
Одинаковое количество входных и выходных каналов.
Разные имена. Имя каждого набора данных становится именем эксперимента в объединенном наборе данных.
Одинаковые имена входных и выходных каналов.
Одна и та же область данных (то есть данные временной или частотной области).
Наборы данных можно объединить с помощью приложения «Идентификация системы».
Например, предположим, что требуется объединить наборы данных. tdata, tdata2, tdata3, tdata4 показано на следующем рисунке.

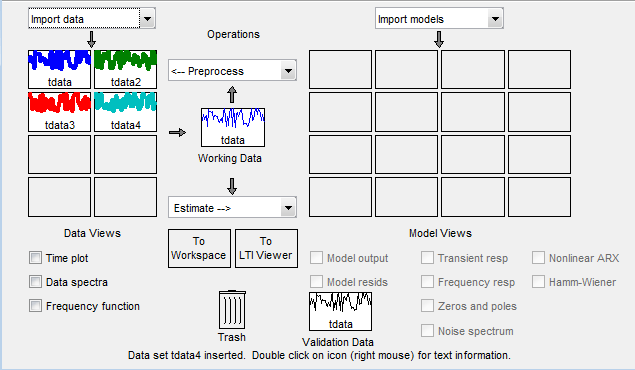

Приложение содержит четыре набора данных для объединения
Чтобы объединить наборы данных в приложении:

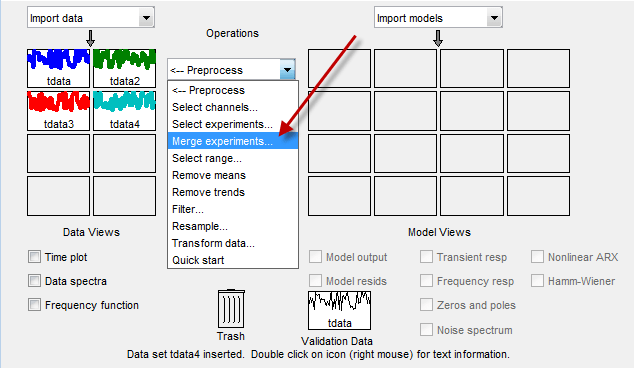

В области «Операции» выберите в раскрывающемся меню пункт < --Переработка > Объединить эксперименты, чтобы открыть диалоговое окно Объединить эксперименты.
В окне приложения System Identification перетащите значок набора данных в диалоговое окно Merge Experiments, чтобы поместить их сюда для объединения в прямоугольник.
Имя набора данных добавляется в список наборов. Повторите для каждого набора данных, который требуется объединить.
tdata и tdata2 для объединения
Совет
Чтобы очистить список, нажмите кнопку «» Восстановить «».
В поле Имя данных введите имя нового набора данных. Это имя должно быть уникальным в плате данных.
Нажмите кнопку Insert, чтобы добавить новый набор данных в окно Data Board в приложении System Identification.
Плата данных теперь содержит tdatam с объединенными экспериментами
Щелкните Закрыть (Close), чтобы закрыть диалоговое окно Объединить эксперименты (Merge Experiments).
Совет
Чтобы получить информацию о наборе данных в приложении System Identification, щелкните правой кнопкой мыши значок данных, чтобы открыть диалоговое окно Data/model Info.
Если набор данных уже состоит из нескольких экспериментов, можно извлечь один или несколько из этих экспериментов в новый набор данных с помощью приложения «Идентификация системы».
Например, предположим, что tdatam состоит из четырёх экспериментов.
Чтобы создать новый набор данных, включающий только первый и третий эксперименты в этом наборе данных:
В окне приложения Идентификация системы перетащите tdatam в прямоугольник «Рабочие данные».
tdatam настроен на рабочие данные
В области «Операции» выберите в раскрывающемся меню пункт «Предварительная обработка» > «Выбор экспериментов», чтобы открыть диалоговое окно «Выбор эксперимента».
В списке Эксперименты (Experiments) выберите один или несколько наборов данных одним из следующих способов.
Выберите один набор данных, щелкнув его имя.
Выберите смежные наборы данных, нажав клавишу Shift при щелчке на имени и фамилии.
Выберите несмежные наборы данных, нажав клавишу Ctrl при щелчке на каждом имени.
В поле Имя данных введите имя нового набора данных. Это имя должно быть уникальным в плате данных.
Нажмите кнопку Insert, чтобы добавить новый набор данных на плату данных в приложении System Identification.
Щелкните Закрыть (Close), чтобы закрыть диалоговое окно Выбрать эксперимент (Select Experiment).
