Изображения можно загрузить в средство оценки регистрации из файла или из рабочей области. Можно также предоставить необязательную информацию пространственной привязки и необязательное начальное геометрическое преобразование.
Изображения можно загрузить в средство оценки регистрации из файла или из рабочей области. Несмотря на то, что можно загрузить изображения в градациях серого или цветные изображения, приложение преобразует все изображения RGB в градации серого с помощью rgb2gray функция. Средство оценки регистрации поддерживает только 2-D изображения.
Загрузка изображений из файла поддерживает только типы файлов BMP, JPG, JPEG, TIF, TIFF, PNG и DCM. Для работы с более широким диапазоном форматов файлов загрузите изображения из рабочей области. Средство оценки регистрации поддерживает любое изображение, считанное в рабочую область imread функция и изображение DICOM считываются в рабочую область с помощью dicomread функция.
Загрузите изображения в приложение, щелкнув значок Загрузить изображения.

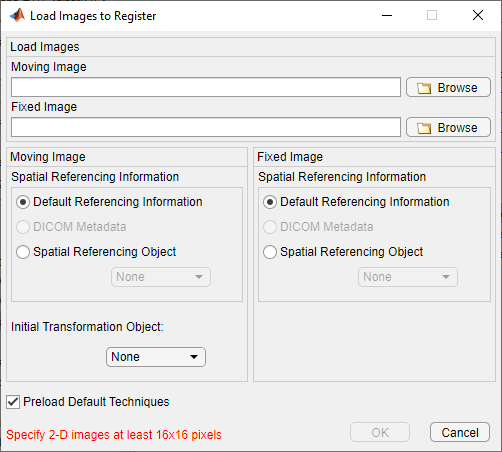

Чтобы загрузить изображения из файла, выберите Load from file вариант. В диалоговом окне укажите путь к файлу для движущихся и фиксированных изображений. Используйте «Обзор» для перехода к папке.
Чтобы загрузить переменные из рабочей области, выберите Load from workspace вариант. В диалоговом окне выберите имя переменной, содержащей движущееся изображение, в меню «Движущееся изображение» и переменную, содержащую фиксированное изображение, в меню «Фиксированное изображение».
Если в рабочей области имеются 2-D объекты пространственных ссылок или загружаются изображения DICOM из файла, можно предоставить дополнительную информацию пространственных ссылок. Информация пространственных ссылок полезна, если требуется ориентировать изображения по мировой системе координат. Дополнительные сведения об объектах пространственных ссылок см. в разделе imref2d.
Примечание
При загрузке изображений DICOM в рабочее пространство с помощью dicomreadпространственная ссылочная информация в метаданных больше не связана с данными изображения. Чтобы сохранить информацию пространственных ссылок с изображениями DICOM, либо загрузите изображения из файла, либо создайте imref2d объект из метаданных изображения. Дополнительные сведения о метаданных DICOM см. в разделе Чтение метаданных из файлов DICOM.
Если пространственная ссылочная информация отсутствует, то переключатели Объект пространственной ссылки (Spatial Referencing Object) и Метаданные DICOM (DICOM Metadata) неактивны.
Можно предоставить необязательное начальное геометрическое преобразование с помощью affine2d и projective2d объекты геометрического преобразования в рабочей области. Начальное геометрическое преобразование полезно при обработке пакета изображений с аналогичным начальным рассогласованием. После регистрации первого движущегося изображения можно экспортировать геометрическое преобразование в рабочее пространство и применить его к другим изображениям серии. См. раздел Экспорт результатов из приложения оценки регистрации.
Если в рабочем пространстве нет объекта геометрического преобразования, поле выбора Объект начального преобразования (Initial Transformation Object) неактивно.
