При срабатывании триггера панель инструментов задает параметры объекта Logging свойство для 'on' и начинает сохранять полученные кадры в буфере в памяти, дисковом файле или обоих. Когда сбор данных прекращается, панель инструментов задает параметры объекта. Logging свойство для 'off'.

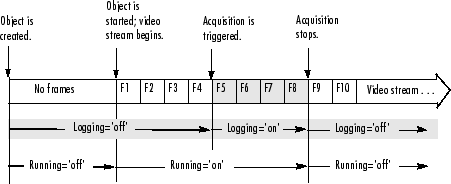

На следующем рисунке показано, когда объект переходит в состояние ведения журнала и связь между состоянием выполнения и состоянием ведения журнала.
Переходы состояния регистрации
Примечание
После Logging имеет значение 'off', возможно, объект по-прежнему будет регистрировать данные на диск. Чтобы определить, когда регистрация на диске завершена, проверьте значение DiskLoggerFrameCount собственность. Дополнительные сведения см. в разделе Запись данных образа на диск.

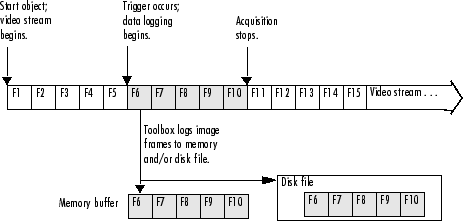

На следующем рисунке показана группа кадров, получаемых из видеопотока и регистрируемых в памяти и на диске.
Обзор регистрации данных
Объект ввода видео поддерживает несколько свойств, которые можно использовать для настройки аспектов выполнения триггера. Некоторые из этих свойств возвращают информацию о триггерах. Например, чтобы узнать, когда произошел первый триггер, посмотрите на значение InitialTriggerTime собственность. Другие свойства позволяют управлять поведением триггера. Например, используется TriggerRepeat , чтобы указать, сколько раз объект должен выполнять триггер.
В следующей таблице приведено краткое описание всех свойств триггера, поддерживаемых объектом ввода видео. Сведения об установке этих свойств см. в разделе Настройка значений свойств триггера.
Собственность | Описание |
|---|---|
| Сообщает абсолютное время выполнения первого триггера. |
| Указывает условие, которое должно быть выполнено для выполнения триггера. Это свойство всегда имеет значение |
| Определяет функцию обратного вызова, выполняемую при возникновении триггера. Дополнительные сведения о обратных вызовах см. в разделе Использование событий и обратных вызовов. |
| Указывает количество кадров, пропускаемых до регистрации данных в памяти, на диске или в обоих случаях. Дополнительные сведения см. в разделе Задержка регистрации данных после триггера. |
| Указывает количество дополнительных попыток выполнения триггера. Если значение |
| Сообщает количество выполненных триггеров. |
| Указывает источник для контроля выполнения условия триггера. Это свойство всегда имеет значение |
| Указывает тип триггера: |
Примечание
Чтобы получить список опций, которые можно использовать для функции, нажмите клавишу Tab после ввода функции в командной строке MATLAB ®. Список расширяется, и можно выполнить прокрутку для выбора свойства или значения. Сведения об использовании этой расширенной функции завершения вкладки см. в разделе Использование функции завершения вкладки для функций.
