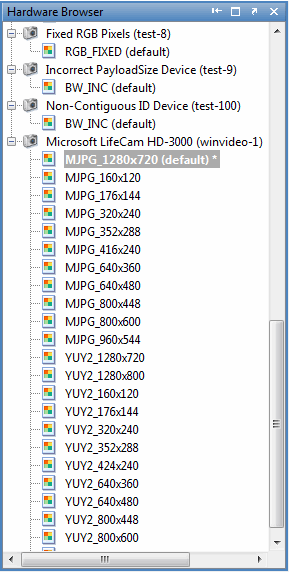

На панели «Обозреватель оборудования» отображаются устройства сбора изображений, подключенные к системе. Каждое устройство является отдельным узлом в браузере. Все форматы, поддерживаемые устройством, перечислены в списке устройств. Формат по умолчанию для каждого устройства указан в скобках. Информация о формате, отображаемая под устройством, поступает от адаптера устройства.
Выберите формат устройства или файл камеры, который требуется использовать для получения, щелкнув его имя в дереве. После выбора формата можно задать параметры сбора и просмотреть данные.
При открытии инструмента получения изображений обозреватель оборудования автоматически отображает устройства получения изображений, поддерживаемые панелью инструментов, которые в настоящее время подключены к системе. Если вы подключаете новое устройство во время работы инструмента получения изображений, выберите «Сервис» > «Обновить оборудование для получения изображений», чтобы отобразить новое устройство в обозревателе оборудования.
Если устройство поддерживает использование файла камеры, также называемого файлом конфигурации устройства, его можно выбрать под именем устройства в обозревателе оборудования. Например, некоторые захваты рамы поддерживают их.
Под именем устройства в обозревателе оборудования вы увидите узел, который говорит, что Нажмите, чтобы добавить файл камеры... если устройство поддерживает использование файлов камеры.
Для использования файла камеры:
В обозревателе оборудования, один раз щелкните узел под вашим именем устройства, который говорит Нажмите, чтобы добавить файл камеры....
В диалоговом окне «Указать файл камеры» введите путь и имя файла или нажмите кнопку «Обзор» для поиска файла и нажмите кнопку «ОК».
Затем файл камеры станет новым узлом в устройстве, аналогично любому из форматов, перечисленных в устройстве. Затем с его помощью можно задать параметры сбора, предварительного просмотра и получения данных.
Примечание
Инструмент игнорирует аппаратные конфигурации триггера, включенные в файл камеры. Чтобы настроить аппаратное срабатывание, используйте вкладку Триггер (Trigger) на панели Параметры сбора данных (Acquisition Parameters).
